多构型可切换木制载货卡车结构设计

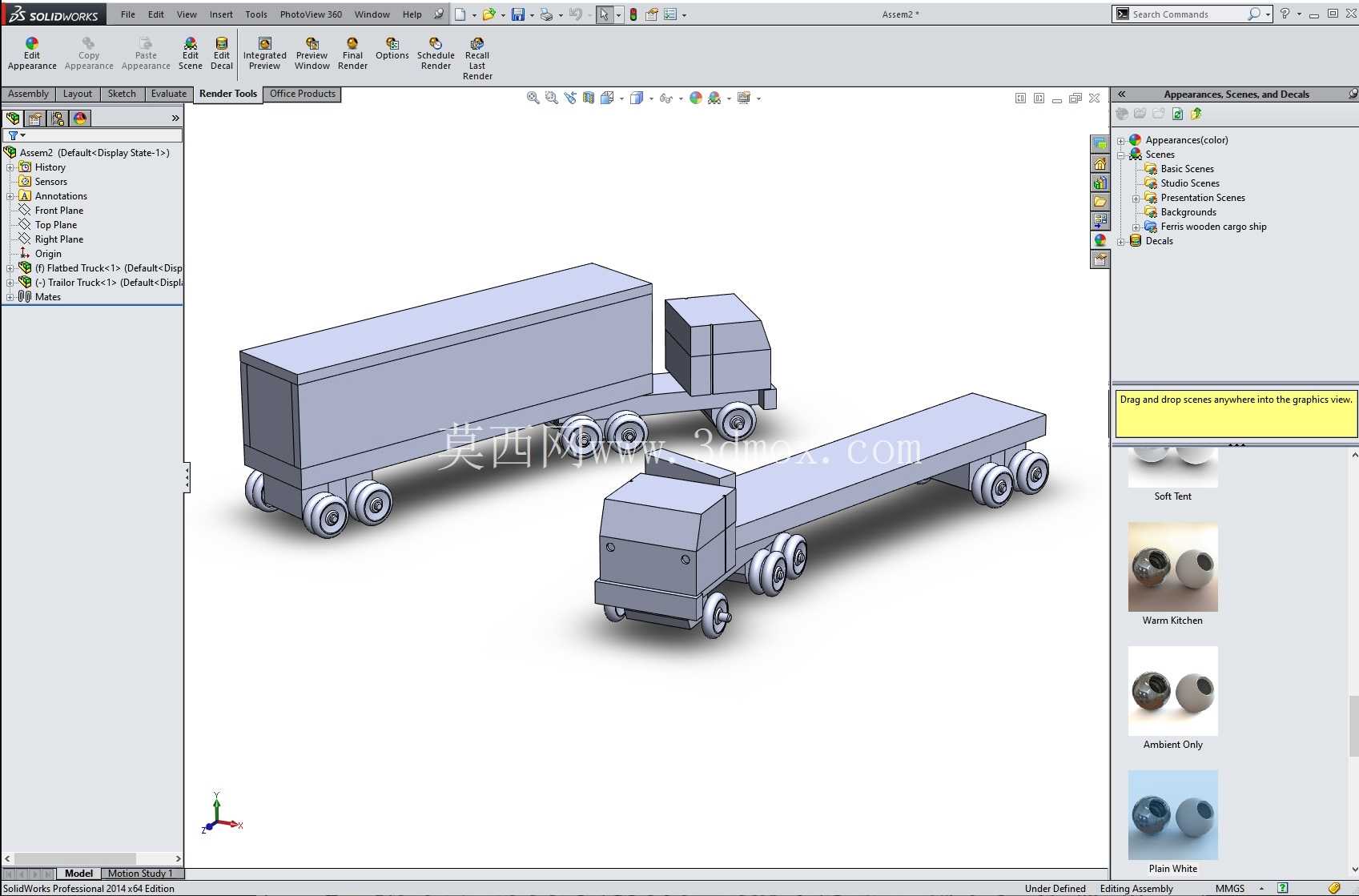

这套木制卡车的结构设计，最初的需求来源是木质工艺摆件与科教模型的生产场景，在木质拼装玩具、青少年工程素养教具、文创展示摆件领域有很广的适配空间。不同于常规一体成型的静态车模，这套设计采用多零件分体式装配逻辑，预留了两种完全不同的上装构型切换接口，使用者可以根据展示或者拼装需求，在封闭厢式挂车与平板挂车之间快速切换，不需要额外加工连接件，所有接口的配合公差都按照木质材料的加工特性做了适配，不管是激光切割椴木层板还是CNC铣削实木坯料，都能保证装配后的配合松紧度合适，不会出现过松松垮垮或者过紧无法装配的问题。

从实际用途来看，这套结构一方面可以直接作为木质拼装玩具的生产图纸，工厂拿到图纸后只需要根据板材厚度调整切割路径，就能批量生产拼装套件，不需要再做二次结构优化；另一方面也可以作为机械结构教学的演示载体，通过车头转向结构、车轮轮轴配合、挂车连接机构的装配，让学习者理解铰接式车辆的连接逻辑、轮系的转动配合原理。设计过程中没有采用复杂的曲面造型，所有外露的棱边都做了R1.5的圆角处理，避免木质零件加工后出现锐边划伤使用者，同时圆角结构也能降低激光切割时的焦边概率，提升零件加工的良品率。

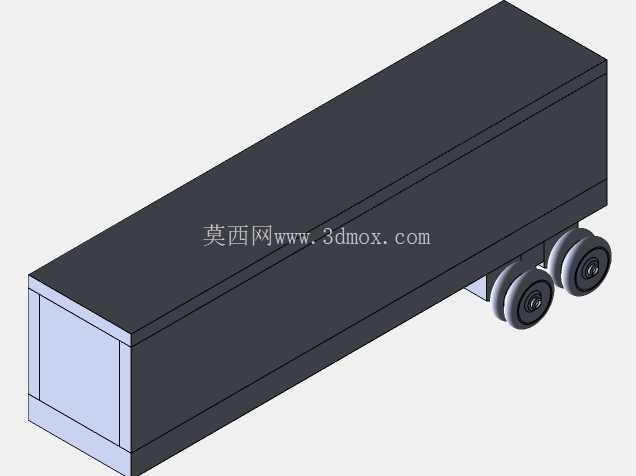

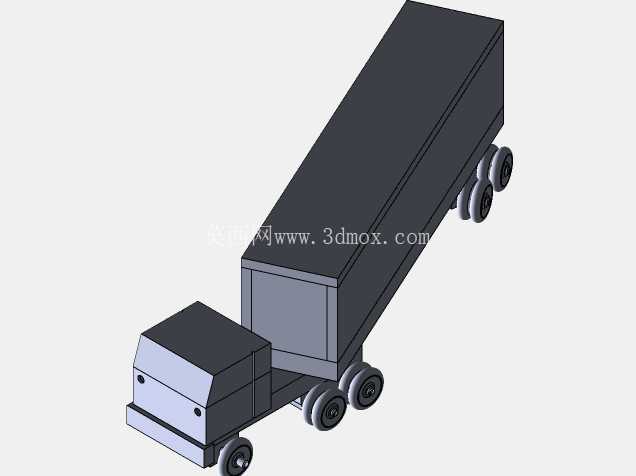

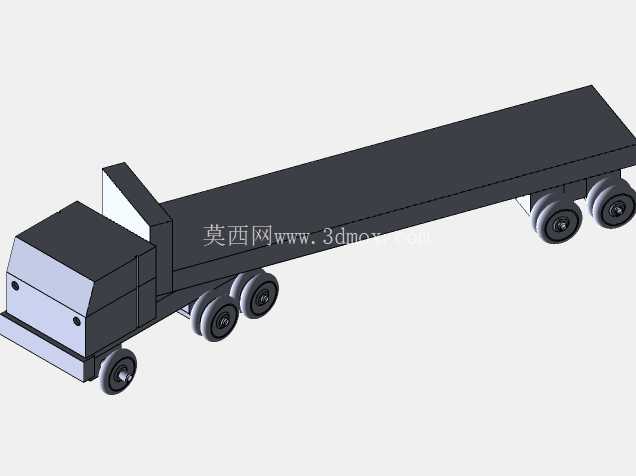

在功能特性的设计上，车头部分采用了简化的平头卡车造型，驾驶舱的轮廓做了块面化处理，既保留了载货卡车的识别特征，又尽可能减少了小尺寸凸起结构，避免木质加工时出现零件断裂的问题。轮系部分统一采用等直径的车轮结构，轮轴与车架之间预留了0.3mm的转动间隙，装配后车轮可以顺畅转动，不会出现卡滞。挂车与车头的连接采用了铰接式牵引销结构，牵引销的直径根据常用的3mm、5mm木质拼装销轴做了适配，连接后挂车可以相对于车头做左右30度的偏转，模拟真实卡车的转向动作，同时不会因为偏转角度过大出现脱钩的问题。两种上装构型中，封闭厢式挂车的侧板采用拼接式结构，不需要胶水辅助就能通过卡槽实现固定，方便使用者反复拆装切换；平板挂车的板面做了等距的防滑槽纹理，既提升了模型的写实感，也能在放置小尺寸摆件时增加摩擦力，避免摆件滑落。

设计思路上全程围绕木质材料的加工特性做优化，所有零件的壁厚都不小于2mm，避免激光切割时出现零件烧穿或者变形的问题；所有卡槽的深度都设置为板材厚度的1/2，保证拼接后的结构强度，同时不会因为卡槽过深导致零件开裂。零件的排布也充分考虑了板材利用率，所有零件都可以在一张A4尺寸的3mm厚椴木层板上完成排版，加工时的材料利用率可以达到85%以上，有效降低批量生产的材料成本。在安装边界的设定上，整套模型装配完成后，厢式构型的整体长度控制在220mm，宽度控制在55mm，高度控制在70mm；平板构型的整体长度控制在210mm，宽度与厢式构型保持一致，高度控制在45mm，整体尺寸适配常规的桌面展示空间，也符合拼装玩具的安全尺寸要求，不会出现过小的零件导致误吞风险。车轮的安装位置距离车架侧边预留了2mm的安全距离，装配后车轮转动时不会与车架或者上装结构发生摩擦，牵引销的安装位置距离车头后端12mm，保证挂车转向时不会与车头尾部发生干涉。

在结构细节的处理上，车架部分采用双层板材叠合的结构，提升整体的结构强度，拿取时不会因为受力出现弯折变形；轮轴的安装孔做了沉孔处理，轮轴装配后不会突出车架表面，保证模型放置时的平稳性。两种上装构型与车架的连接采用统一的卡槽接口，切换时只需要将原有上装从车架卡槽中滑出，再将另一种上装滑入卡槽即可完成切换，不需要拆卸车轮或者车头结构，操作门槛很低，即使是没有装配经验的青少年使用者也能独立完成构型切换。整套结构没有采用金属连接件或者额外的紧固件，所有连接都通过木质零件之间的卡槽配合实现，完全符合木质拼装产品的无额外配件要求，降低了生产时的配件采购成本，也避免了小金属配件丢失导致模型无法装配的问题。
