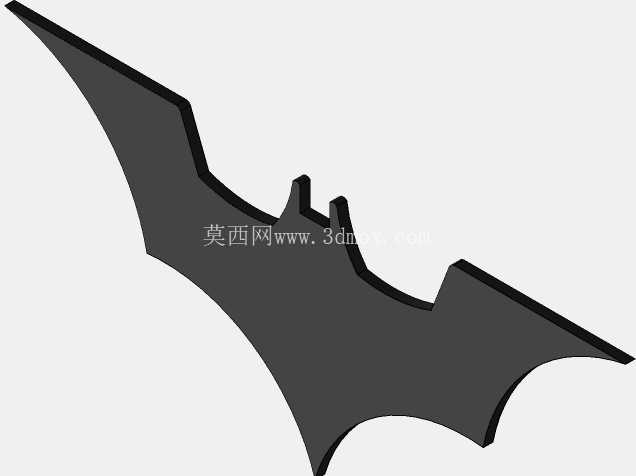

蝙蝠造型投掷飞镖巴塔朗结构设计

　　这款蝙蝠造型的投掷类道具，最初的设计原型来自影视IP中的英雄装备，在实际落地生产环节，这类异形薄壁的金属制品大多依托铸造工艺完成毛坯成型，因此前期的三维结构设计需要充分兼顾铸造工艺的成型特性，避免出现壁厚突变、尖角应力集中等容易引发铸造缺陷的结构问题。从实际应用场景来看，这类产品主要用于影视道具制作、潮玩周边生产以及收藏级复刻品加工，部分轻量化改型版本也会作为休闲运动投掷玩具使用，不同应用场景下对产品的壁厚、重量、边缘处理要求存在明显差异，建模阶段就需要针对不同使用场景预留结构调整空间。

　　从功能特性层面分析，这类对称翼型结构的投掷件，核心要求是飞行过程中的动平衡稳定性，因此建模时需要严格保证左右两翼的质量分布对称，翼面的弧度设计需要参考低速空气动力学特性，让产品在短距离投掷过程中能够保持稳定的飞行姿态，避免出现自旋偏移、飞行轨迹下坠过快的问题。边缘结构的处理需要结合使用场景调整，作为收藏道具时边缘做R0.5的圆角处理即可，既保留造型的锐利视觉感，也能避免日常拿取时出现划伤风险；如果是作为实际投掷使用的休闲玩具，则需要进一步加大边缘圆角，同时调整整体重心位置，让重心落在产品几何中心靠前3-5mm的位置，提升投掷时的指向性。设计思路上，首先提取蝙蝠翼的轮廓特征，将原本不规则的生物轮廓做几何化规整，把翼尖的延伸角度、翼身的凹陷弧度都做参数化约束，保证两翼的轮廓完全镜像对称，避免后续加工时出现动平衡偏差。主体厚度设计上，采用中间厚边缘薄的渐变结构，中心安装区域厚度保持在8mm，向两翼延伸的过程中逐步过渡到2mm的边缘厚度，这种渐变壁厚一方面能够降低铸造时的缩孔风险，让金属液在型腔中的流动更加顺畅，另一方面也能合理分配整体重量，避免翼端过重导致飞行时头轻尾重。

　　外形尺寸方面，整体翼展控制在220mm，中心主体宽度为65mm，整体高度方向的最大尺寸为80mm，这个尺寸区间既符合日常手持投掷的握持习惯，也能适配常规的失蜡铸造模框尺寸，不需要额外定制大尺寸模架，能够有效降低生产环节的模具成本。安装边界上，这类产品如果是作为组合道具使用，中心位置预留直径6mm的沉孔，可加装配重块或者发光组件，沉孔深度控制在5mm，不会穿透主体结构影响整体结构强度，沉孔边缘做1mm的倒角处理，方便后续配件的压装配合。建模过程中需要特别注意曲面的顺滑过渡，翼身的弯折位置不能出现明显的折角棱线，所有曲面连接位置都做G2连续处理，一方面是提升外观的质感，另一方面也能避免铸造时金属液在折角位置出现卷气、夹渣的缺陷。

　　针对铸造工艺的补缩需求，在中心厚度最大的位置预留隐形的浇口位置，浇口残留痕迹可以通过后续的表面喷涂处理覆盖，不会影响外观效果。两翼的尖端位置做0.8mm的圆角处理，避免铸造时出现浇不足的问题，同时也能防止后续使用过程中尖端磕碰断裂。考虑到后续表面处理的需求，整个外表面预留0.15mm的喷涂余量，不需要额外做抛光纹理，铸造后的毛坯表面经过简单喷砂处理就可以直接进行喷涂上色，能够减少后续机加工的工序时长。如果是采用铝合金材质铸造，整体重量可以控制在120g左右，握持投掷时的手感适中，不会因为过重导致投掷距离过近，也不会因为过轻受到风力影响出现飞行轨迹偏移。如果是作为收藏级的不锈钢材质版本，则需要适当调整壁厚，将整体重量控制在180g左右，提升拿取时的压手感，同时不锈钢材质的抗磕碰性能更好，适合长期收藏摆放。结构校核阶段，需要重点模拟投掷过程中的离心力载荷，验证两翼根部的结构强度，确保在正常投掷力度下不会出现翼根断裂的问题，翼根位置的过渡圆角设置为R3，分散应力集中点，提升整体结构的抗冲击性能。
