减压阀配套深沟滚珠轴承结构设计

　　在流体控制管路的减压阀组件中，这类滚珠轴承常被集成在阀杆的旋转调节部位，承担阀杆转动过程中的径向支撑与少量轴向载荷传递作用，避免阀杆转动时与阀座腔体发生直接滑动摩擦，保障调压操作的顺畅度，同时降低长期启闭调节带来的部件磨损，延长减压阀整体的无故障运行周期。除了减压阀场景，这类结构的滚珠轴承也广泛适配各类中低载荷的旋转传动节点，从小型仪表的转动支撑到普通输送线的从动辊轴端，都能见到同结构轴承的应用，核心作用都是通过滚动接触替代滑动接触，把运动副之间的摩擦系数控制在极低水平，减少动力传输过程的损耗，同时约束旋转轴的径向与轴向窜动，保证传动部件的回转精度。

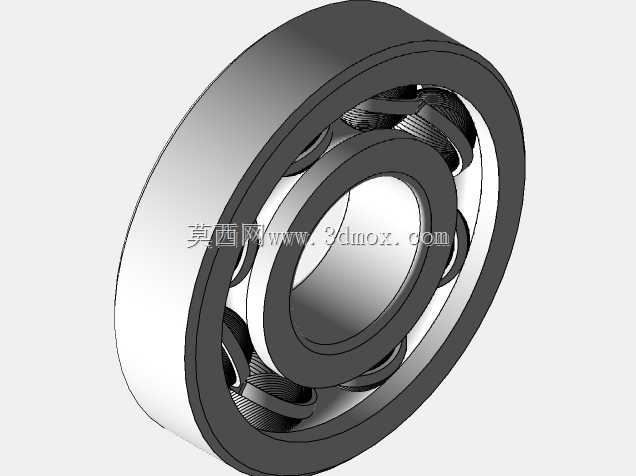

　　从功能特性来看，该滚珠轴承采用双座圈加钢球滚动体的经典结构，内圈用于套接固定在旋转轴类部件上，随轴同步转动，外圈则嵌装在固定的基座或阀腔安装孔内保持静止，钢球被均匀分隔在内外圈的滚道之间，当内圈随轴转动时，钢球沿滚道做滚动公转与自转，将轴转动时的滑动摩擦转化为钢球与滚道之间的滚动摩擦，摩擦阻力仅为滑动摩擦副的几十分之一，即使在长期频繁转动的工况下，也不会出现快速磨损失效的问题。同时这类轴承可以同时承受径向载荷与一定程度的双向轴向载荷，不需要额外搭配止推垫片就能应对减压阀阀杆调节时产生的轴向窜动力，简化了阀组的整体装配结构。

　　设计这类轴承的三维结构时，首先要匹配安装场景的边界尺寸：内圈的内径要适配对应阀杆的轴径公差，通常采用基孔制过渡配合，保证内圈与阀杆同步转动无相对打滑；外圈的外径要匹配阀腔的安装孔公差，采用基轴制间隙或过渡配合，方便装配时压入同时避免外圈在孔内发生转动。滚道的曲率半径设计要略大于钢球的半径，保证钢球与滚道之间是点接触状态，既降低滚动时的接触阻力，又能保证足够的接触面积分散载荷，避免应力集中导致滚道压痕变形。钢球的数量需要根据额定载荷计算确定，在保证保持架有足够安装空间的前提下，尽可能多布置钢球来提升整体承载能力，保持架采用浪形冲压结构，将每颗钢球均匀分隔，避免钢球之间直接接触碰撞产生额外摩擦与噪音，同时引导钢球在滚道内稳定运转，不会出现卡滞或脱落的问题。

　　安装边界上，这类轴承的轴向定位通常依靠轴肩与孔用挡圈配合实现，内圈一侧抵靠在阀杆的轴肩台阶上，另一侧通过轴用弹性挡圈锁定轴向位置，外圈则嵌入阀腔的安装沉孔内，靠孔端的压盖或孔用挡圈限制外圈的轴向窜动，装配时要保证轴承的安装端面与轴的中心线垂直，避免倾斜安装导致钢球受力不均，出现运转卡滞、噪音过大甚至早期损坏的问题。在日常的阀组维护中，这类轴承不需要频繁拆解维护，装配时填充足够的润滑脂就能满足长期运行的润滑需求，润滑脂会在钢球与滚道表面形成一层极薄的油膜，避免金属直接接触，进一步降低摩擦阻力同时隔绝水汽与杂质，防止滚道出现锈蚀。

　　建模过程中需要重点关注滚道的形位公差，内外圈滚道的同轴度要控制在合理范围内，否则会导致钢球在运转过程中出现松紧不一的问题，影响转动顺畅度；钢球的直径公差要保持一致，避免单颗钢球受力过大出现点蚀失效。同时要注意内外圈的倒角设计，装配导向倒角要足够圆滑，避免压装时出现毛刺刮伤安装孔或轴的表面，密封结构如果是开式轴承则不需要额外加装密封圈，适合在清洁、有定期润滑的阀腔内部环境使用，如果是外露的传动场景则可以在两侧加装防尘密封圈，阻挡外界粉尘杂质进入滚道内部，延长轴承的使用寿命。在减压阀的实际运行中，阀杆的转动角度通常不会超过整周，多为小角度的调节转动，这类轴承的低摩擦特性可以让调压操作的手感更顺滑，不会出现卡顿、迟滞的问题，保证压力调节的精度可控，不会因为摩擦阻力过大导致阀杆转动过量，造成管路压力调节失准。
