摩托车后轮弧形挡泥防护结构件

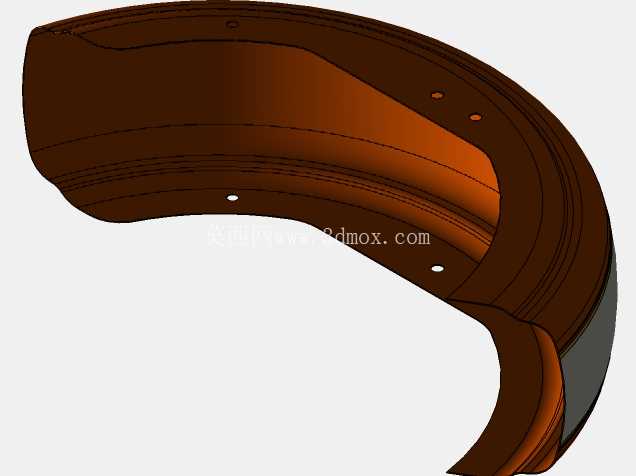

　　这款弧形挡泥结构的建模工作，核心出发点是为后续螺栓固定组件的迭代设计提供精准的装配基准，不同于市面上通用款挡泥板的粗放式曲面设计，该构件完全贴合目标车型后轮的运动包络线做弧度匹配，安装状态下与轮胎胎面的径向间隙控制在合理区间，既不会因为间隙过小在轮胎负载形变、过坎弹跳时发生摩擦干涉，也不会因为间隙过大导致泥水从缝隙处甩出失去防护作用。从结构细节来看，构件整体采用变厚度曲面设计，主体受力区域厚度略高于边缘翻边，在控制整体重量的同时保证安装点位的结构强度，曲面上预留的多个沉头安装孔位，位置完全匹配后平叉、尾部覆盖件的原有安装凸台，不需要对原车结构做额外打孔改造，孔位周边做了局部加厚的凸台结构，避免螺栓锁紧时应力集中造成塑料件开裂。在两轮摩托行走系统的配套结构设计中，后轮挡泥构件是直接影响骑行体验与车身整洁度的核心外露部件，日常通勤场景下，车轮高速转动带起的泥水、碎石、路面杂物如果没有有效遮挡，会直接甩向车尾乘员、后减震总成、尾部线束与牌照安装区域，轻则造成车身脏污难以清理，重则碎石击打减震活塞杆造成密封件损伤、泥水渗入线束接插件引发接触不良，这类故障在雨季非铺装路面骑行时的出现概率会提升数倍。

　　曲面的过渡区域全部做了大圆角顺滑处理，没有尖锐棱角，一方面降低生产过程中的应力集中风险，减少注塑成型时的翘曲变形概率，另一方面也避免骑行过程中棱角位置剐蹭造成人员受伤。设计过程中优先考虑了实际装配的公差配合，安装孔的孔径预留了足够的装配调整量，抵消不同批次覆盖件生产带来的尺寸误差，构件边缘的翻边结构顺着曲面弧度自然延伸，既可以提升整体的结构刚性，减少高速行驶时的风振异响，也能引导泥水顺着构件弧度向车体两侧下方排出，不会顺着挡泥板下缘流到尾部牌照区域。

　　针对日常使用中容易出现的松动问题，建模时特意在每个安装点位的贴合面预留了防滑齿的结构空间，后续配套设计螺栓固定组件时，可以在对应位置增加橡胶减震垫与防滑垫片，抵消发动机震动、路面颠簸带来的螺栓松脱风险，同时避免金属螺栓直接压接塑料构件造成的接触面压溃损伤。从安装边界来看，该构件的整体弧度完全避开了后减震的运动行程、后刹车管线的排布路径以及后轮轴的调节空间，安装后不会影响后轮的拆装维护、刹车间隙调整以及后减震的预载调节操作，构件的尾部延伸长度经过反复校核，既能够覆盖后轮高速转动时的泥水抛射角度，也不会因为过长导致离去角变小，影响车辆过坎、上坡时的通过性。

　　曲面的表面弧度做了细微的导流设计，骑行时的气流可以顺着曲面快速流过，不会在构件尾部形成紊流造成额外的风阻，也能减少雨天行驶时水雾在构件表面的附着。不同于金属材质挡泥板容易生锈、变形的问题，该结构适配注塑成型工艺，建模时已经考虑了脱模斜度与壁厚均匀性，后续开模生产时可以有效减少缩痕、缺料等成型缺陷，成品的耐冲击性能也能应对日常骑行中碎石的击打，不会出现轻微碰撞就断裂的问题。在建模过程中，所有曲面都做了连续性校验，没有碎面、尖角等几何错误，后续不管是做结构仿真分析、模具设计还是装配干涉检查，都可以直接调用模型数据，不需要再做几何修复，固定组件的设计可以直接在装配环境下匹配安装点位的尺寸，保证螺栓长度、垫片规格、锁紧扭矩的参数设定完全贴合实际使用需求，避免出现安装孔位不对、螺栓长度不足或者过长顶到其他部件的问题。
