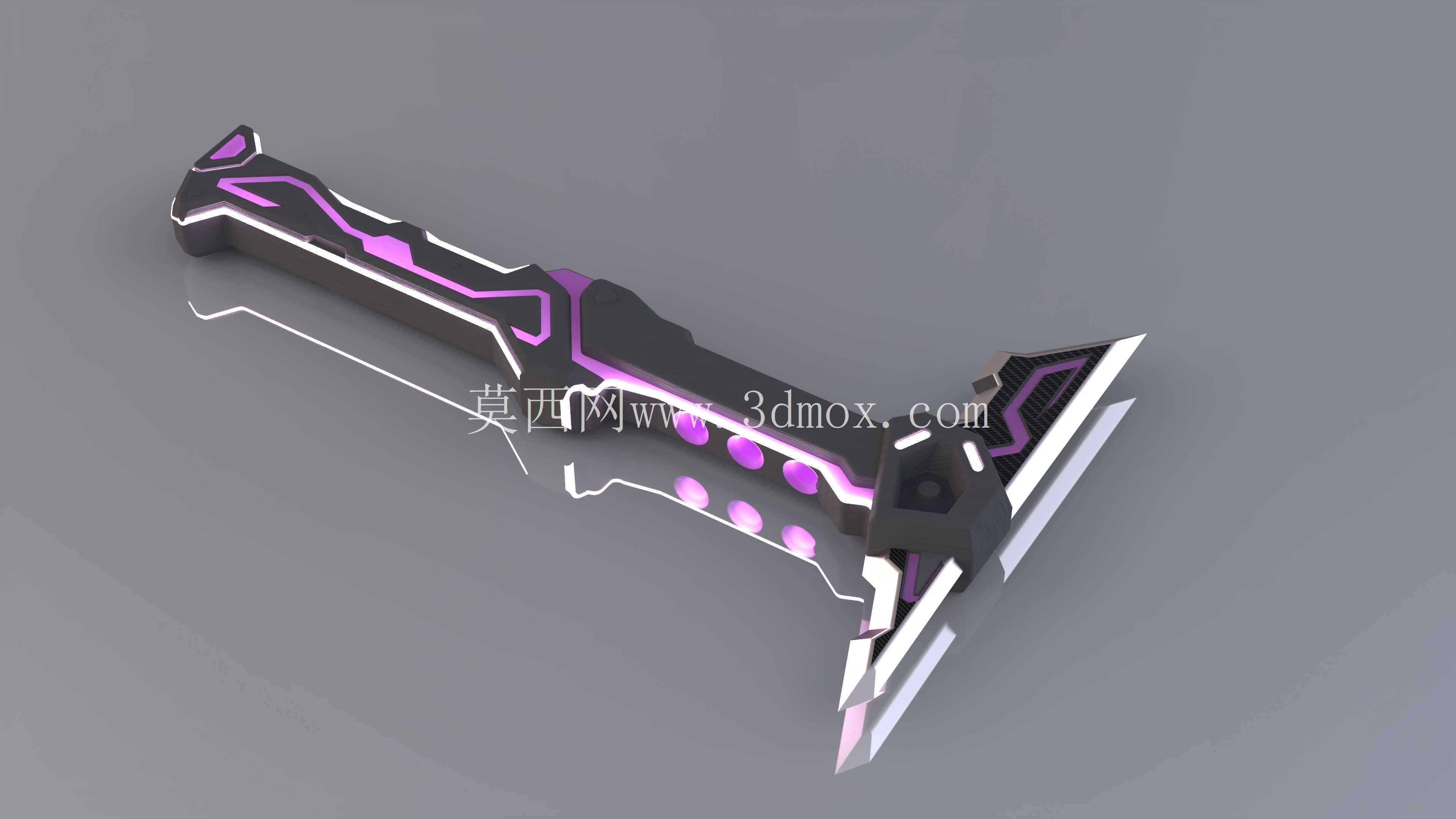

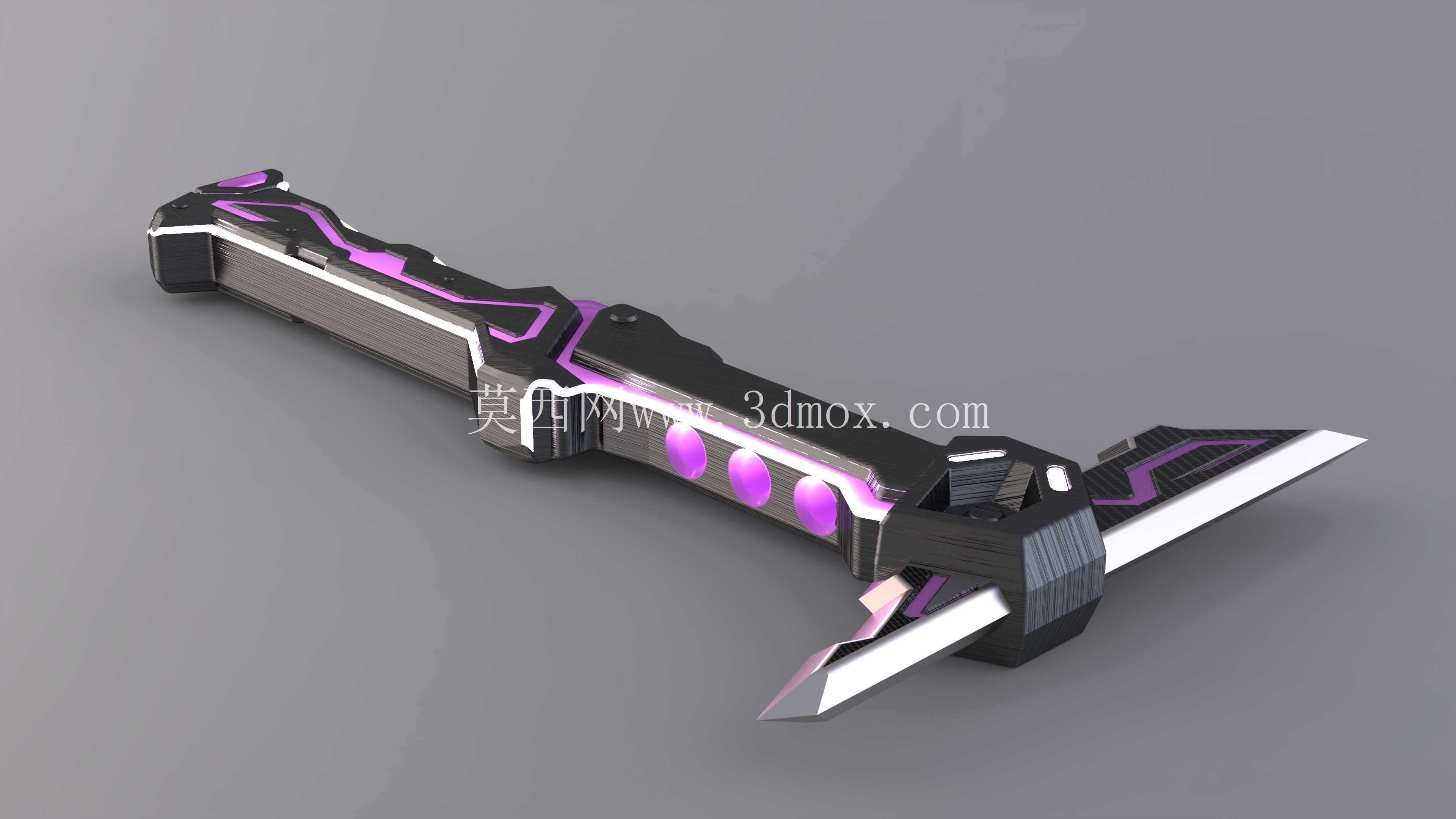

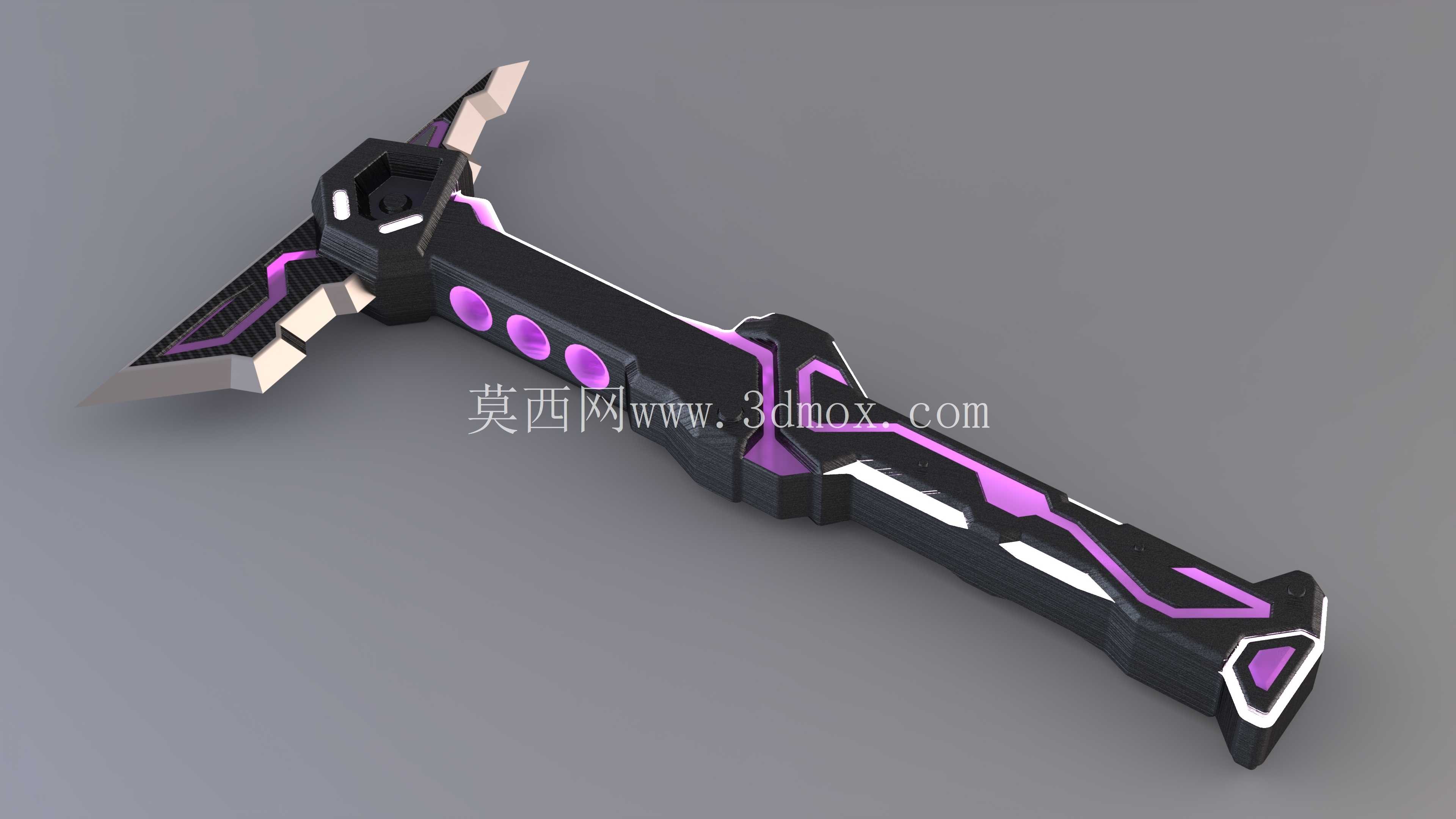

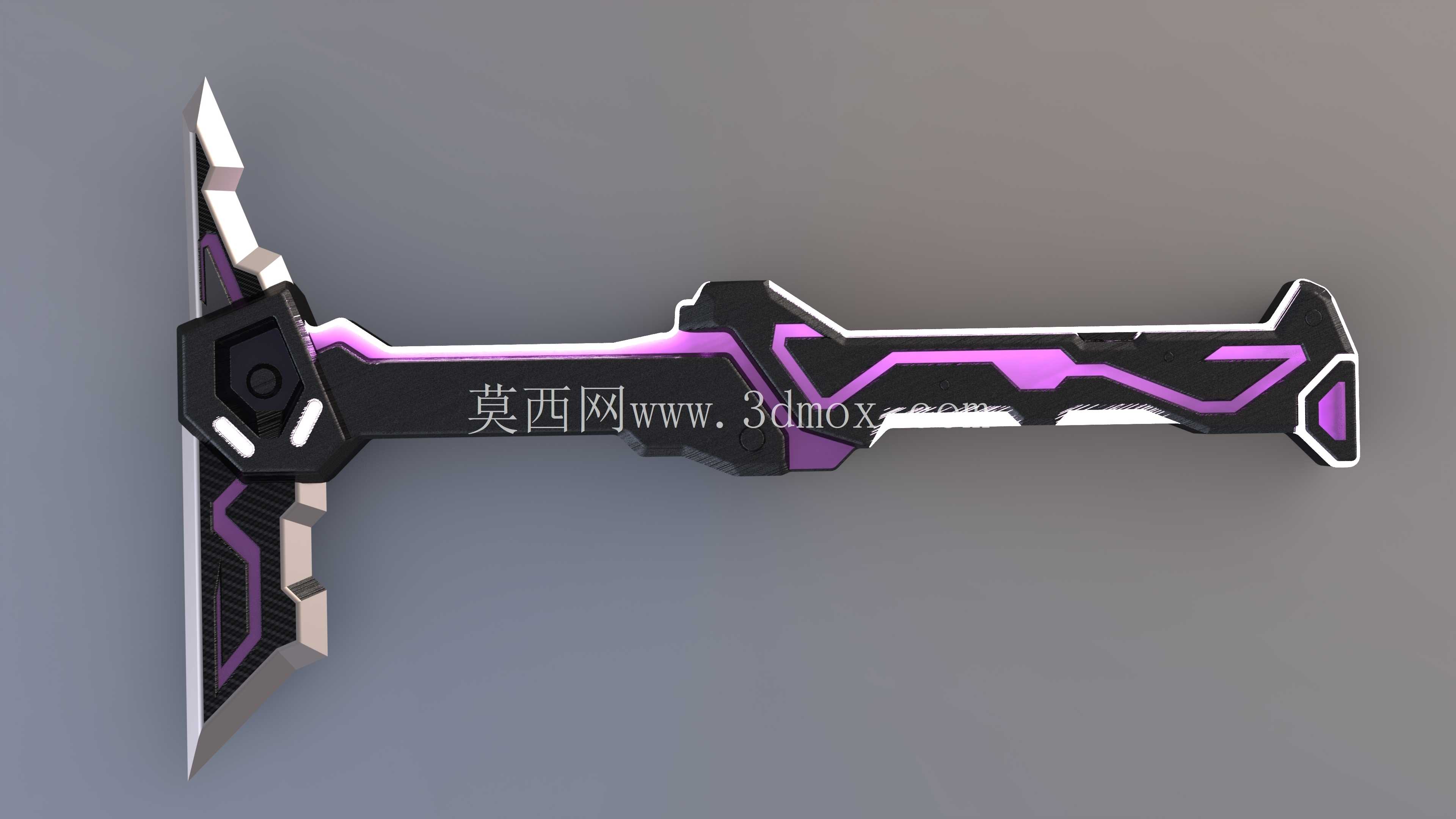

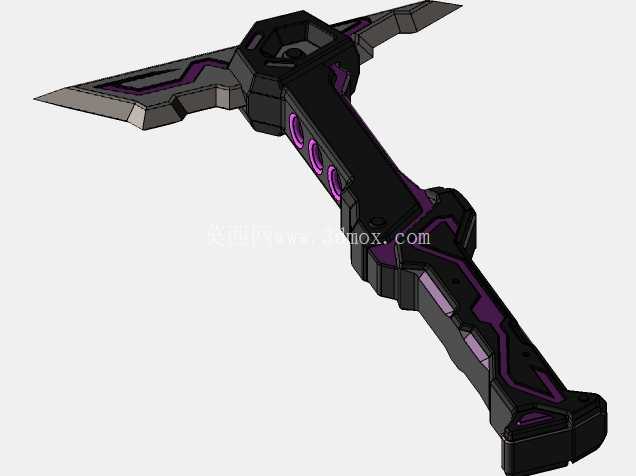

Valorant主题科幻风格黑客手斧结构设计

　　斧刃部分采用不对称的双尖设计，上端尖刺做15度内收斜切，下端切削刃做45度开刃角度预留，打印完成后可根据使用需求做后续打磨处理，刃部厚度从根部的8mm逐步过渡到尖端的1.2mm，既保证了打印过程中不会出现翘曲变形，也能满足cosplay展示、道具收藏场景下的视觉仿真度要求。主体连接段是整个手斧的受力核心，内部做了1.5mm壁厚的空心加强筋结构，筋位采用十字交叉布局，在整体重量控制在280g以内的前提下，可承受150N的横向弯折力，避免日常拿取、展示过程中出现断裂问题。这款手斧的设计原型取自战术射击游戏中的近战道具，整体采用赛博朋克风格的几何切角造型，在结构设计阶段就兼顾了3D打印成型的工艺可行性与实际握持的人机工程学要求。从结构拆分来看，整体分为斧刃切削段、主体连接段、握持手柄段三个核心部分，各段之间采用内嵌式卡扣加定位柱的连接方式，无需额外金属紧固件即可完成组装，打印完成后仅需少量打磨即可实现紧密配合，适配FDM与光固化两类主流3D打印工艺的成型公差要求。

　　外表面的紫色发光装饰槽预留了2mm深度的嵌装空间，可根据需求粘贴EL冷光条或者紫色荧光胶带，还原游戏中的发光特效，槽体边缘做0.3mm的倒角处理，避免嵌装装饰件时出现刮手问题。握持手柄段的轮廓完全贴合成年人手掌的自然握持曲线，手柄周长控制在110mm，虎口位置做了12度的内凹弧度，握持时手掌受力均匀，长时间持握也不会出现明显的压痕，手柄尾部做了20mm直径的挡边结构，防止挥动手臂时手斧从手中滑脱。

　　从安装边界来看，整斧组装完成后的总长度为320mm，斧刃最宽处为75mm，整体最大外轮廓尺寸可适配市面上多数桌面级3D打印机的成型平台，无需拆分额外的支撑结构即可完成整段打印，打印方向选择手柄水平放置时，层纹方向与受力方向垂直，可最大化提升成品的结构强度。在实际应用场景中，该模型除了作为游戏周边道具进行3D打印制作外，其结构设计思路也可参考用于小型手持五金工具的外观改型、影视道具的快速原型制作，表面的几何切角造型逻辑也能为工业手持设备的外观设计提供参考。

　　设计过程中对所有的转角位置都做了R2以上的圆角过渡，避免打印过程中出现应力集中导致的层间开裂问题，所有的装配间隙预留了0.2mm的公差量，适配PLA、ABS、光敏树脂等不同打印材料的收缩率差异，无需额外调整尺寸即可完成组装。斧身表面的装饰凹槽深度统一控制在1.8mm，既保证了装饰色填充后不会轻易脱落，也不会因为槽深过大影响整体结构强度，手柄表面的防滑凸纹高度为0.8mm，间距4mm，握持时可提供足够的摩擦力，同时不会因为凸纹过高导致硌手。从铸造工艺适配性来看，该模型的拔模斜度统一设置为1.5度，若采用失蜡铸造工艺进行金属材质的小批量制作，无需额外修改模型即可完成模具制作，最小壁厚满足铸造工艺的3mm最小壁厚要求，不会出现浇不足、冷隔等铸造缺陷。
