手摇曲柄驱动跳绳木质玩具结构

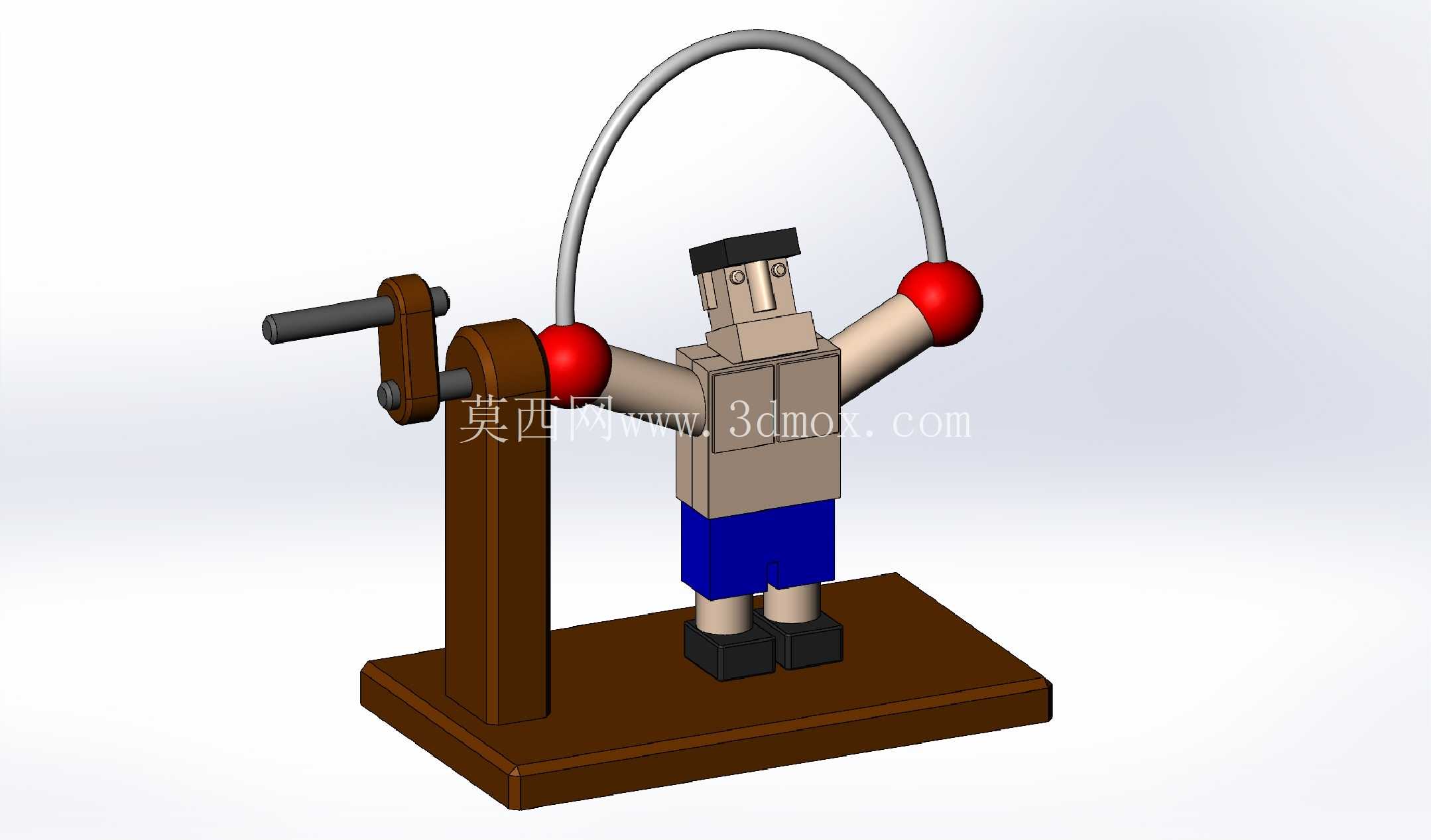

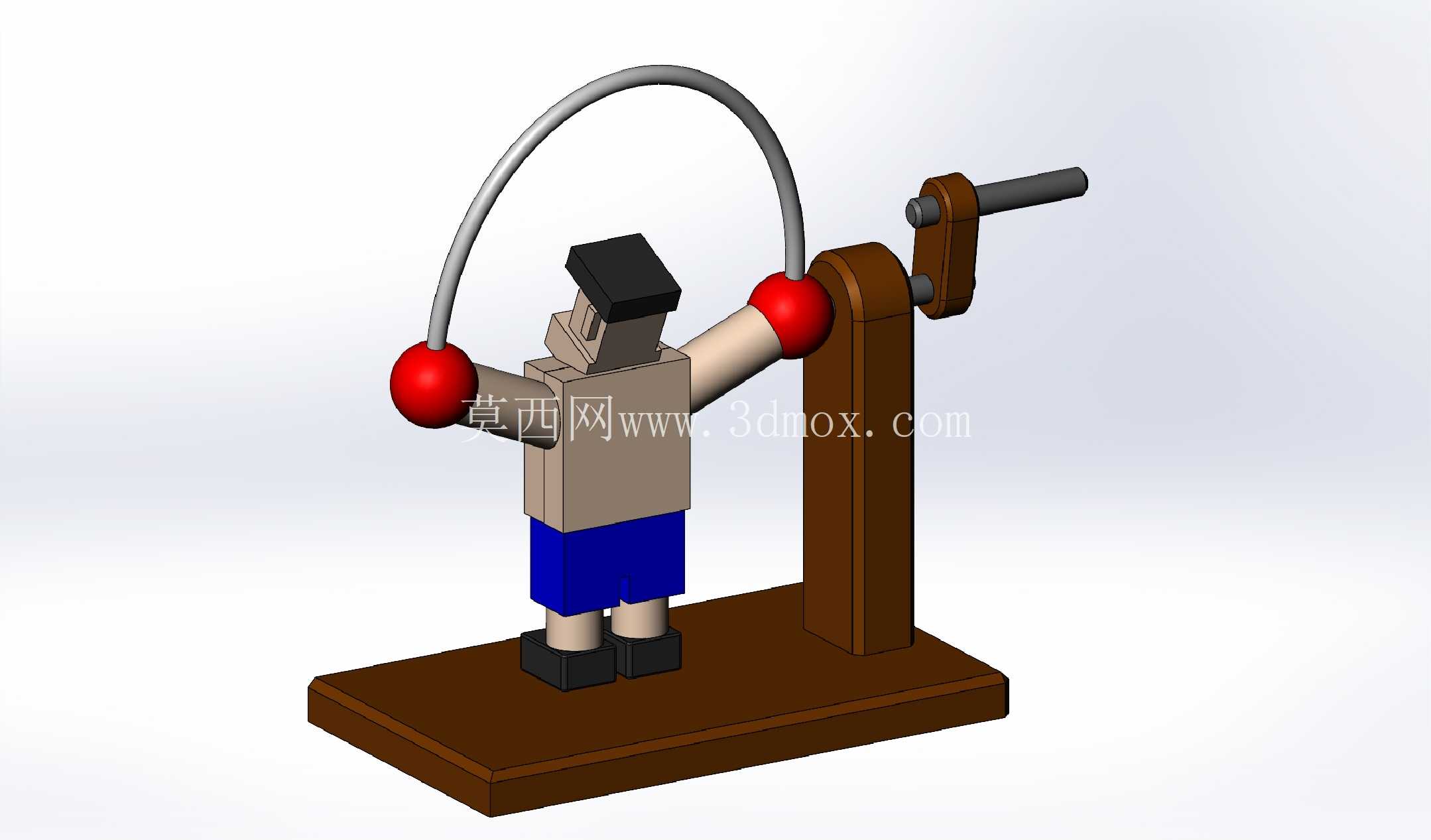

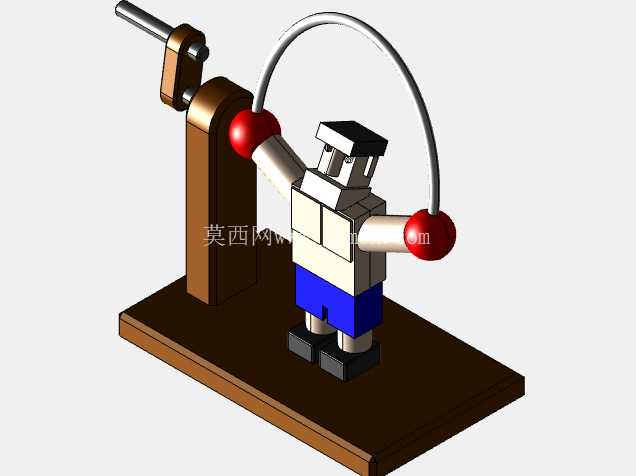

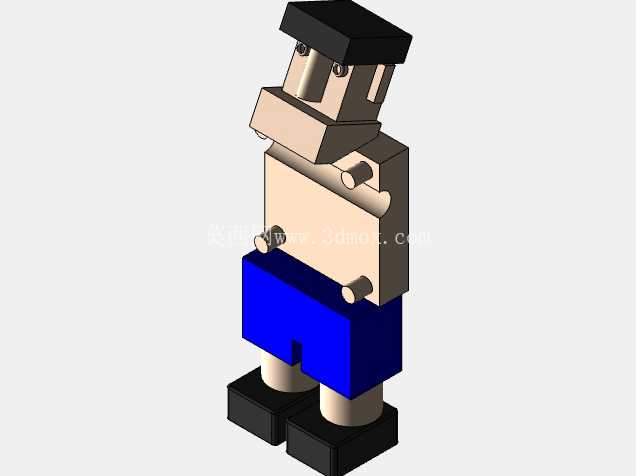

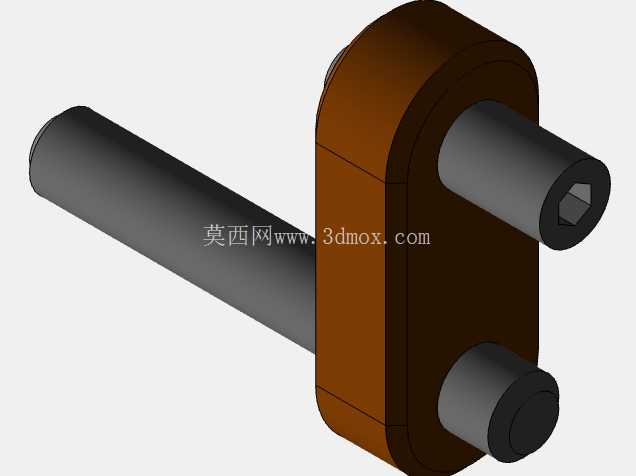

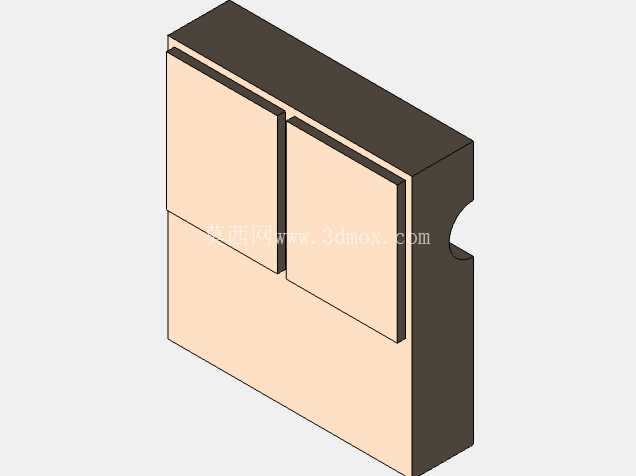

　　这款木质机械玩具的核心传动依托曲柄滑块衍生的空间连杆逻辑实现，手摇输入轴布置在立式支撑座左侧，轴端做滚花防滑处理，支撑座与矩形木质底座采用沉头榫接配合，保证手摇输入时整体结构无倾覆风险，底座的长宽边界适配常规桌面摆放场景，无需额外固定即可稳定运行。人偶主体采用方块堆叠式模块化结构，躯干、四肢、头部均为规则立方体切削成型，降低木质加工的开料难度，手臂与躯干的铰接点预留0.2mm的转动间隙，避免木质件温湿度胀缩后出现卡滞。跳绳环采用弹性金属线材弯制，两端通过红色球形端块与人偶手掌位置固定，端块同时作为曲柄传动的从动铰接点，将手摇轴的圆周转动转化为人偶手臂的周期性上下摆动，配合跳绳环的回转运动模拟真实跳绳动作。

　　从实际应用场景来看，这类结构既可以作为青少年机械原理启蒙的具象演示教具，也可作为木质文创玩具的量产参考结构，传动路径无复杂齿轮组，全部采用低副铰接传动，长期使用的磨损量极小，维护成本极低。设计过程中优先考虑木质加工的工艺可行性，所有外露棱边均做R1.5的圆角处理，避免尖锐边角造成划伤，人偶的服饰配色采用分块涂覆方案，蓝色下装、米色躯干、黑色鞋履与帽檐的色彩分区清晰，无需复杂的套色印刷工艺即可实现辨识度。

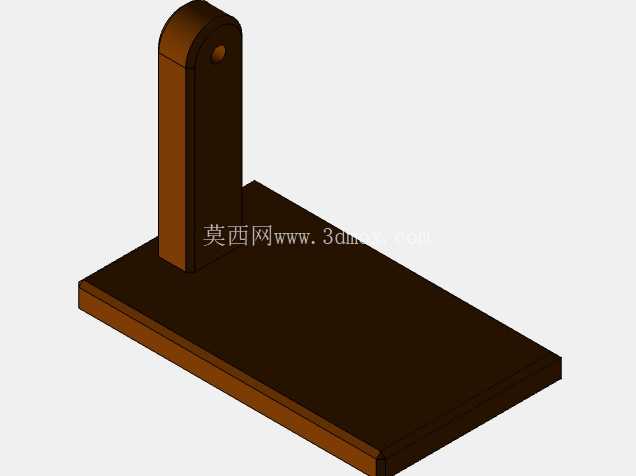

　　安装边界方面，立式支撑座的高度刚好匹配人偶手臂抬升到最高点时的跳绳环回转半径，跳绳环最低点距离底座上表面预留5mm间隙，转动过程中不会与底座、人偶腿部发生干涉，手摇轴的转动阻尼通过支撑座上的轴孔配合精度控制，单手摇动手柄时的输入力矩控制在0.1N·m以内，儿童也可轻松操作。结构的配重重心集中在底座区域，木质底座的厚度占整体高度的六分之一，即使手摇速度较快，整体结构也不会出现晃动，人偶脚部与底座采用定位柱固定，无额外紧固件，装配流程简单，适合小批量手工制作或者规模化量产。

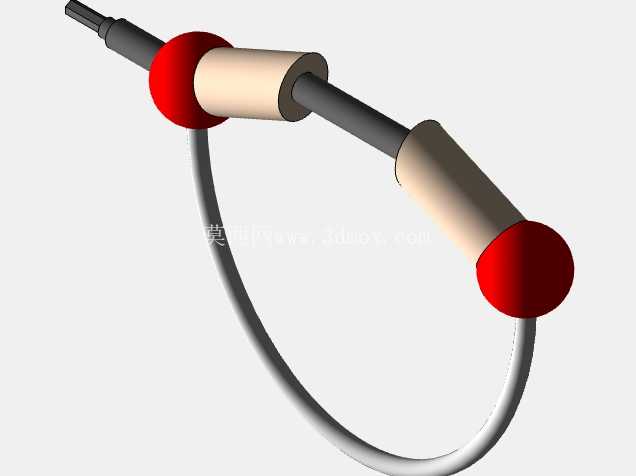

　　传动节点的铰接销采用金属细杆，贯穿木质支撑座与手臂连接位，销端做压铆处理防止松脱，红色球形端块除了固定跳绳环之外，还起到铰接点防尘的作用，避免木质碎屑进入转动间隙影响动作流畅度。整体结构没有冗余的装饰部件，所有外形结构均服务于传动功能实现，人偶的面部特征采用极简的线条刻画，在不增加加工难度的前提下提升产品的拟人化观感，跳绳环的金属线材直径选取1.5mm，既保证回转过程中的圆度保持能力，又不会因为硬度过高造成磕碰损伤。
