手动代步轮椅结构三维设计方案

项目分类:铸造模 发布时间:2026-05-26 ID:1158206
  • 手动代步轮椅结构三维设计方案
  • 手动代步轮椅结构三维设计方案

这款手动轮椅的结构设计,首先围绕日常室内外通行、康复期短距离移动的核心场景展开,在建模阶段优先考虑了常规民用住宅门洞、公共无障碍通道的通行边界,整体宽度控制在650mm范围内,可顺利通过宽度700mm以上的常规室内门洞与无障碍坡道,整车长度控制在1100mm,转向时所需的最小回转半径控制在750mm,能够满足小户型住宅、医院走廊、社区步道等多数场景的转向需求,不会出现常规宽体轮椅在狭窄空间卡滞的问题。

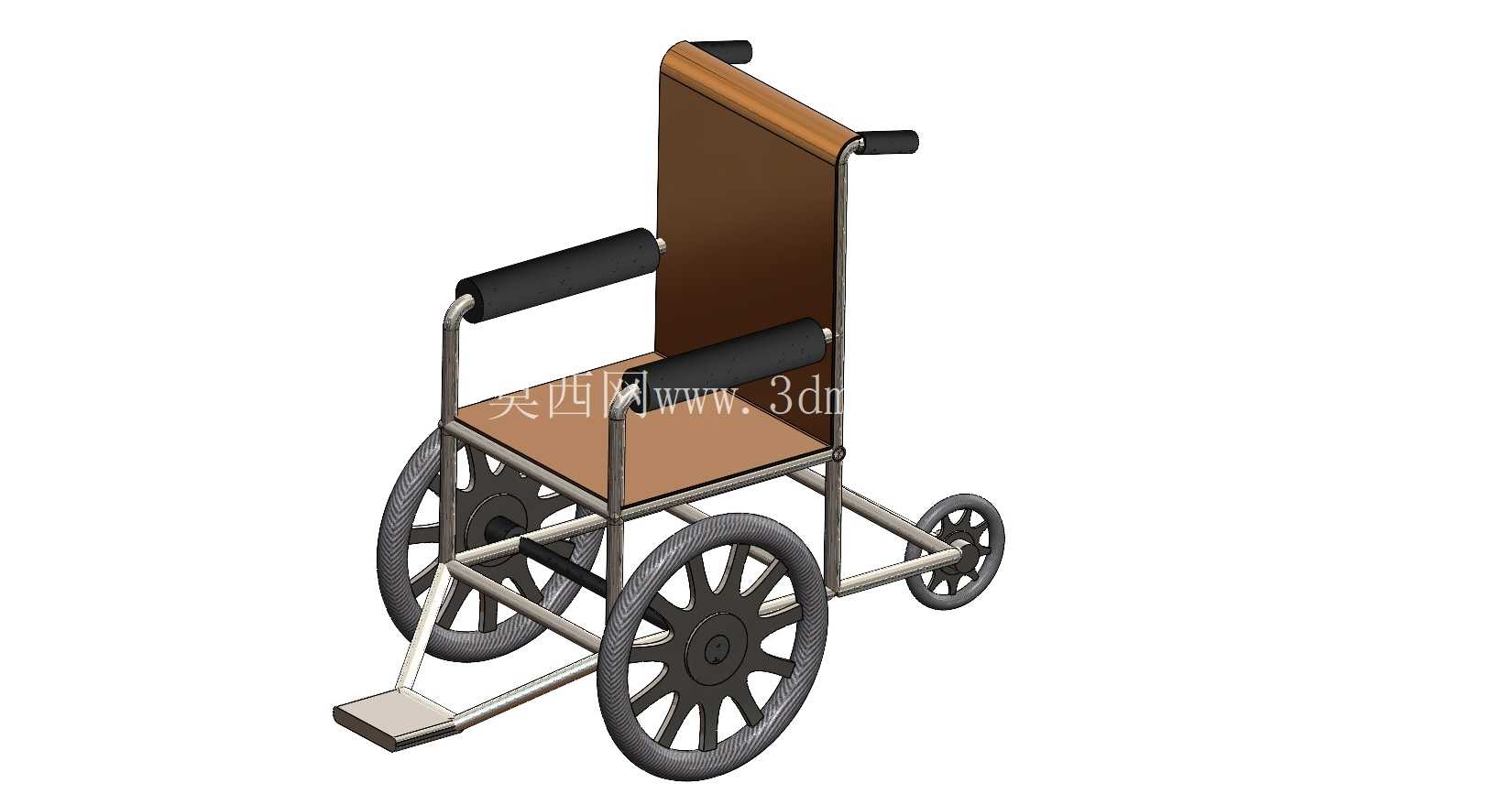

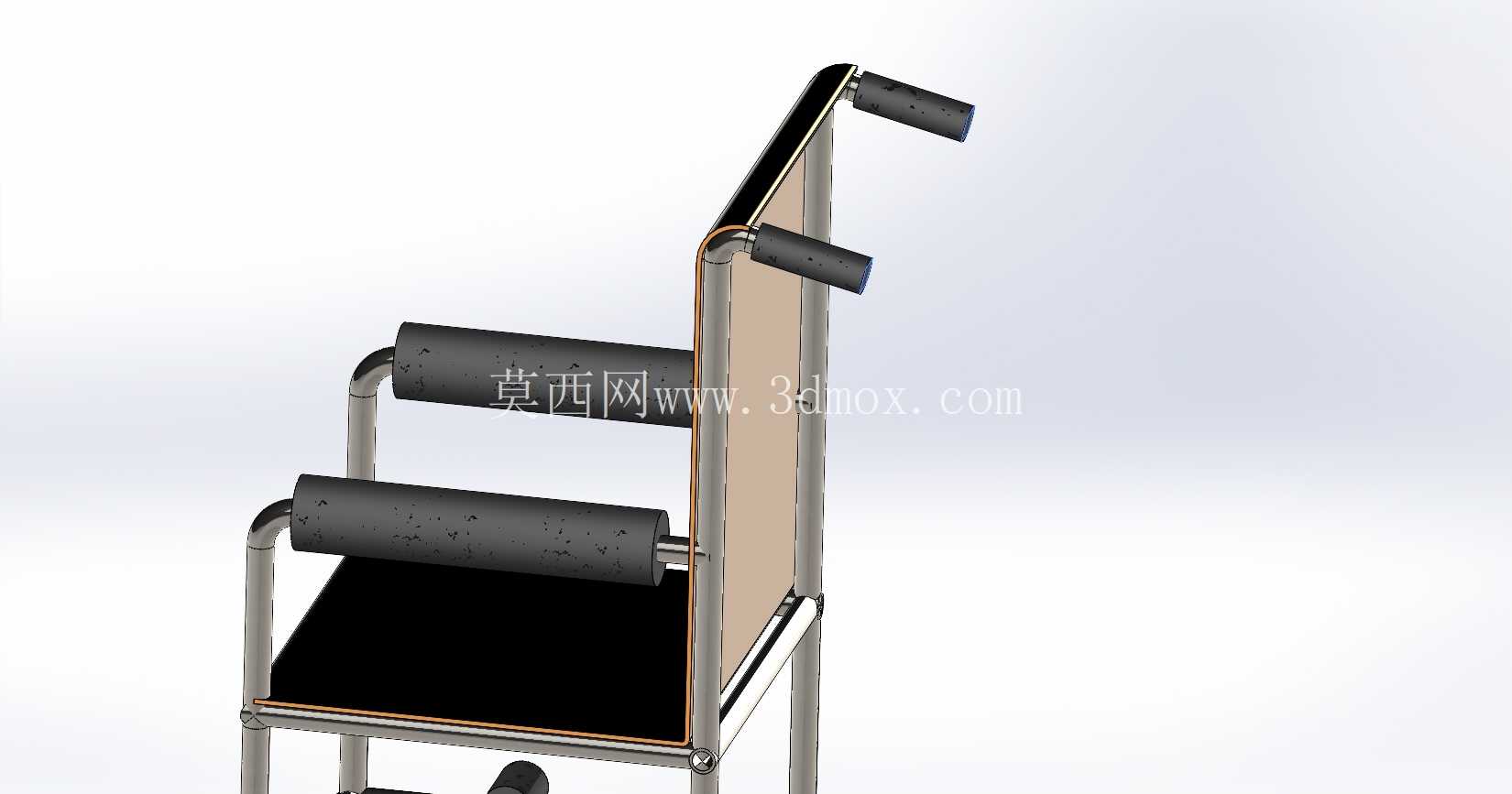

从功能特性来看,该轮椅采用后轮大直径驱动、前轮小直径万向轮的经典布局,大直径后轮选用带多辐条加强结构的实心轮设计,轮缘做了防滑纹理处理,既可以由乘坐者自行手动拨动轮圈实现前进、转向操作,也方便陪护人员从后方推行;前轮采用小直径万向脚轮,轮架做了倾角优化,转向时的阻尼控制在合理区间,不会出现过灵导致的方向跑偏,也不会因阻尼过大造成转向费力。车架主体采用薄壁圆管弯折焊接结构,管材选用常规20号钢圆管,在保证整体结构强度的前提下尽可能控制自重,坐面与靠背采用一体化的板材承托结构,扶手位置做了高度适配,距离坐面的垂直高度控制在220mm,符合多数成年人坐姿下的手臂自然放置高度,扶手外侧的黑色防滑套做了圆角处理,避免磕碰时造成硬质伤害。前方脚踏采用翻折式平板结构,脚踏表面做了防滑纹理,距离地面高度控制在120mm,既不会在推行过程中剐蹭地面凸起,也能保证乘坐者腿部自然弯曲时的脚部承托角度,避免腿部悬空造成的血液循环不畅。

设计思路上,该模型在建模阶段就充分考虑了铸造加工的工艺可行性,车架的各个连接节点都做了圆角过渡处理,避免应力集中的同时,也适配铸造模具的拔模角度要求,没有出现倒扣、极小壁厚等不利于开模生产的结构。整车的重心位置经过反复校核,空载时重心落在前后轮轴距中点偏后100mm位置,乘坐额定载荷100kg的使用者时,重心落在前后轮支撑面的稳定区间内,即使在上行10度以内的坡道时也不会出现后倾翻的风险,靠背的后倾角度控制在10度,既能够给乘坐者提供足够的背部支撑,也不会因靠背过度后倾导致重心后移带来的安全隐患。推把设置在靠背顶端后方,高度距离地面950mm,符合陪护人员自然站立时的手部握持高度,长时间推行也不会造成手臂过度疲劳。

从安装边界来看,该轮椅的所有零部件都采用模块化设计,后轮、前轮、扶手、脚踏都可以单独拆卸更换,各个连接位置的安装孔位都做了统一的尺寸适配,后轮的安装轴径为12mm,采用标准卡簧固定,不需要特殊工具就可以完成拆装维护;前轮万向轮的安装座采用标准4孔法兰固定,孔距为45mm,可以直接替换同规格的通用万向脚轮,降低后期维护的配件成本。坐面下方的车架位置预留了足够的安装空间,后续如果需要加装储物筐、安全带、刹车组件等配件,不需要对主车架进行二次打孔焊接,直接利用预留的安装位就可以完成拓展。车架的所有管材连接位置都做了封闭处理,避免长期使用过程中内部进入积水、灰尘造成锈蚀,所有外露的金属边缘都做了倒钝处理,不会出现锐边划伤使用者或陪护人员的问题。

在结构强度校核层面,该轮椅的主车架管材壁厚设置为2mm,经过受力仿真验证,在额定载荷下,车架最大变形量不超过1.2mm,完全满足日常使用的强度要求,不会出现长期使用后车架变形、轮组偏移的问题。后轮的辐条采用等厚度加强结构,单轮可承受80kg的径向载荷,即使经过小幅度的路面颠簸也不会出现辐条断裂、轮圈变形的问题。坐面与靠背的板材厚度设置为5mm,边缘做了包边处理,乘坐时的受力均匀分布在整个承托面上,不会出现局部应力过大导致的板材开裂问题。
