工业电气元件安装防护钣金壳体结构

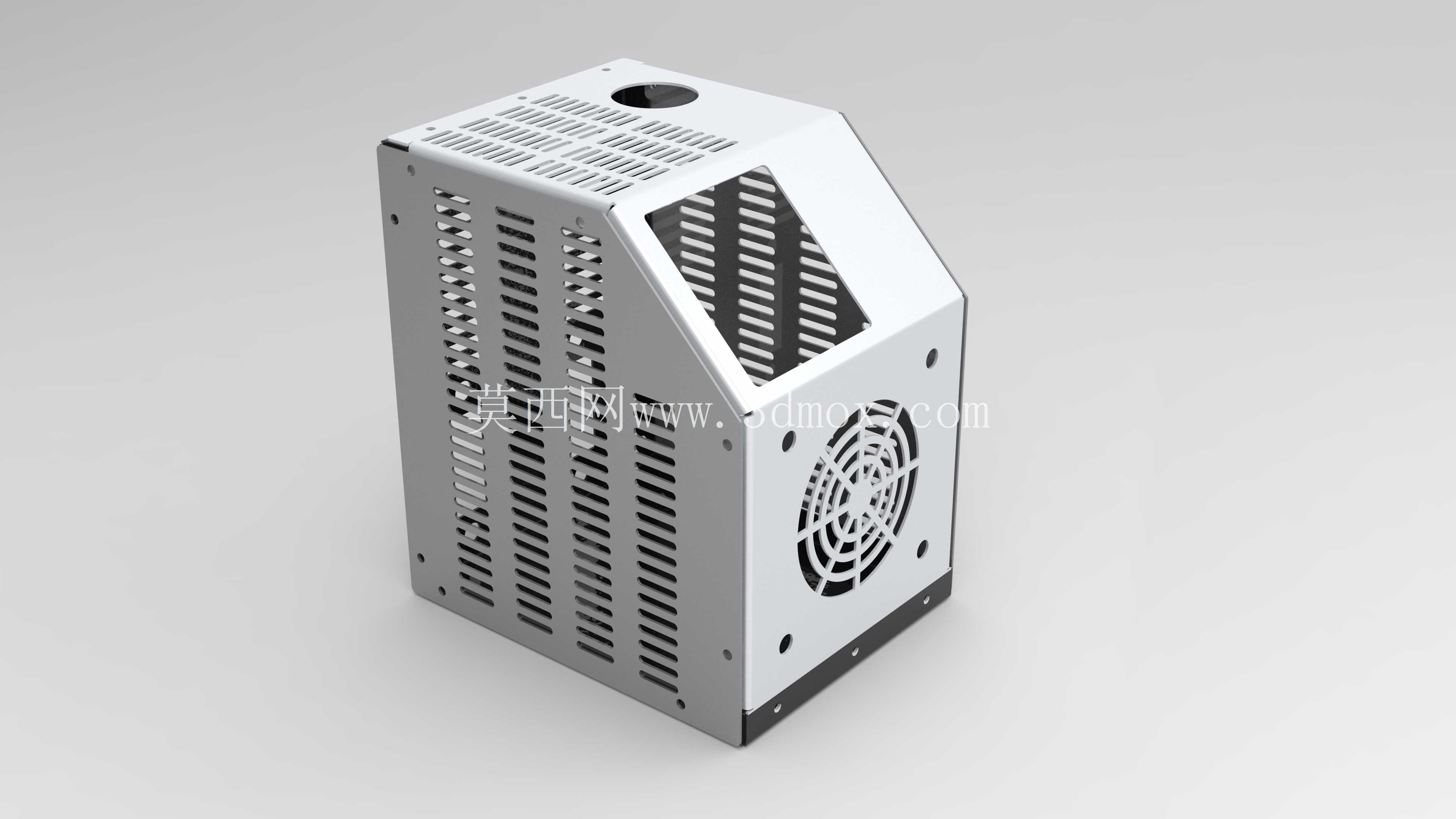

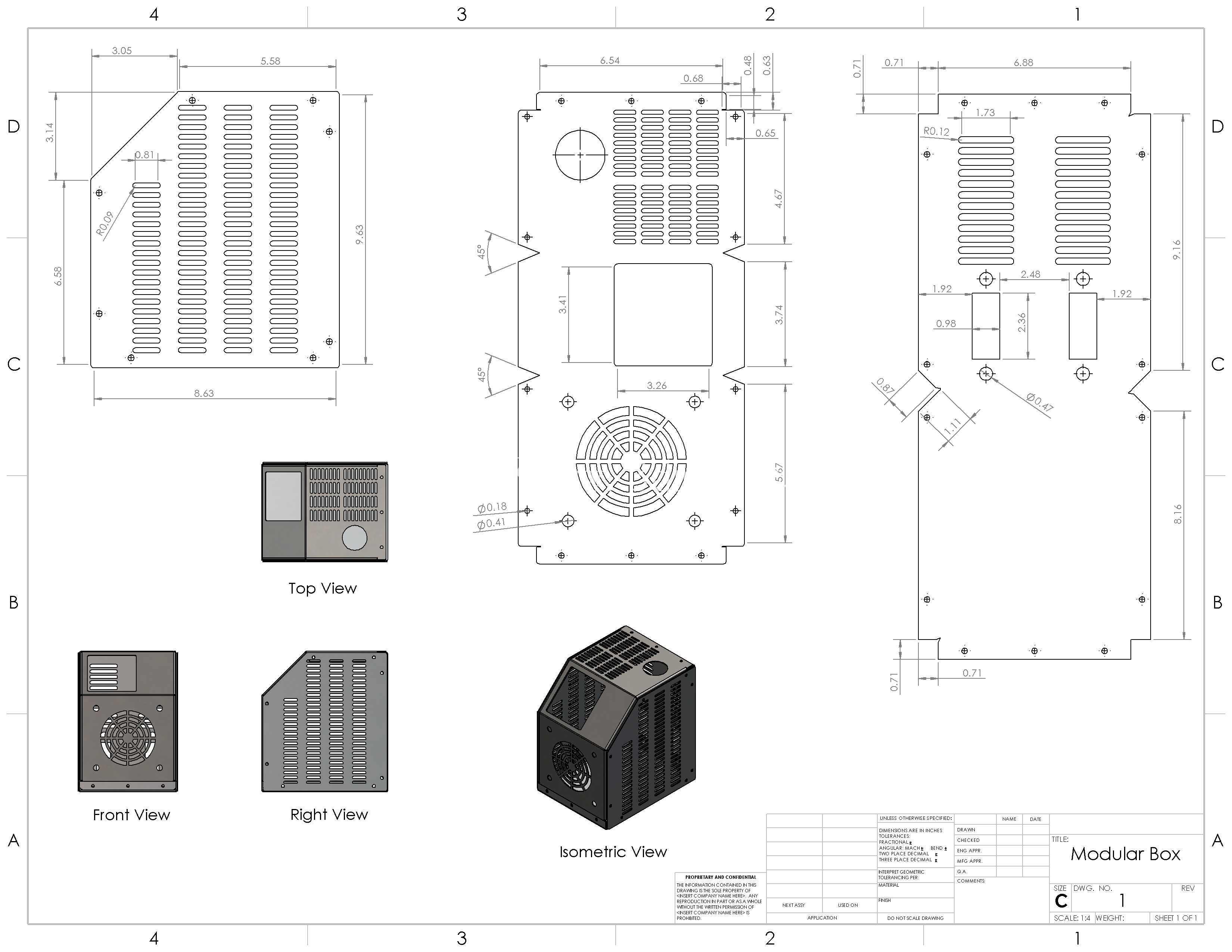

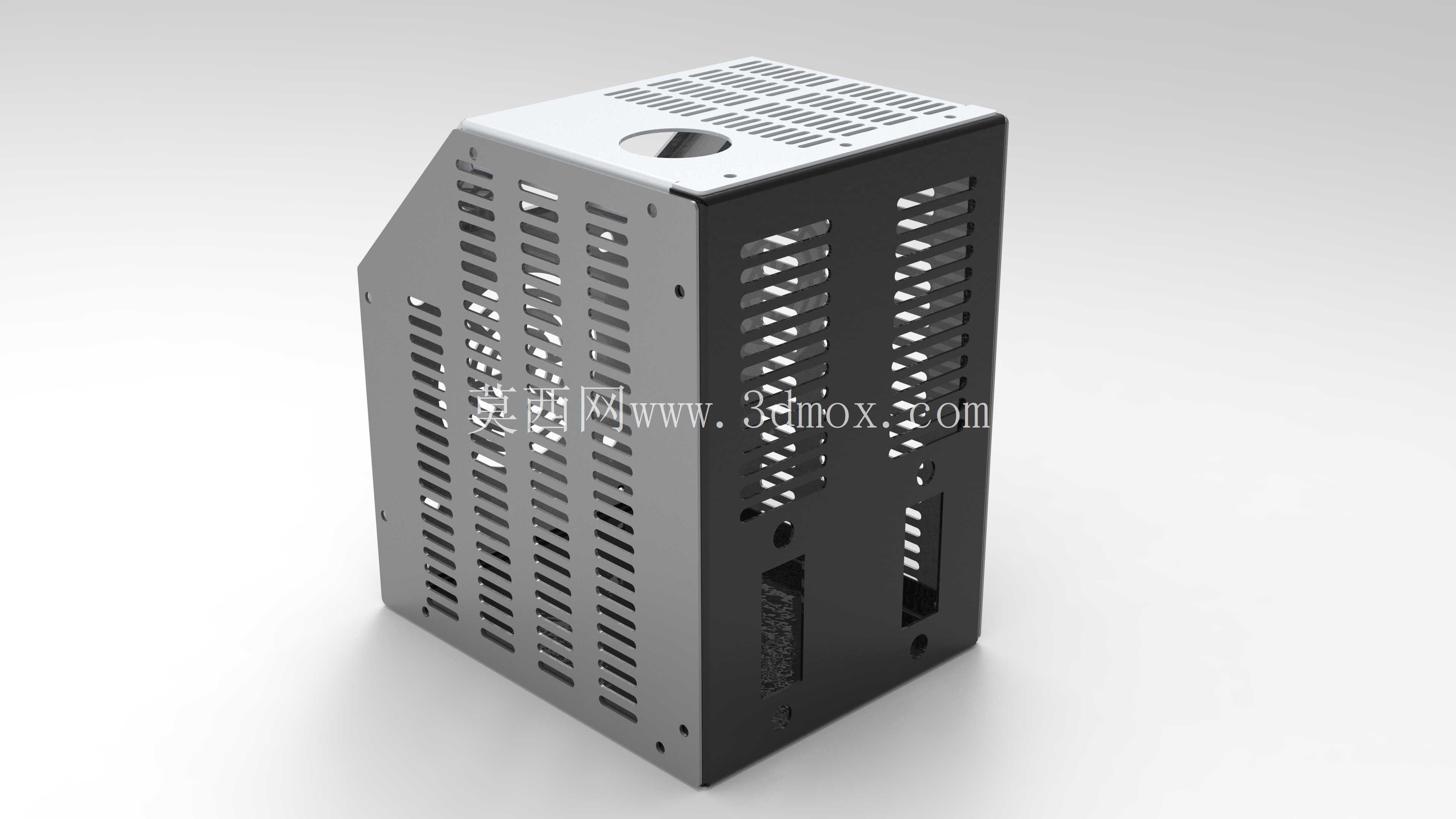

在工业电气集成、小型设备电控单元配套场景中，这类钣金壳体是承载低压电气元件的核心载体，日常会被应用在小型自动化设备侧挂电控单元、桌面型测试仪器内置电气仓、生产线工位分布式接线模块等场景，用来给断路器、小型开关、电源插座、接线端子排这类常规低压电气元件提供稳定的安装依托，同时隔绝外部粉尘、轻微磕碰对内部元件的影响，也能避免操作人员误触带电部件引发安全隐患。从结构设计逻辑来看，这款壳体采用折弯钣金拼接的成型思路，主体为立式多面体结构，其中一个立面做了斜切过渡处理，斜切面上预留了方形通风格栅区域，对应内部需要重点散热的元件安装位，可让热空气顺着斜面导流快速排出，避免热量在封闭壳体内淤积。壳体正面下部预留了轴流风扇的安装位，四个固定孔位严格匹配常规80mm规格轴流风扇的安装孔距，可根据内部元件的发热功率选择是否加装主动散热风扇，当内部搭载开关电源、小型继电器这类发热功率稍高的元件时，加装风扇后可形成下进上出的定向散热风道，进风路径覆盖底部接线区域，出风路径经过上部发热元件安装区，散热效率比单纯依靠格栅自然对流提升40%以上。壳体的两个侧立面都设计了连续的长条状通风冲孔，冲孔的排布避开了内部元件安装的螺丝固定位，同时长条孔的宽度控制在3mm以内，既保证通风面积，又能防止较大尺寸的异物掉入壳体内部触碰带电部件。壳体顶部预留了一个圆形穿线孔，可用来走设备主供电进线或者外部信号线缆，孔位边缘做了翻边处理，避免穿线时锋利的钣金边缘割破线缆绝缘层，顶部其余区域也排布了细密的格栅冲孔，作为热空气上升排出的辅助通道。安装边界方面，壳体底部设计了外翻的安装法兰边，法兰边上预留了四个固定安装孔，可直接通过螺栓固定在设备机架平面或者安装背板上，安装孔的孔位公差控制在±0.2mm，适配常规的M4固定螺栓，安装后整体结构的抗振动性能满足工业设备常规运输、运行的振动要求，不会出现壳体移位、固定松脱的问题。壳体内部预留了多组安装螺柱，螺柱的位置分别对应断路器导轨安装位、插座固定位、接线端子排安装位，不同元件的安装位之间预留了足够的走线空间，强电走线和弱电走线的路径可通过内部预留的扎带固定点做物理分隔，避免强弱电信号出现干扰。壳体的拼接方式采用点焊加边角紧固件的组合，拼接缝隙控制在0.5mm以内，既保证壳体整体的结构强度，又能避免粉尘从拼接缝隙大量进入内部，日常维护时只需拆卸对应立面的固定螺丝，即可打开壳体对内部元件进行检修、更换，不需要完全拆解整个壳体，大幅降低后期维护的操作难度。在实际选型适配时，需要先确认内部搭载元件的总发热功率，若总发热功率低于15W，依靠壳体自身的格栅自然散热即可满足运行温度要求，若总发热功率在15W到50W之间，则需要在预留的风扇位加装对应规格的轴流风扇，保证内部元件运行在允许的温度范围内；同时要确认进线线缆的直径，顶部穿线孔可适配最大直径12mm的线缆，若线缆直径超出该尺寸，可在穿线孔位置加装对应的电缆防水接头，进一步提升壳体的防护等级。这类壳体的钣金厚度常规选用1.2mm的冷轧钢板，表面做喷塑处理，既保证结构刚度不会在安装、使用过程中出现变形，又能具备基础的防锈、防腐蚀能力，适配车间多粉尘、轻微潮湿的常规工业环境。
