仿古轮式礼炮摆件结构设计

这款仿古轮式礼炮的三维结构设计，核心围绕装饰摆件的场景适配性展开，在还原古炮经典形制的基础上，对各部件的装配逻辑、结构稳定性做了工程化优化，可直接用于铸造工艺的开模参考，也能作为文创摆件的结构验证原型。从实际应用场景来看，这类仿古礼炮摆件多用于桌面陈设、文创周边、主题场景装饰，部分同结构产品也会作为工艺礼品流向收藏市场，因此设计时既要兼顾外观的还原度，也要保证结构的装配可靠性，避免摆件在日常摆放、挪动过程中出现部件松脱、重心失稳的问题。

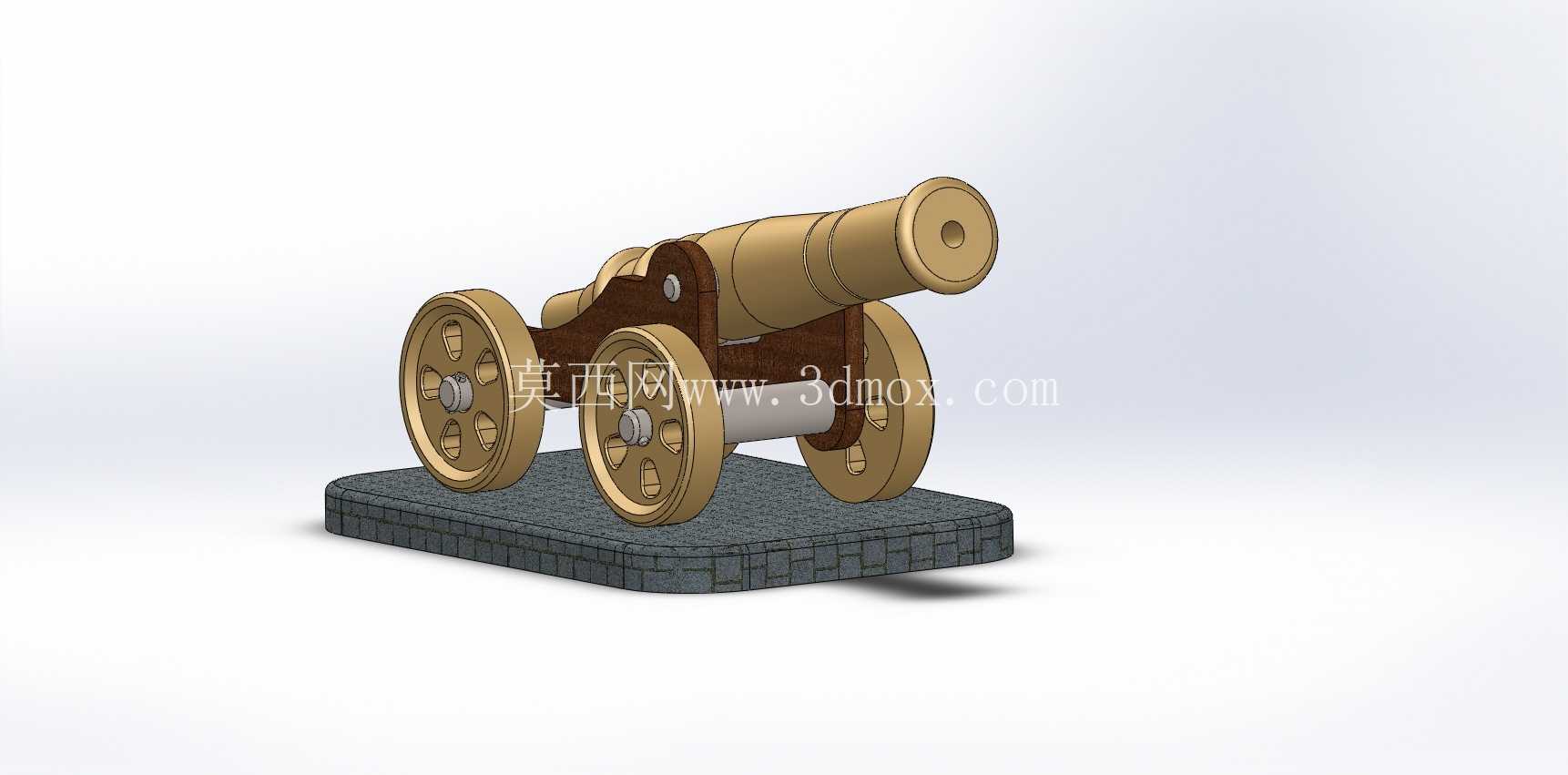

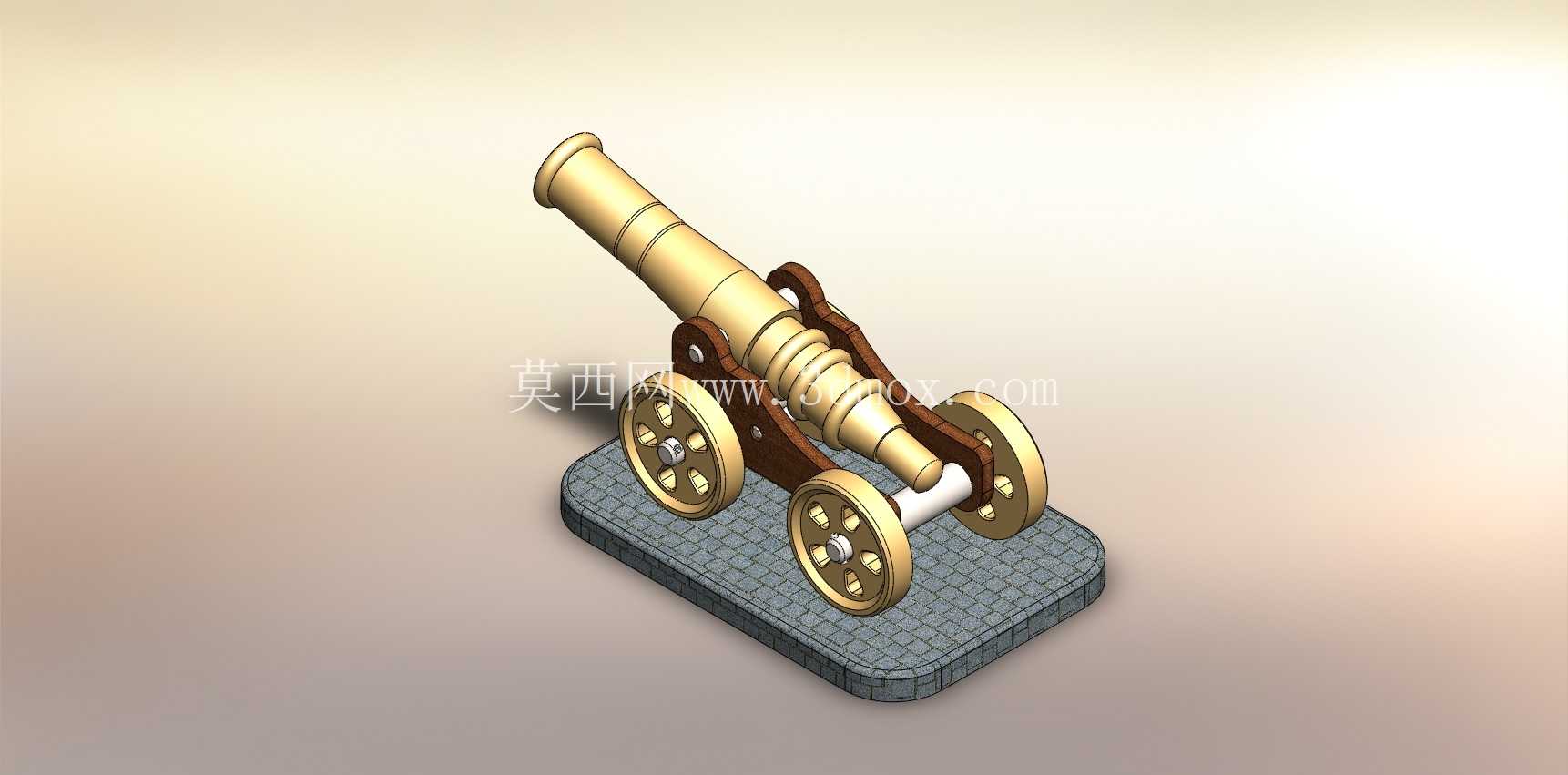

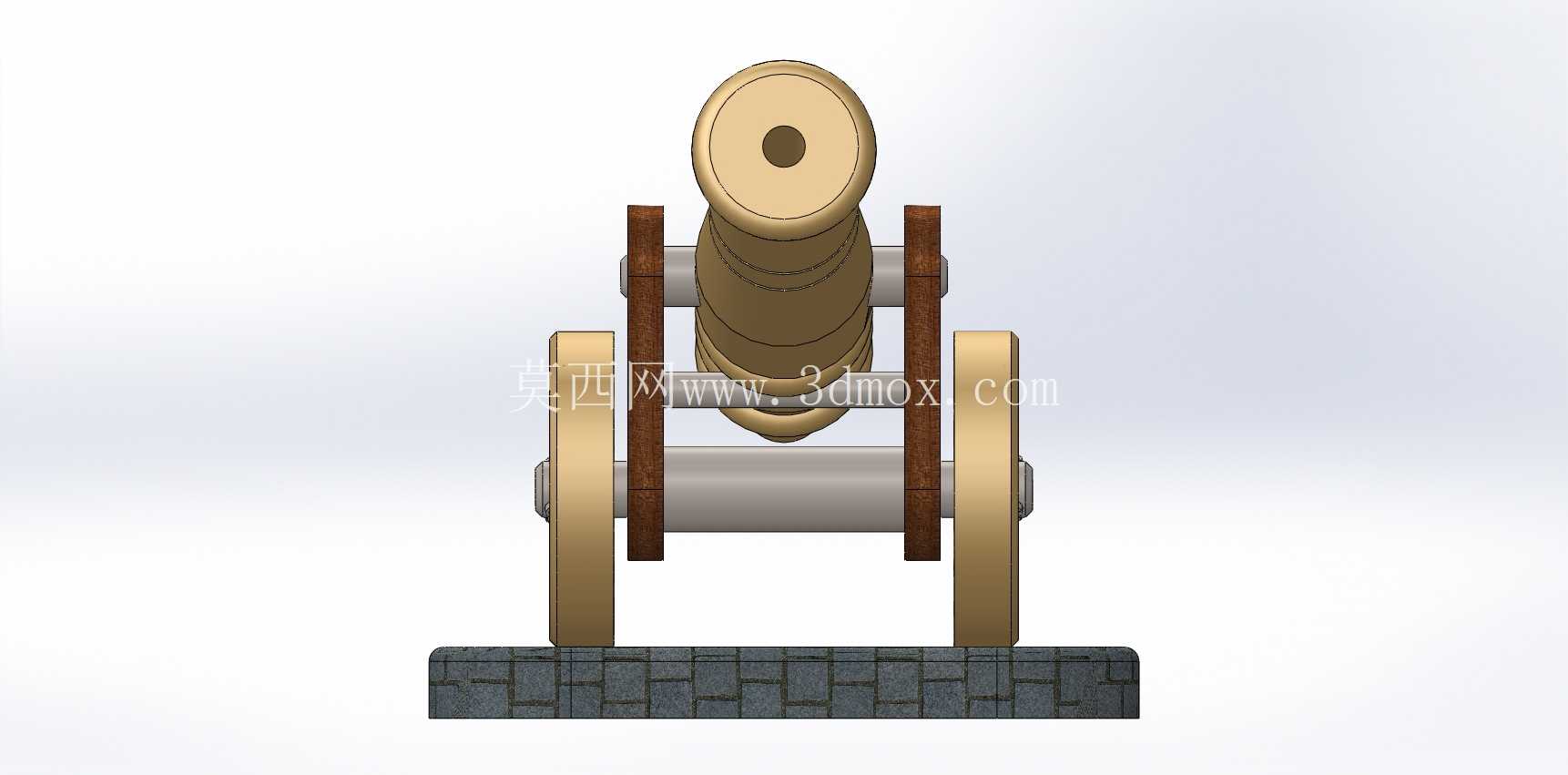

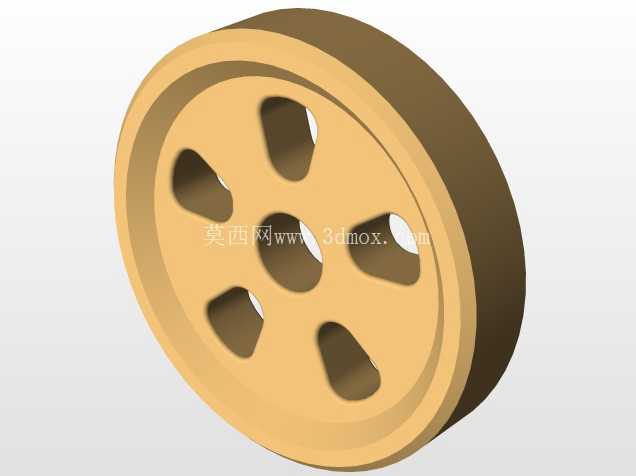

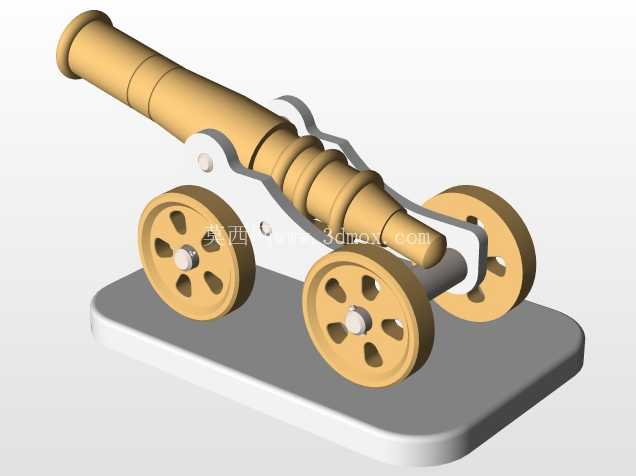

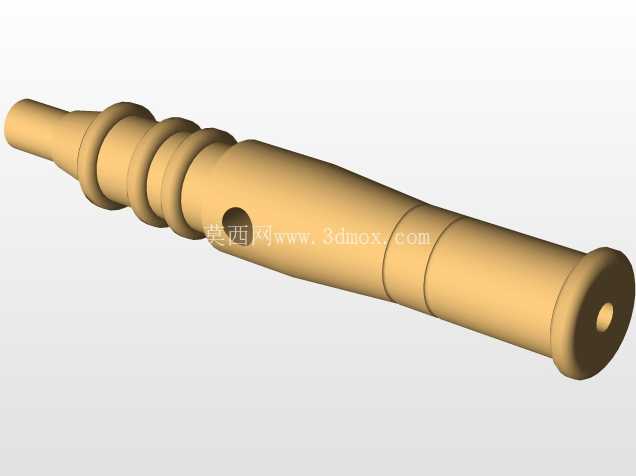

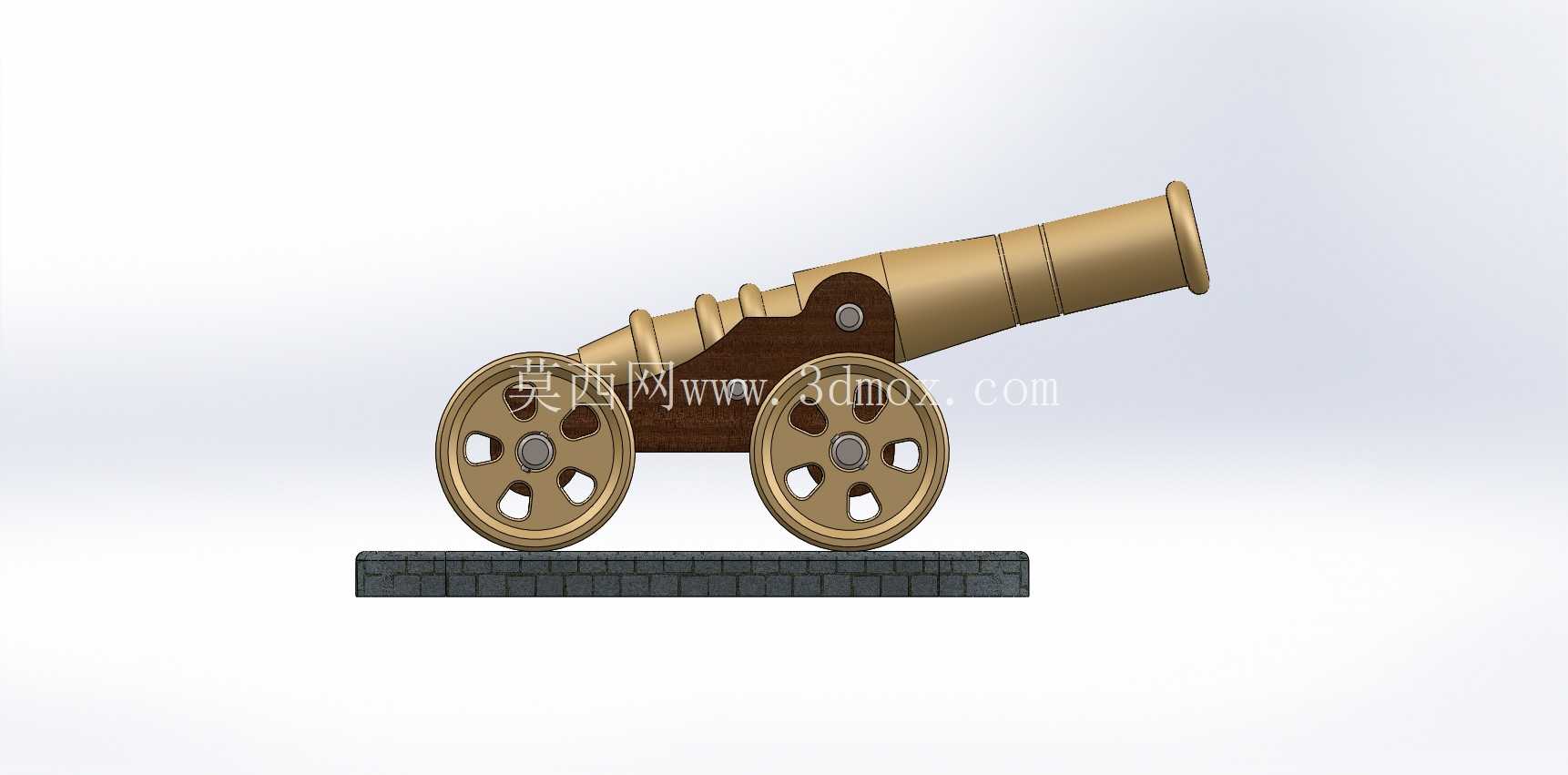

设计思路上，没有完全照搬古炮的复杂军工结构，而是针对摆件的使用场景做了轻量化简化：炮身部分保留了古炮前细后粗的锥度造型，外壁增设多道环形加强筋，既还原了古炮的视觉特征，也能在铸造时提升炮身的结构强度，避免薄壁铸件出现变形、缩孔缺陷；炮身与炮架的连接采用销轴式铰接结构，预留了小角度俯仰调节的间隙，既满足摆件的可动把玩需求，也控制了装配公差，不会出现铰接过松导致炮身随意垂落的问题。炮架部分采用双轮支撑+底座承托的组合结构，两个木质质感的炮架侧板通过横向销轴与炮身、轮轴连接，轮轴两端固定四个带辐条的金属质感炮轮，炮轮的辐条做了等距均分设计，轮缘做了圆弧倒角处理，既还原古轮的造型特征，也避免尖锐边角带来的磕碰风险；底部的方形承托底座表面做了仿石砖纹理设计，底座边缘做了圆角过渡，整体重心落在底座几何中心范围内，即使炮身调整到最大俯仰角度，整体结构也不会出现倾覆问题。

从外形尺寸与安装边界来看，整体结构的长宽高比例控制在3:2:2.5左右，炮身长度占整体总长度的70%，炮轮直径约为炮身最大外径的1.8倍，底座的长宽尺寸比炮架外侧最大宽度大15%，保证摆放时的支撑稳定性；各部件的装配间隙控制在0.1-0.2mm范围内，既满足铸造件的脱模公差要求，也能保证装配后各部件的配合精度，不会出现明显的拼接缝隙。炮身的内腔做了实心化处理，毕竟作为装饰摆件不需要具备实际发射功能，实心结构既能降低铸造时的工艺难度，也能提升整体的配重手感，避免摆件过轻易于倾倒；炮架与炮轮的连接采用过盈配合设计，轮轴与炮架侧板的孔位配合公差控制在H7/p6等级，装配后炮轮可顺畅转动但不会出现松脱晃动的问题。

在结构细节处理上，炮尾部分做了圆润的球头收尾，避免尖锐结构带来的安全隐患；炮架侧板的弧形轮廓完全贴合炮身的外壁锥度，装配后炮身与炮架的贴合面缝隙均匀，视觉整体性更强；底座的底部预留了四个浅槽式脚垫安装位，可粘贴防滑胶垫，进一步提升摆件在光滑桌面的摆放稳定性，避免挪动时刮花接触面。整个结构的分模逻辑完全适配砂型铸造的工艺要求，所有部件的拔模斜度控制在1-3度范围内，没有出现倒扣、深腔等不利于脱模的结构，各部件的壁厚控制在2-4mm之间，壁厚均匀过渡，避免铸造时出现壁厚差过大导致的应力集中、铸件开裂问题。针对铸造后的表面处理需求，各部件的外露面都做了平滑过渡处理，没有细碎的凹凸结构，便于后续做仿古做旧、金属喷涂等表面工艺处理，降低后期打磨、抛光的工序难度。
