卡通风格Q版玩具消防车结构设计

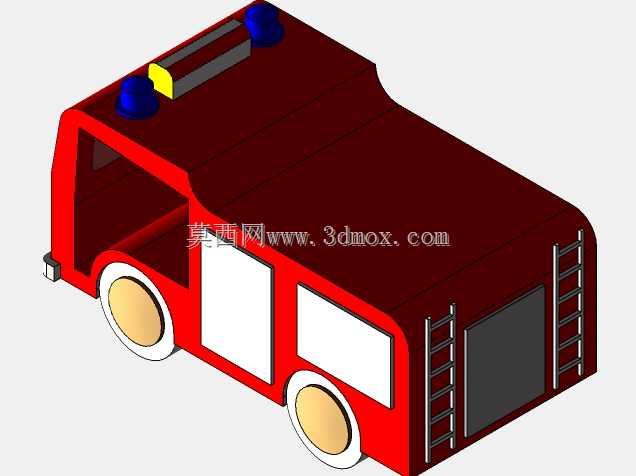

这款Q版玩具消防车的设计，首先锚定低龄儿童玩具的应用场景，整体造型在保留消防车核心识别特征的基础上做了大幅圆角钝化处理，所有外露棱边均做R3以上的圆角过渡，避免儿童玩耍时出现磕碰划伤的风险，适配3-6岁儿童的手持把玩尺寸需求。从功能特性来看，模型还原了消防车的核心视觉标识：车身主体采用消防红配色，顶部设置两个蓝色警示灯与黄色装饰块，车身侧面预留白色窗体区域，尾部搭载双侧爬梯结构与后置设备舱门，车轮采用米黄色轮毂配白色轮边的简化设计，既保留真实消防车的辨识度，又符合玩具产品的简化生产要求。设计思路上优先考虑注塑成型的工艺可行性，整车主体采用上下分壳的结构设计，减少倒扣结构，侧面爬梯与车身主体做一体化建模，避免后续装配的额外工序，轮窝位置预留标准玩具轮轴的安装孔位，孔径匹配通用3mm玩具车轴，轮轴安装位的轴向定位尺寸控制在2mm，保证车轮转动顺畅无卡滞。外形尺寸方面，整车长度控制在120mm区间，宽度控制在55mm，高度控制在60mm，符合儿童单手握持的尺寸边界，车身壁厚统一设置为2mm，兼顾结构强度与注塑成型的壁厚均匀要求，避免出现缩痕、翘曲等注塑缺陷。顶部警示灯采用独立凸台结构，与车身主体一体成型，后续可通过移印工艺完成分色，无需额外粘接零件，降低装配复杂度。车身侧面的窗体区域做下沉0.5mm的凹槽设计，方便后续贴纸粘贴定位，尾部设备舱门做浅浮雕处理，既还原真实车辆的舱门结构，又不增加模具的抽芯难度。从结构适配性来看，整车无尖锐突出结构，所有外凸零件的拔模角度统一设置为1.5度，满足注塑模具的开模要求，车轮与轮窝之间预留1mm的间隙，保证车轮转动时不会与车身发生摩擦干涉，爬梯结构的筋条宽度设置为1.5mm，既保证结构强度不会轻易断裂，又不会因为筋条过厚导致注塑表面出现缩印。这款模型的设计平衡了造型还原度与玩具生产的工艺要求，既能够让儿童快速识别消防车的功能属性，又满足批量玩具生产的结构合理性，可直接用于注塑模具开发，适配普通ABS塑料的注塑加工参数，无需额外做结构调整。
