软硬质饮品通用密封瓶盖结构设计

日常接触的碳酸饮料、瓶装饮用水、果汁茶饮等软质饮品，以及玻璃瓶装药酒、功能饮品等硬质封装饮品，瓶口密封的核心部件就是瓶盖，这类零件看似结构简单，实则直接决定饮品的保质期、运输安全性与用户开启体验。在快消品包装生产线中，瓶盖需要适配高速旋盖设备的卡爪定位要求，周向的棱边结构不能出现拔模斜度不均导致的卡料问题，否则会直接造成生产线停机，单条每小时三万瓶产能的灌装线停机十分钟，就会产生近五千瓶的产能缺口，这也是瓶盖结构设计时首先要考量的生产适配性。

从功能实现角度看，这类瓶盖的核心作用有三点：一是密封防漏，在运输堆叠、温差变化导致瓶内压力波动时，不能出现渗液、漏气问题，碳酸类饮品还要耐受一定的内部正压，避免瓶盖被顶出脱落；二是开启扭矩可控，普通消费者单手即可拧开，同时不会出现运输过程中自行松脱的情况；三是防盗环的断裂力设计合理，首次开启时防盗环能顺利与瓶盖主体分离，留下明确的开启痕迹，同时不会出现防盗环提前断裂或者无法断裂的问题。

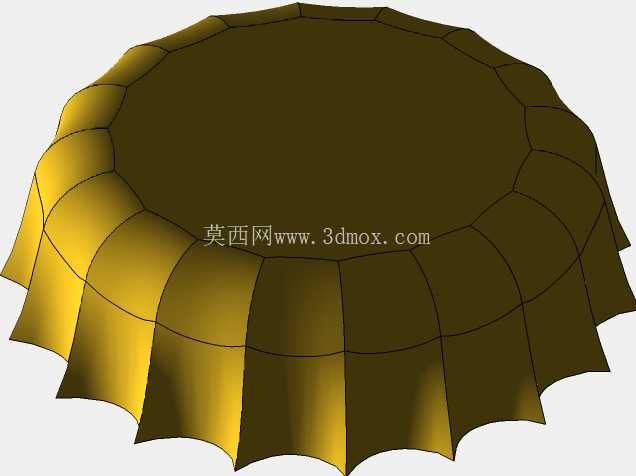

本次设计的瓶盖采用周向均匀分布的棱面结构，替代传统的全竖纹防滑结构，这种设计一方面能减少注塑成型时的材料应力集中，降低冷却过程中的翘曲变形概率，另一方面棱面的分段式结构能在旋盖时提供更稳定的摩擦力，即使手上沾有少量水渍也不会出现打滑情况。瓶盖内侧设计有连续的密封筋，装配时密封筋会嵌入瓶口的密封槽内，形成过盈配合，阻断液体与气体的渗漏路径，针对含气饮品的使用场景，密封筋的厚度做了梯度设计，靠近瓶口顶部的密封筋厚度更大，能承受更高的内部压力。

设计过程中首先要匹配对应瓶口的安装边界，目前主流的饮品瓶口采用标准的PCO1881或者PCO1810接口，瓶盖的内径、螺纹导程、牙型角度都要和瓶口完全适配，螺纹的配合间隙控制在0.1-0.15mm之间，间隙过大会导致密封不足，间隙过小则会造成旋盖扭矩过大，消费者难以开启。瓶盖的整体高度根据瓶口的螺纹段长度确定，保证旋紧后瓶盖底部刚好压在瓶口的支撑台阶上，防盗环的位置刚好卡在瓶口的防盗环卡槽内，不会出现上下窜动。周向的棱边数量经过反复验证，设置为24个时，既能保证足够的防滑接触面积，又能让注塑模具的型腔加工更简便，每个棱面的拔模斜度设置为1.5度，既方便脱模，又不会影响棱面的防滑效果。

从生产工艺角度看，这类瓶盖一般采用注塑成型工艺，使用食品级PP或者PE材料，设计时要保证壁厚均匀，整体壁厚控制在1.2mm左右，壁厚过大会导致材料浪费、冷却时间变长，壁厚过小则会导致结构强度不足，拧紧时容易出现开裂。棱面与瓶盖主体的过渡位置采用R0.3mm的圆角过渡，避免应力集中，同时减少注塑时的熔接痕问题。瓶盖顶部的平面预留了足够的标签粘贴区域，平整度控制在0.1mm以内，保证标签粘贴后不会出现翘边、脱落的问题。

在实际应用场景中，这类瓶盖除了适配常规的饮品灌装线，还要考虑冷链运输、高温仓储等极端环境，在-10℃到60℃的环境温度范围内，瓶盖的材料性能不能出现明显变化，密封性能保持稳定，不会因为低温变脆导致开裂，也不会因为高温变软导致密封失效。针对不同饮品的特性，还可以在瓶盖内侧增加垫片，比如含油脂的饮品需要增加阻氧垫片，延长产品保质期，酸性饮品则需要选用耐酸腐蚀的材料，避免长期接触导致材料降解。

设计时还要考虑用户的使用体验，瓶盖的边缘做了圆角处理，不会划伤消费者的手部，开启扭矩控制在1.2-1.8N·m之间，这个扭矩范围既能保证运输过程中不会松脱，又能让大部分消费者轻松开启。防盗环的连接桥宽度设置为0.5mm，断裂力控制在20-30N之间，首次开启时连接桥会整齐断裂，不会出现毛边残留，也不会因为连接桥过强导致消费者无法拧开。

在三维建模过程中，首先绘制瓶盖的主体旋转轮廓，通过旋转命令生成基础实体，然后绘制单个棱面的草图，通过圆周阵列生成周向的所有棱面结构，再通过螺旋线命令生成螺纹路径，扫描生成内侧的螺纹结构，最后添加密封筋、防盗环连接桥等细节特征。建模过程中要注意所有特征的拔模方向一致，避免出现倒扣结构导致无法脱模，所有的圆角、倒角特征要符合注塑工艺的要求，避免出现尖角导致的应力集中问题。完成建模后还要进行装配干涉检查，将瓶盖与标准瓶口模型进行装配，验证螺纹配合是否顺畅，密封筋的压缩量是否在合理范围内，防盗环的位置是否准确，确保设计的结构能满足实际生产与使用的要求。
