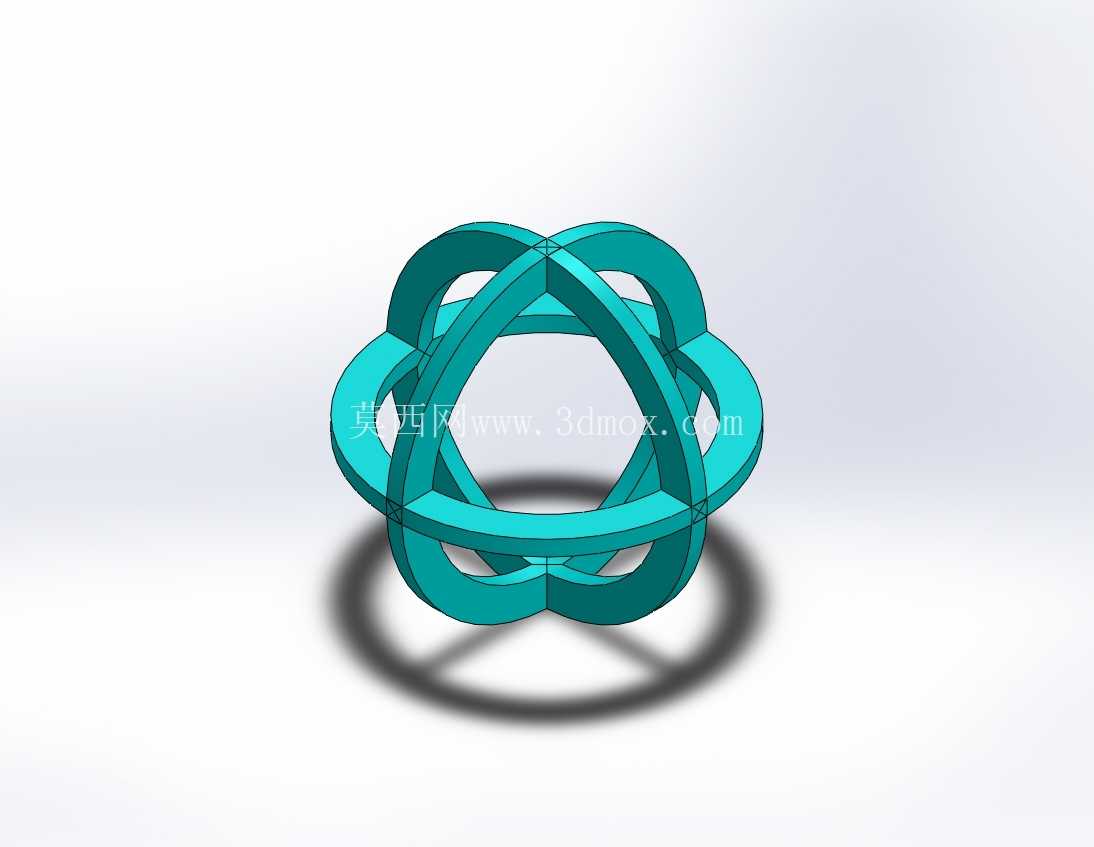

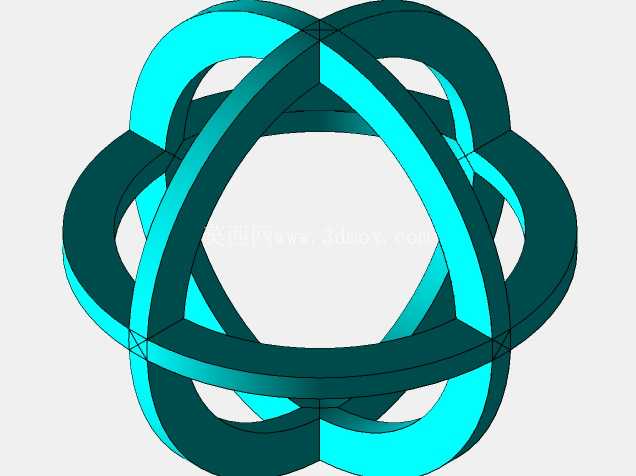

交错环结构固定笼球造型设计

　　这款固定笼球的结构设计，核心围绕1英寸球体的包覆定位需求展开，在铸造工艺场景中，这类构件常作为砂芯定位、流道缓冲的配套结构使用，也可作为小型工装的定位基准件，适配小型精密铸件的型腔内撑需求。从结构逻辑来看，设计时采用多组等径环形构件沿球体经纬方向交错排布，所有环带的曲率完全贴合1英寸球体的外球面，环带之间采用相切相交的连接方式，不存在突兀的直角转折，既保证了整体结构的对称性，也让铸造过程中的金属液充型流程更顺畅，避免出现尖角处的冷隔、缩孔缺陷。

　　在实际生产应用中，这类笼球结构固定在铸造型腔对应位置时，交错的环带之间预留了足够的过流间隙，不会阻断金属液的填充路径，同时环形结构自身的抗弯强度足够，在砂型紧实、合模施压的过程中不会出现变形偏移，能够持续维持对内部球体或者对应砂芯的定位精度。设计过程中没有采用实心包覆的结构，而是选择镂空交错环的形式，一方面是减少铸造过程的材料消耗，降低铸件的整体重量，另一方面镂空结构能够让型砂更好地与构件周围贴合，减少砂型的局部应力集中，避免起模、合模过程中出现砂型脱落的问题。

　　从安装边界来看，整个构件的最大外轮廓完全贴合1英寸球体的球面尺寸，没有向外突出的安装耳或者额外结构，使用时可以直接嵌入对应尺寸的球形型腔中，不需要额外设计安装避让位，适配小型精密铸件的紧凑型腔布局。环带的截面采用等宽的矩形截面设计，截面尺寸经过受力校核，既能够承受合模时的侧向压力，也不会因为截面过宽导致环带相交处出现壁厚过大的问题，从根源上减少铸造过程中厚大部位的缩松风险。在结构对称性上，所有环形构件沿球体中心呈中心对称排布，不管从哪个方向合模施压，受力都能均匀分散到各个环带上，不会出现局部应力集中导致的构件断裂问题。

　　这类结构除了在铸造模具中作为定位构件使用，也可以作为小型流体管路中的缓冲分流构件，交错的环带能够对管路内的流体进行均匀扰流，同时不会产生过大的流阻，镂空的间隙也不会截留流体中的杂质，避免出现管路堵塞的问题。建模过程中需要严格控制每个环带的旋转角度与曲率半径，保证所有环带的相交处完全顺滑连接，不存在错位或者间隙，否则在铸造时会在相交处产生飞边，增加后续清理的工作量。同时环带的所有边缘都做了微小的圆角过渡，避免尖角处的应力集中，既提升了构件自身的结构强度，也能减少合模时对砂型的切削作用，保证砂型的完整性。从实际使用的角度出发，这种固定笼球不需要额外的紧固件进行固定，依靠自身外球面与型腔的贴合度就能实现稳定定位，拆装过程十分便捷，适合在批量小型铸件的生产中重复使用，降低工装的更换成本。
