斯特林发动机结构设计三维数模

这套斯特林发动机的三维结构数模，完整还原了这类外燃式动力装置的核心传动与热功转换结构，可直接用于教学演示、原理验证以及小型动力装置的结构参考。从实际应用场景来看，这类小型斯特林发动机常被用于高校工程热物理课程的原理演示教具，也可作为小型余热回收场景下的低功率动力输出单元，部分低功耗偏远区域的小型发电装置、太阳能热发电试验台也会采用同结构的斯特林机作为核心动力部件，相较于内燃机，它对热源适应性更强，只要存在稳定温差即可做功，不需要依赖特定燃料的爆燃做功，运行过程振动更小、噪音更低。

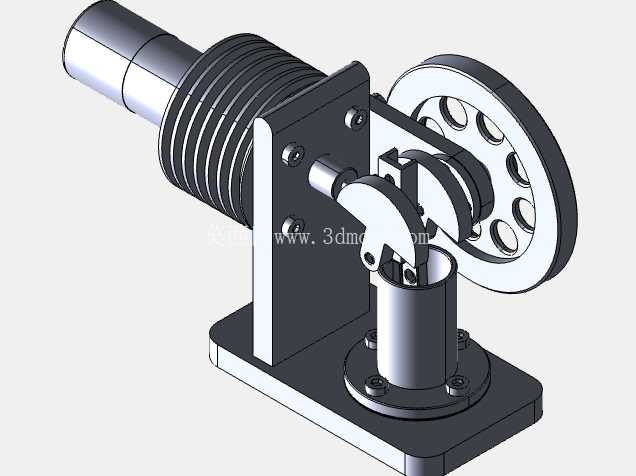

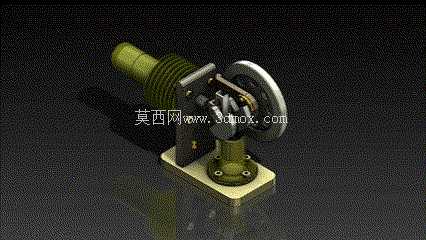

从结构功能特性来看，数模完整还原了置换气缸、动力活塞、曲柄飞轮组件、冷却散热段、安装基座几个核心部分：置换气缸侧的散热鳍片结构用于建立冷端与热端的稳定温差，热端受热后缸内工质膨胀推动动力活塞往复运动，通过曲柄连杆机构将活塞的直线往复运动转化为飞轮的旋转运动，飞轮自身的转动惯量用于抵消曲柄过死点的阻力，保证整套机构连续运转。整套结构的传动配合间隙在建模时做了符合实际装配的预留，活塞与缸壁的配合公差、曲柄销与连杆孔的配合间隙都参考了小型动力装置的常规设计值，不会出现运动干涉问题。

设计思路上，这套结构采用了立式偏置气缸布局，将置换气缸与动力气缸呈90度相位布置，能够最大化利用缸内工质的膨胀与压缩行程，减少无用功损耗；安装基座采用带固定孔的方形底板，四个安装孔的孔位与孔径参考了小型台式试验装置的通用安装尺寸，可直接固定在标准试验台架上，不需要额外制作转接板。散热段采用环形鳍片结构，鳍片间距与厚度参考自然冷却条件下的散热需求设计，在无额外风冷的工况下也能维持冷端温度稳定，保证冷热端足够的做功温差。

外形尺寸与安装边界方面，整套模型沿气缸轴向的总长度不超过180mm，飞轮端最大回转直径为70mm，安装基座的长宽尺寸为80mm*60mm，四个安装孔的中心距为65mm*45mm，适配M6规格的固定螺栓；动力输出轴从飞轮中心向外延伸20mm，轴径为8mm，带3mm宽的键槽，可直接连接小型发电机、减速箱等负载，不需要额外加工输出连接结构。所有运动部件的运动包络都在建模时做了校验，飞轮转动时不会与基座、气缸支架产生干涉，连杆摆动过程中与气缸侧壁的最小间隙保持在1.5mm以上，符合实际加工装配的公差要求。

从结构细节来看，气缸支架采用L型折弯式结构，同时承担动力气缸固定、曲柄轴支撑两个功能，减少了额外的支撑零件数量，降低装配复杂度；曲柄轴采用双支撑结构，两端都设置有轴套安装位，能够减少运转过程中的轴跳，提升机构运行稳定性；活塞与连杆的连接采用浮动销结构，可自动补偿小角度的装配偏差，避免运动过程中出现卡滞。整套结构没有冗余的装饰性零件，所有结构都服务于热功转换与动力输出的核心功能，零件数量控制在合理范围，既方便3D打印制作实物样机，也可作为原理类课程设计的结构参考模板。
