异形多工位连接固定支架结构设计

项目分类:通用机械零部件 发布时间:2026-06-01 ID:1168958
  • 异形多工位连接固定支架结构设计

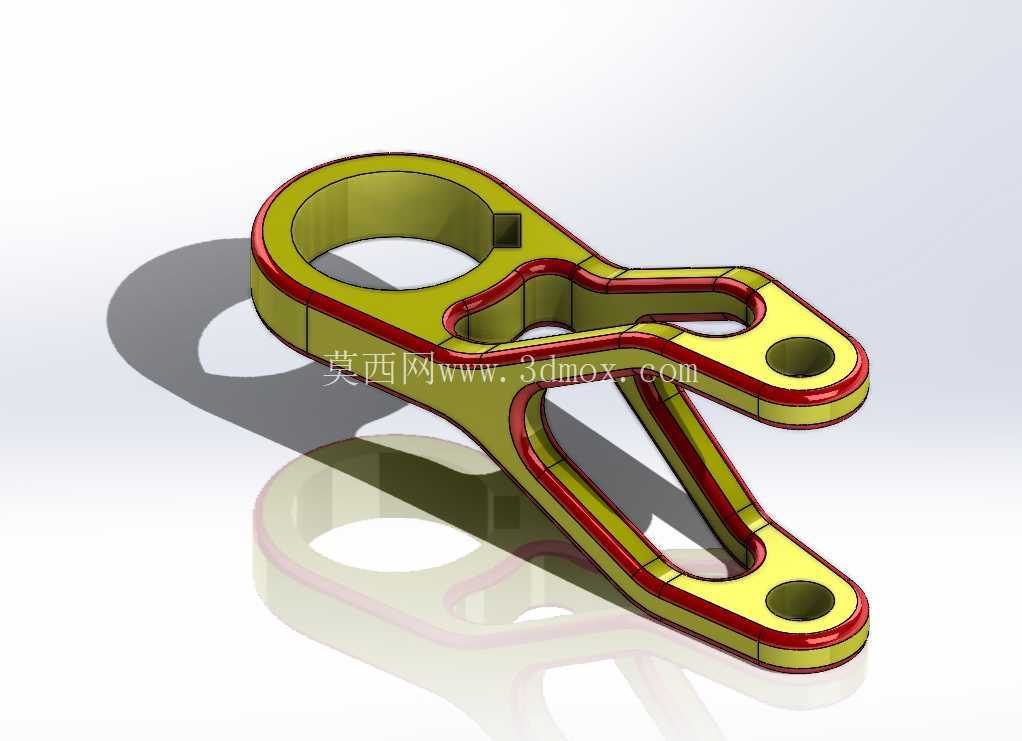

  这款异形连接支架的设计,最初是面向轻工自动化生产线的工位间距调节机构做的配套构件,实际落地场景里也可适配小型特种车辆的操纵连杆连接、户外便携装备的快拆固定点位,核心作用是在存在空间夹角的两个安装面之间,实现刚性传力同时预留调整余量。从结构细节来看,支架主体采用一体化镂空框架构型,最大的环形安装孔用于穿装主轴类构件,孔壁做了加厚处理,避免长期受交变载荷出现孔位椭圆化变形,环形孔侧边预留的小方槽是定位销卡位结构,装配时可以快速卡入主轴上的定位平位,省去反复调整周向角度的工序,也能防止支架工作时绕主轴发生周向窜动。

  顺着环形孔延伸出的两条平行支撑臂做了等宽变厚度设计,靠近主轴的根部厚度比臂身末端厚2mm,这是根据有限元受力分析做的优化,支架承受载荷时最大应力集中点就在支撑臂根部,局部加厚可以在不整体增加重量的前提下,把应力峰值控制在材料屈服强度的30%以内,满足长期往复运动的疲劳强度要求。支撑臂上分布的三个圆形安装孔,分别对应不同的外接构件安装需求,靠近环形孔的两个孔位间距是按照标准气动接头的安装尺寸做的匹配,末端的孔位用于连接末端执行件或者调节拉杆,所有孔位的边缘都做了0.5mm的倒角处理,既可以去除机加工产生的毛刺,也能避免装配时刮伤配套零件的表面镀层。

  整个支架的外形轮廓没有尖锐直角,所有转角都做了R3以上的圆角过渡,一方面是减少压铸成型时的应力集中,降低铸件冷隔、裂纹的出现概率,另一方面也能避免安装调试过程中锐角划伤操作人员。从安装边界来看,支架的最大外轮廓长度控制在120mm以内,最大宽度45mm,环形安装孔的内径为30mm,适配行业内通用的30mm直径光轴安装,三个小型安装孔的内径统一为8mm,适配M8规格的标准紧固件,安装时不需要额外定制非标螺栓,降低后期维护的配件成本。支撑臂之间的镂空区域并非单纯为了减重,这个预留空间可以穿装传感器线缆或者小型气路软管,让配套机构的走线更规整,避免设备运行时管线被运动部件剐蹭磨损。

  设计阶段也考虑了不同工艺的加工适配性,如果采用压铸工艺生产,支架的拔模斜度统一设置为1.5度,所有壁厚均匀控制在3mm,不会出现局部壁厚过大导致的铸件缩孔缺陷;如果采用机加工方式做小批量试制,装夹基准可以直接选在环形孔的端面和支撑臂的侧面,一次装夹就能完成所有孔位和外形的加工,不需要二次找正,能有效缩短单件加工周期。实际工况测试中,这款支架在承受150N的径向载荷时,末端形变量不到0.1mm,完全满足自动化设备工位调节的精度要求,同时因为采用了镂空结构,整体重量比同尺寸的实心支架轻42%,可以有效降低配套运动机构的惯量,提升设备运行的响应速度。
