蝙蝠侠主题蝙蝠飞镖影视道具结构设计

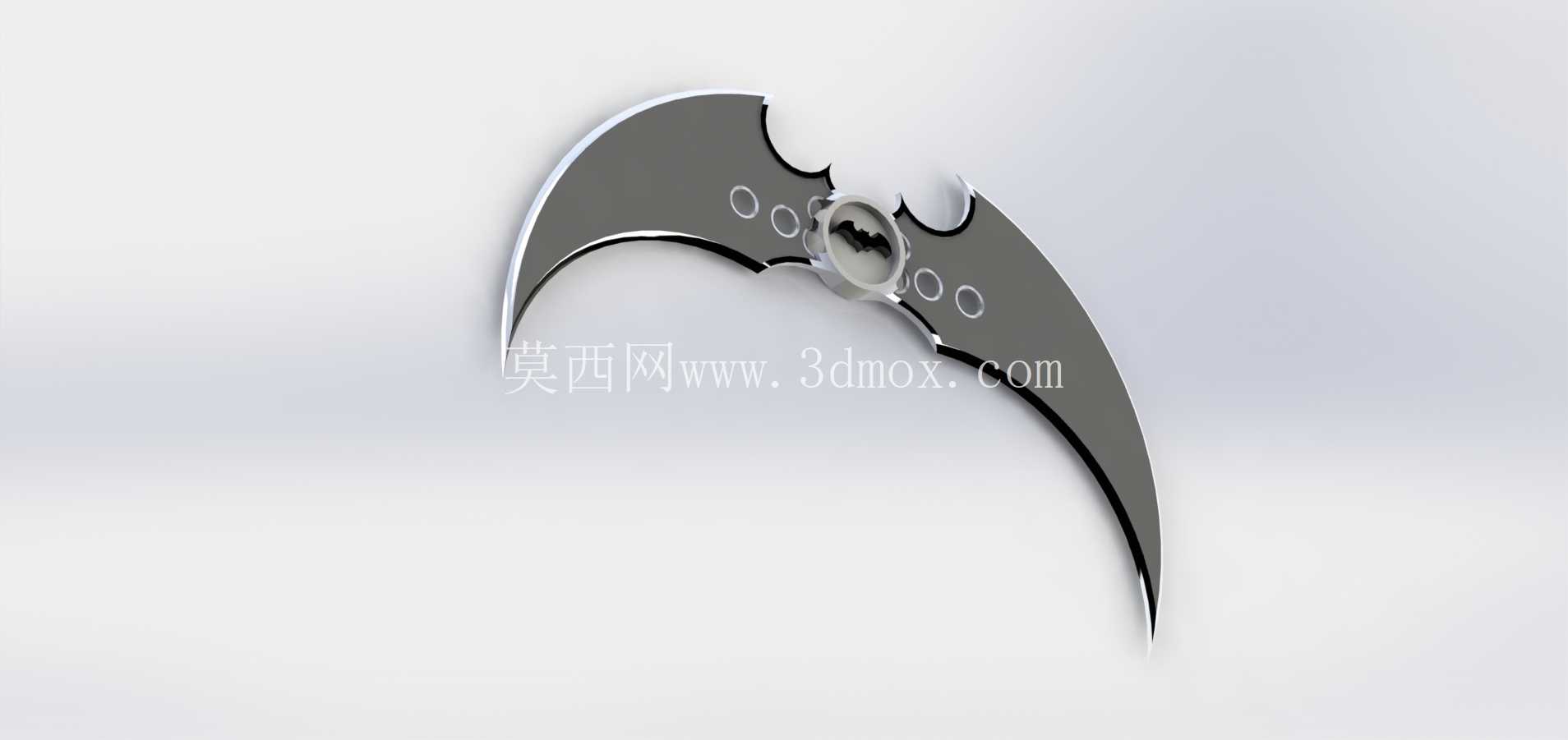

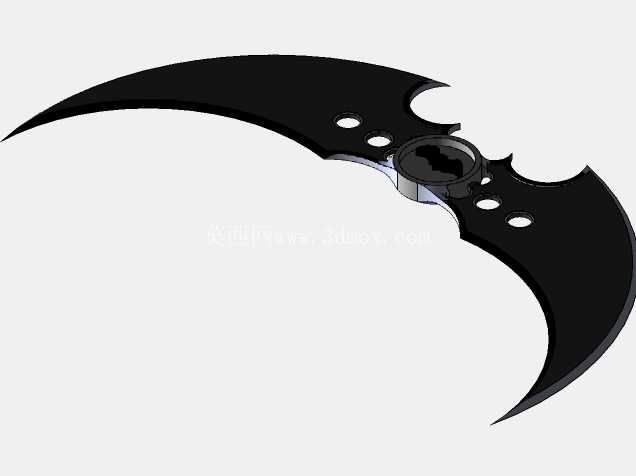

这款蝙蝠造型的投掷类道具设计，最初的需求来自影视cosplay道具制作与周边衍生摆件开发场景，在实际落地过程中需要兼顾展示质感与手持把玩的安全性，不能照搬影视设定里的锐边利刃结构，避免日常使用中出现划伤风险。从结构设计逻辑来看，整体采用对称式双翼布局，翼展方向的外轮廓做了连续的内凹弧面过渡，还原经典蝙蝠标识的视觉特征的同时，每一段刃口位置都做了0.8mm的圆角钝化处理，既保留了利刃的视觉观感，又消除了尖锐边角的安全隐患。中心位置设置了圆形的握持基座，基座表面做了防滑纹理处理，直径控制在28mm，刚好适配成年人三指捏持的尺寸边界，不管是作为手持道具摆出造型，还是作为摆件放置在展示架上，中心基座都能作为稳定的受力支撑点，避免翼型结构因为受力不均出现变形。

在壁厚设计上，整体采用等壁厚结构，主体壁厚设置为3mm，翼尖位置因为结构狭长，做了局部加厚到4mm的处理，避免铸造或者3D打印过程中出现填充不足、翘边变形的问题。翼面位置均匀分布了四个圆形通孔，一方面是还原原作的轻量化设计特征，降低整体重量，让手持时的重心更靠近中心握持区，投掷出手时的旋转稳定性更好；另一方面这些通孔也可以作为挂装孔使用，搭配挂绳就能作为挂件使用，拓展了道具的使用场景。中心基座和两翼的连接位置做了R3的过渡圆角，避免应力集中，就算是采用锌合金铸造或者PLA打印制作，反复拿取把玩也不会出现连接位置断裂的问题。

从实际应用场景出发，这款结构可以适配多种加工工艺，如果是做批量的金属摆件生产，可以采用失蜡铸造的工艺，依托铸造模一次成型，后续只需要做表面抛光、发黑或者电镀处理就能做出金属利刃的质感；如果是个人爱好者自制，采用FDM3D打印的话，不需要额外添加支撑结构，因为所有外伸的翼面结构和水平面的夹角都大于45度，打印时的层间结合力足够支撑翼型结构，不会出现塌边问题。表面处理的预留量在设计时已经考虑在内，整个外轮廓面预留了0.15mm的打磨余量，方便后续做表面细化处理，不管是做哑光黑的战术质感，还是做亮面镀铬的金属质感，都不需要额外修整结构。

在安装边界的设计上，如果是作为摆件搭配展示底座，中心基座的背面预留了一个直径5mm、深度2mm的定位孔，可以直接和展示底座上的定位柱配合，不需要额外粘接就能稳定放置，定位孔的位置做了沉台处理，就算是用双面胶固定也不会因为胶层厚度导致整体摆放倾斜。如果是作为cos道具搭配服装挂载，两翼的内凹弧面刚好可以卡在战术腰带的挂载位上，不需要额外设计挂载卡扣，依靠弧面的贴合摩擦力就能稳定固定，取拿也非常方便。

设计过程中特意调整了两翼的重量配平，通过调整翼面通孔的位置和大小，让整个零件的重心完全落在中心基座的圆心位置，这样如果作为展示件做悬浮展示，或者作为投掷类的软质道具使用，旋转过程中不会出现偏摆的问题。翼面的曲面做了轻微的弧面凸起，不是完全的平板结构，从中心向翼尖位置做了1.5度的斜面收窄，视觉上更有立体感，同时也能在铸造过程中更好地脱模，减少拔模斜度带来的外观影响。所有的边角位置都做了统一的圆角处理，没有尖锐的内角，不管是铸造时的模具填充，还是打印时的路径规划，都不会出现死角位置填充不足的问题，成品的良率更高。
