Gamecube游戏手柄曲面结构复刻设计

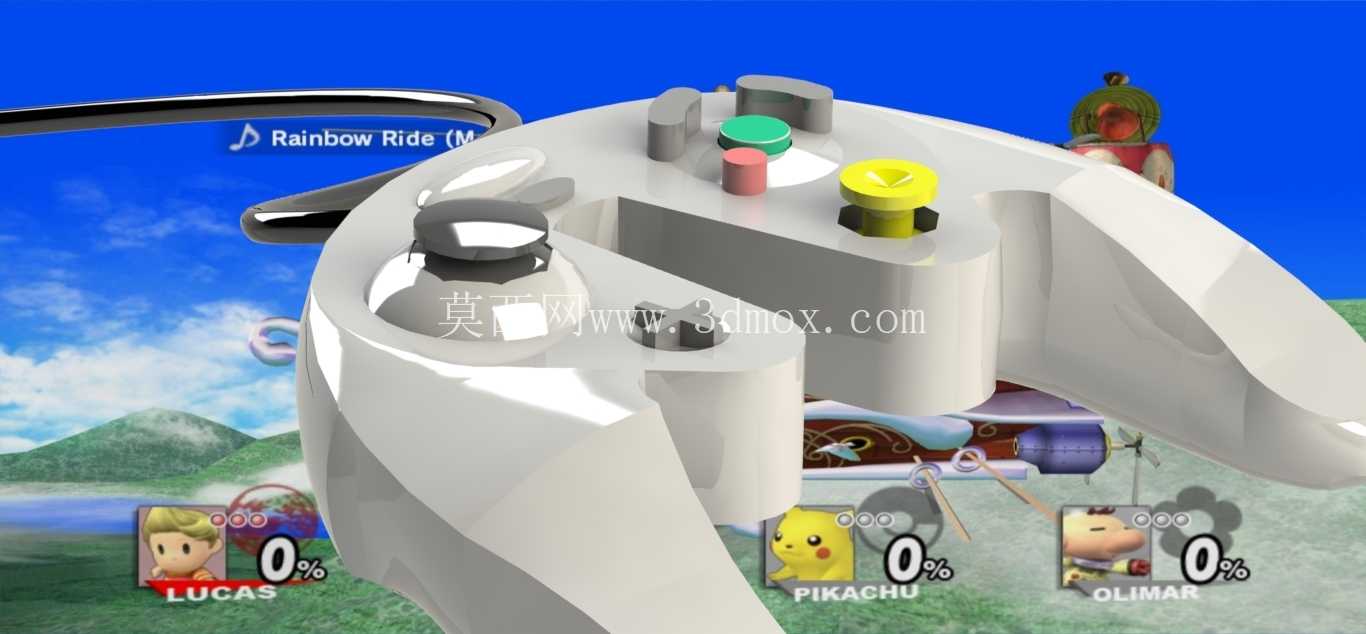

　　这次做这个手柄的曲面建模，最初的出发点就是练复杂自由曲面的构线思路，毕竟消费电子类手持设备的曲面，是很多刚接触曲面建模的工程师容易卡壳的板块，不像规则回转体或者平面拼接的结构，手持类产品的曲面要同时兼顾握持贴合度、按键排布的操作空间、内部元器件的容纳边界，稍有偏差要么握感硌手，要么内部装不下电路板和按键触点。先从实际使用场景说，这类游戏手柄的核心使用场景是玩家长时间单手握持操作，所有的曲面弧度都要贴合手掌自然弯曲的形态，掌托位置的凸起要刚好抵在掌心肌肉处，左右握把的收腰弧度要匹配手指自然蜷曲的角度，不能有尖锐的棱角，不然连续操作两三个小时就会磨得指根发红。从功能特性来看，手柄正面的几个功能按键高度是有明确差别的，不同颜色的按键对应不同的操作触发逻辑，最高的黄色摇杆要高出壳体表面8mm左右，保证拇指拨动的时候有足够的行程空间，旁边的绿色、红色功能按键高度依次降低，按键边缘都做了R1.5的圆角，避免按动的时候刮到指腹。顶部的肩键位置做了内凹的弧面，刚好容纳食指自然搭放的形态，触发压力的反馈行程要控制在2mm左右，按下去的阻尼感要均匀，不能有卡滞的问题。

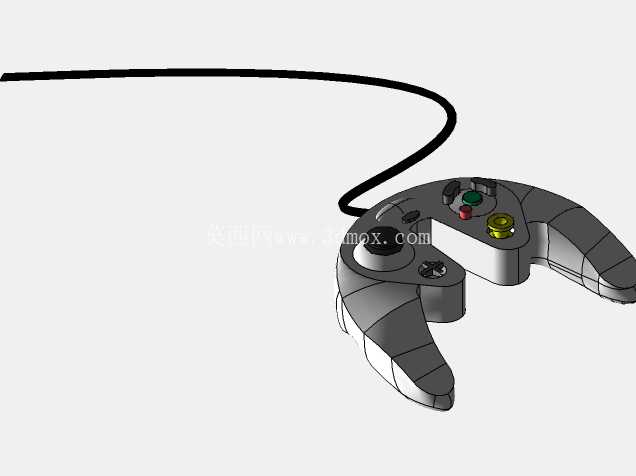

　　设计思路上，我没有一开始就直接拉曲面，而是先搭了内部的元器件占位骨架，先把电路板、按键触点、摇杆电位器、电池仓的位置和尺寸都定好，留够1.2mm的壳体壁厚空间，再从骨架往外偏置出壳体的基础曲面，这样做出来的外观不会出现外观看着好看、内部装不下零件的问题。构面的时候主要用四边面来搭主曲面，在握把和正面面板的衔接位置做了G2连续的过渡，避免曲面反光的时候出现明显的棱线，影响外观质感。外形尺寸方面，整个手柄的横向宽度控制在140mm，前后纵深是110mm，握把位置的最大厚度是35mm，这个尺寸是参考了成年男性手掌的平均宽度来定的，手小的用户也能轻松握住，不会出现够不到按键的问题。

　　安装边界上，壳体的上下盖采用卡扣加螺丝的固定方式，卡扣分布在握把的边缘位置，间距控制在20mm左右，螺丝孔隐藏在底部的防滑胶垫下面，保证外观面没有明显的拼接缝，正面的按键孔位和内部的按键座要保证0.1mm的同轴度，避免按键按动的时候出现偏磨卡滞的问题。其实做这类曲面产品，最容易忽略的就是脱模斜度，所有外观面的脱模斜度都做了1.5度，筋位位置的斜度加大到3度，避免后续开模的时候出现粘模的问题，表面做晒细纹处理，既可以提升握持的摩擦力，不容易手滑，也能掩盖注塑时候可能产生的轻微流痕。

　　很多新手做曲面的时候容易一味追求外观的流线感，忽略了实际的制造可行性和使用体验，比如把曲面做的过于凹凸，反而握持的时候硌手，或者壁厚不均匀导致注塑的时候出现缩痕，这些都是在建模阶段就要提前规避的问题。在按键排布上，两个摇杆的位置要错开拇指自然活动的干涉区域，左边的摇杆位置偏左上，右边的功能按键区偏右上，保证拇指在操作摇杆和按键的时候不需要大幅度挪动手腕，减少长时间操作的疲劳感。握把位置的底部做了轻微的外扩弧度，刚好卡在小指和无名指的指节位置，哪怕手出汗有点滑，也不会轻易从手里脱落。整个建模过程中反复调整了十几次曲面的控制点，尤其是掌托位置的弧度，每次调整完都对照手掌的握持姿态检查有没有干涉的位置，有没有空隙太大导致握持不稳的问题，毕竟手持类产品的人机体验，差个2mm的弧度，握感就会有很明显的区别。
