带星形镂空挂环的金属铃铛结构设计

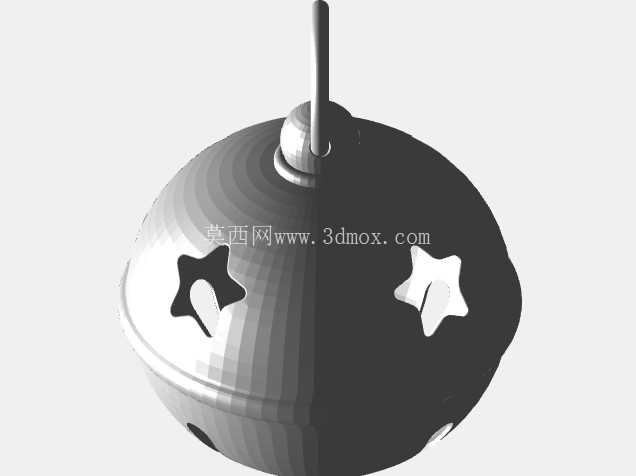

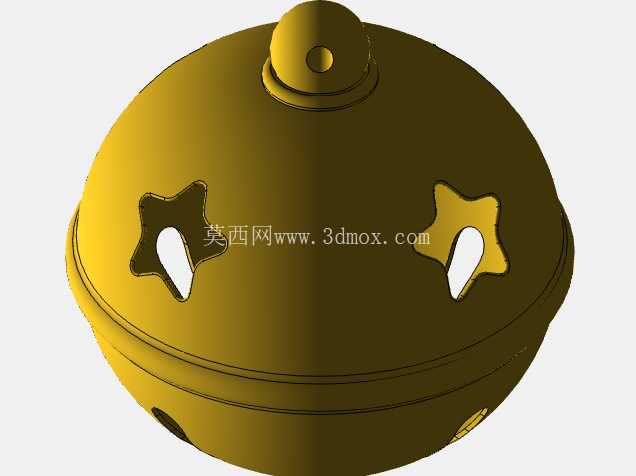

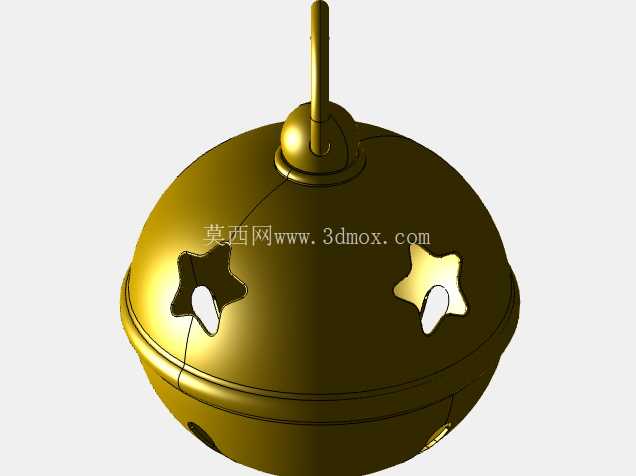

　　这款铃铛构件的整体结构采用上下半球合模的铸造工艺成型，顶部设置一体化铸造的挂环结构，挂环与铃身之间通过小圆台过渡衔接，避免应力集中导致的连接处断裂问题。铃身主体为正球形结构，中部设置一圈凸起的合模定位筋，既作为上下半球合模时的定位基准，也能在铸造完成后作为结构加强筋提升铃身的抗形变能力，在日常磕碰、跌落时可分散冲击力，避免球体出现凹陷变形。铃身表面开设两种镂空结构，上部为星形通孔，下部为长条形开槽，这类镂空结构一方面是满足铃舌晃动时的声音传出需求，让铃声可以从多个方向扩散，避免封闭球体导致的声音闷堵；另一方面星形镂空也兼顾装饰性，适配节日装饰、礼品配饰的场景需求。

　　从安装边界来看，顶部挂环的内孔尺寸适配常规挂绳、金属挂钩的穿入需求，挂环截面为圆形，不会对挂绳造成切割磨损，可适配直径3mm以内的各类挂接件，不管是挂在圣诞树枝条、礼品包装绳还是钥匙串上都能顺利安装。铃身内部预留足够的铃舌活动空间，下部的长条形开槽可限制铃舌的晃动幅度，避免铃舌在剧烈晃动时直接撞击镂空边缘造成结构破损，同时开槽的边缘做了圆弧过渡处理，铸造后无需额外打磨即可去除毛刺，不会出现划手的问题。在实际应用场景中，这类铃铛可作为节日装饰挂件使用，比如圣诞节场景布置时挂在圣诞树、花环上，也可作为礼品配件搭配在礼盒、手作饰品上，还可作为儿童玩具的发声配件，安装在毛绒玩具、手摇玩具上提供清脆的发声效果。

　　设计过程中需要重点考虑壁厚的均匀性，整个铃身的壁厚保持在1.5mm-2mm之间，避免铸造时出现壁厚不均导致的缩孔、冷隔缺陷，挂环与铃身连接的位置做了局部加厚处理，保证挂接承重能力，可承受至少5kg的拉力不会断裂。镂空位置的排布采用圆周均布设计，三个星形镂空沿铃身上部圆周120度均匀分布，下部的长条形开槽同样沿圆周均布，既保证铃身各个方向的结构强度一致，也让声音扩散更加均匀，不会出现某个方向声音明显偏小的问题。铃身的外表面做圆弧过渡处理，没有尖锐棱角，所有边角的圆角半径不小于0.5mm，使用过程中不会划伤皮肤，适配作为儿童用品配件的安全要求。

　　铸造工艺选择上，这类薄壁球形件适合采用失蜡铸造工艺，可保证表面光洁度，减少后续抛光工作量，合模线位置设置在中部的凸起筋处，后续打磨处理时可直接将合模痕打磨在筋条上，不会破坏铃身的球面完整性。从结构受力角度分析，当铃铛受到侧向撞击时，中部的加强筋可将冲击力传递到整个球面，避免局部受力过大出现凹陷，顶部的过渡圆台可分散挂环受到的拉力，避免挂接处出现应力断裂。铃身内部的铃舌悬挂点设置在顶部圆台的中心位置，保证铃舌晃动时始终处于球体中心，敲击铃身内壁的力度均匀，发出的声音频率一致，不会出现杂音。镂空的尺寸设计上，星形镂空的最小宽度大于3mm，避免铸造时出现砂芯断裂的问题，长条形开槽的宽度控制在2mm左右，既保证声音传出效果，也避免铃舌从开槽处脱出。整体结构没有复杂的倒扣结构，铸造后开模难度低，适合批量生产，后续表面处理可根据需求做镀金、镀银、烤漆等工艺，适配不同的装饰风格需求。
