带Matlab仿真接口的铰接式机械臂结构

这套铰接式机械臂结构的设计初衷，是面向小型工位的自动化取放、姿态调整作业场景，在3C电子零部件上下料、实验室样本转运、小型注塑件水口分离后的工位转移这类轻载作业场景中，这类结构紧凑的臂体往往比多轴重载工业机器人更具成本与空间优势。从结构布局来看，臂体采用壁挂式安装基座，基座端的圆形法兰盘直接对接设备立面的安装孔位，不需要额外铺设地面安装轨，能充分利用工位的垂直立面空间，对于排布紧凑的流水线工位来说，这种安装方式能节省至少0.3平方米的地面操作空间，也能避免臂体运行时与地面通行的物料推车、作业人员产生干涉。

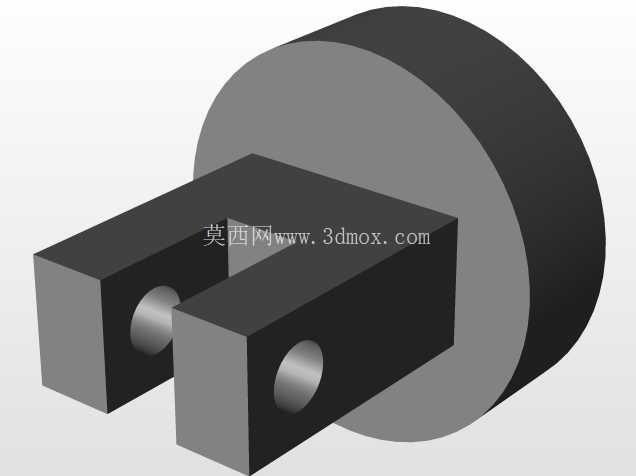

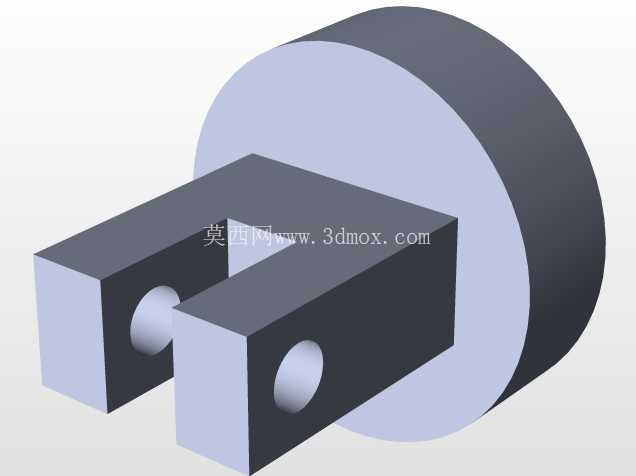

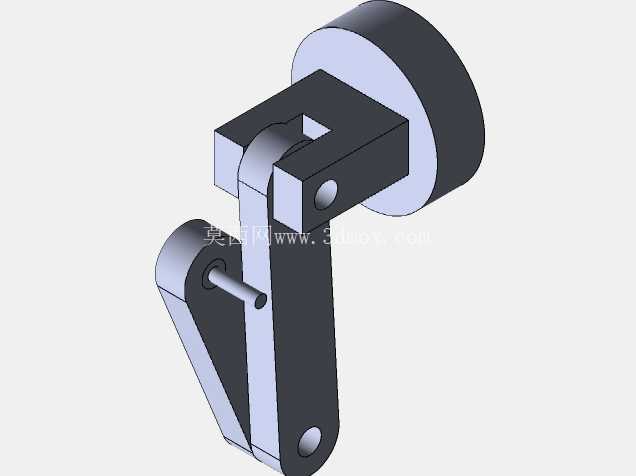

关节设计上，整套臂体设置两处转动铰接副，靠近基座的第一关节承担臂体整体的俯仰摆动功能，关节处采用销轴贯穿双侧支撑耳板的结构，配合轴套减少转动过程中的摩擦损耗，支撑耳板做了加厚处理，能抵消臂体伸展到最大行程时产生的倾覆力矩，避免关节处出现应力集中导致的结构变形。第二关节位于臂体中段，负责末端执行件的角度调整，两处关节的转动限位都通过结构件的实体干涉实现，不需要额外加装外置限位块，减少了装配时的调试工作量，也能避免限位元件失效导致的臂体过转碰撞。

从设计思路层面，这套结构在建模阶段就同步考虑了仿真验证的适配性，臂体各连杆的质心位置、转动副的摩擦参数、关节的转动阻尼都做了参数化设置，可以直接导入仿真环境中搭建运动控制模型，验证不同负载下的关节力矩输出、臂体运动轨迹精度，不需要在仿真阶段重新对结构件做参数拆分，能大幅缩短从结构设计到控制算法验证的周期。很多教学场景或者小型自动化项目中，机械结构设计和控制仿真往往是分开推进的，容易出现结构参数和仿真模型不匹配的问题，这套结构在建模时就统一了各部件的坐标系基准，各铰接点的转动轴线与仿真环境的关节坐标系完全对齐，导入后只需要设置驱动参数就能直接运行仿真。

安装边界方面，基座法兰的安装孔采用圆周均布设计，适配常见的壁挂式安装支架孔距，臂体完全收拢时的外轮廓尺寸不会超出基座的直径范围，在设备停机维护时可以将臂体收拢贴靠在安装立面，不会占用工位的操作通道。臂体完全伸展时的末端作业半径覆盖基座前方0.4米的扇形区域，这个作业范围刚好匹配小型流水线的工位间距，不会因为臂体伸展过长触碰相邻工位的设备。连杆部分采用等截面的矩形结构，在保证结构刚性的前提下尽可能减轻臂体自重，降低关节驱动件的负载要求，连杆上预留的安装孔位可以根据实际需求加装传感器、气管走线槽或者末端执行件的固定支架，不需要对连杆主体做二次加工。

实际应用中，这类臂体可以搭配气动夹爪、小型吸盘作为末端执行器，完成重量在1千克以内的工件转移作业，关节处可以根据精度需求选择舵机或者小型伺服电机作为驱动元件，结构本身的铰接间隙控制在0.02毫米以内，能满足轻载作业下的重复定位精度要求。不同于大型工业机器人的复杂铸造壳体结构，这套臂体的所有结构件都可以采用常规的板材切割、铣削加工完成，加工成本低，装配时只需要按照销轴、轴套、连杆的顺序依次组装，对装配人员的技术要求不高，适合小型自动化设备厂商快速搭建验证样机，也适合作为教学场景下的机械结构与控制仿真结合的实训载体。在结构细节上，所有铰接处的销轴都做了防脱设计，避免臂体长时间往复转动后销轴窜动脱落，连杆的棱边都做了倒角处理，既可以去除加工毛刺避免装配时划伤操作人员，也能减少臂体运动过程中与周边线缆、管线的剐蹭。
