仿蛙式泳动双足机械传动结构

这套仿生泳动机械结构，核心是通过单动力输入实现类蛙泳的双肢同步划行动作，可直接搭载于小型水下探测载体、泳池清洁作业单元或是仿生教学实验平台，替代传统螺旋桨推进结构，在浅滩、泳池这类存在较多线缆、杂物的水域作业时，能避免螺旋桨缠绕异物的故障，同时划动产生的水流扰动更小，不会惊扰水下观测目标，也不会搅动池底沉积的污垢影响清洁作业效果。

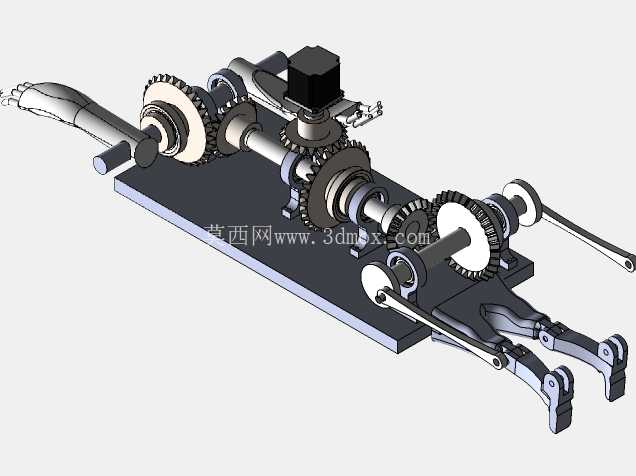

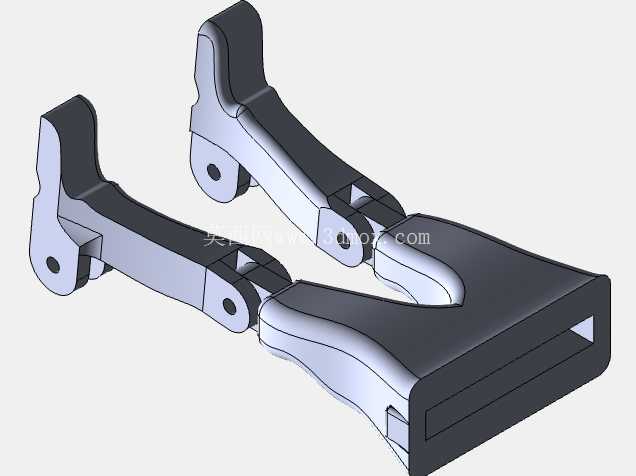

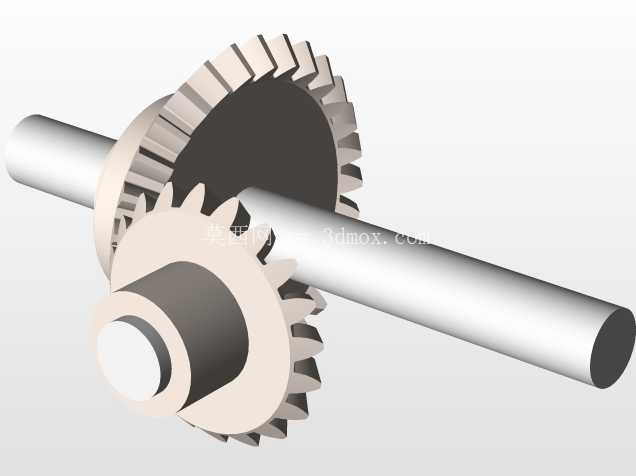

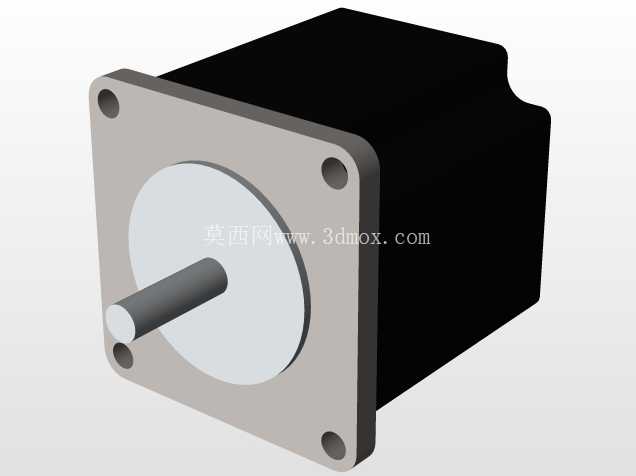

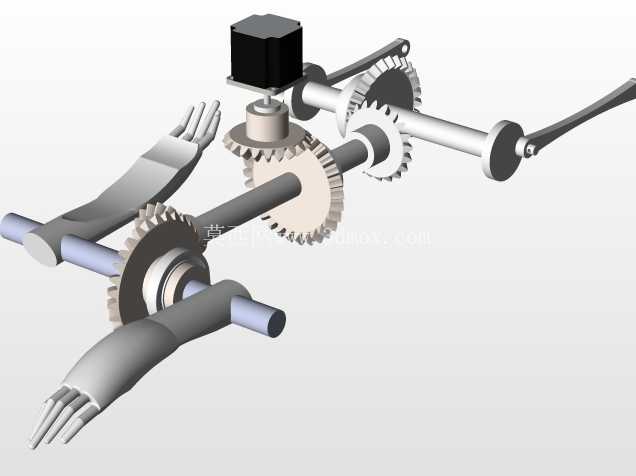

从传动链路设计来看，动力输入端设置在基座中部的安装位，可适配标准法兰安装的微型驱动单元，动力通过第一组锥齿轮完成90度转向传递，将竖直方向的输入扭矩转换为水平轴的旋转动力，水平轴上依次布置两组不同齿数的直齿轮，分别对应两侧肢体的传动链路，通过齿轮齿数匹配保证两侧肢体动作完全对称，避免单侧划动力度偏差导致载体行进偏航。每侧齿轮输出端连接曲柄连杆结构，将齿轮的连续旋转运动转换为摆臂的往复弧形摆动，摆臂末端铰接的仿生肢节设置了限位铰接结构，在向前复位阶段肢节会随水流阻力自然收拢减小迎水面积，向后划动阶段则在铰接限位作用下保持展开状态，最大化划水推力，这种被动式的肢节角度调整不需要额外增加驱动控制环节，仅靠机械结构即可实现划水行程的推力差，大幅简化了控制逻辑与整体重量。

安装基座采用平板式结构，所有传动轴承座都直接通过定位销与螺栓固定在基板上，基板预留了多组标准化安装孔位，既可以直接固定在密封舱壳体上作为独立推进模块，也可以加装浮力调节块组成独立的仿生泳动实验平台。整体结构的传动部件全部布置在基板上方，肢体摆臂的运动范围完全处于基板下方的水域空间，不会和上方搭载的控制模块、电池舱产生运动干涉，摆臂的最大摆动角度通过曲柄偏心距进行限制，出厂装配时调整曲柄销的安装位置即可适配不同的划水幅度需求，不需要重新加工传动零件，适配不同载体的推力要求。

在结构细节处理上，所有齿轮啮合位置都预留了润滑脂填充空间，轴承位置设置了简易的密封挡圈，可适配淡水环境下的长期作业需求，避免水中杂质进入啮合面加剧零件磨损。连杆铰接位置采用自润滑衬套，不需要定期加注润滑油即可保证铰接转动顺畅，减少水下维护的工作量。两侧传动链路的齿轮完全对称，零件通用率达到85%以上，加工时仅需要调整少量配合尺寸即可完成整套结构的零件生产，降低加工与备件储备成本。

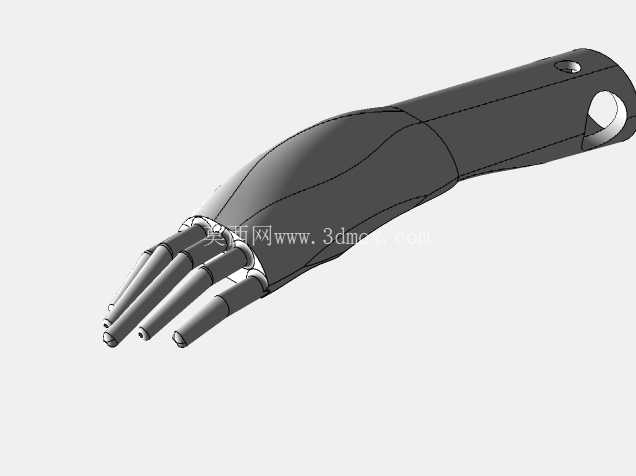

实际应用中，这套结构可以根据载体的排水量调整齿轮传动比，当需要更高的划动频率时，可更换输入端小齿数齿轮提升输出转速，适配高速巡航的作业需求；当需要更大的划动推力时，可增大曲柄偏心距，提升单行程的划水量，适配大载荷载体的低速推进需求。整套结构没有复杂的异形曲面零件，除了仿生肢节的流线型外壳需要通过注塑或3D打印成型外，其余传动零件、基座、摆臂都可以通过常规的铣削、车削加工完成，普通机加工车间即可完成全套零件的加工制作，不需要特殊的加工工艺，非常适合高校机械创新实验、小型水下作业设备开发商做快速原型验证使用。结构的整体重心落在基板中心位置，搭载到载体上时不需要额外增加配重即可保证载体的水中姿态平衡，减少姿态调整的控制能耗。
