圣诞老人造型挂饰压铸成型结构设计

这款圣诞老人造型挂饰的压铸模结构设计，核心围绕小尺寸装饰件的批量压铸成型需求展开，首先要匹配锌合金低温压铸的工艺特性，保证挂饰表面细节还原度与成型后的结构强度。从实际应用场景来看，这类挂饰主要用于圣诞季的家居墙面装饰、圣诞树挂件搭配，也可作为儿童节日周边小玩具，因此成型后的产品既要满足外观细节的表现力，也要兼顾日常悬挂使用的结构可靠性，避免出现边缘毛刺、结构断裂、挂孔错位等常见压铸缺陷。

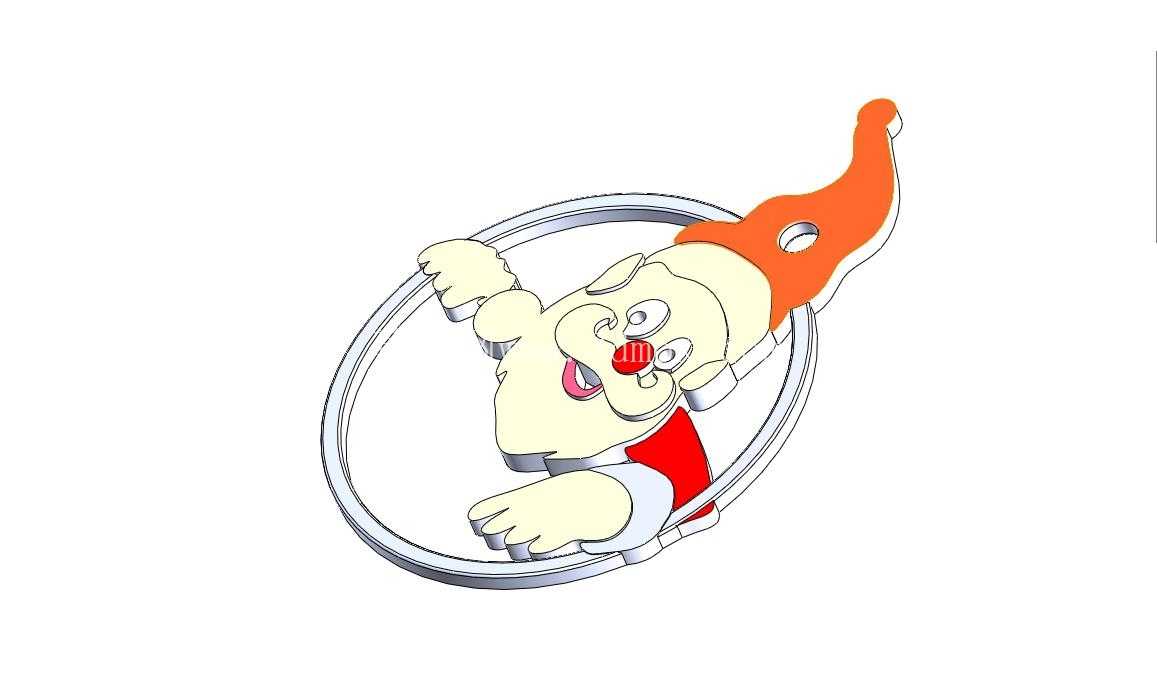

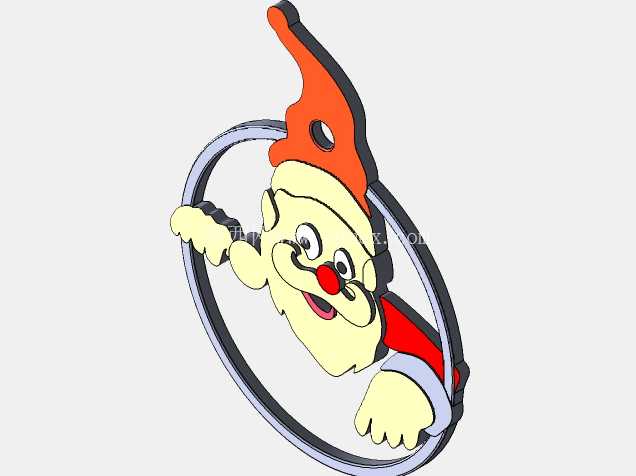

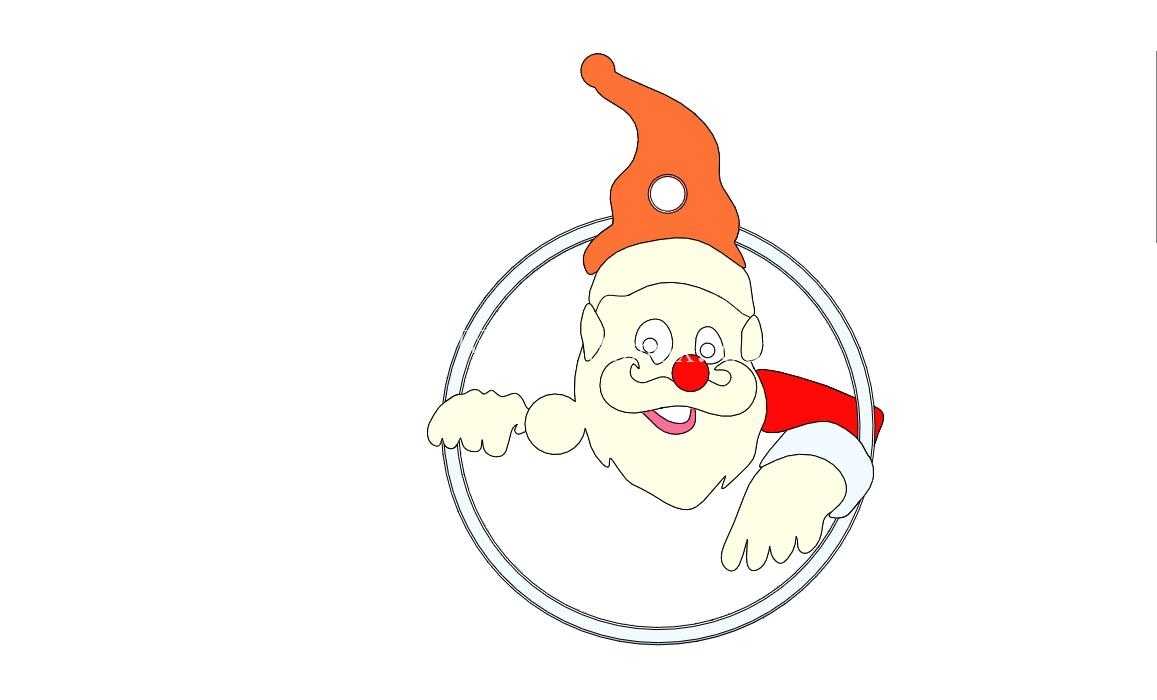

设计过程中首先确定了产品的整体外形边界，整体外轮廓控制在80mm左右的圆形环带范围内，圣诞老人主体造型凸起于环带平面，凸起高度控制在6mm以内，既保证造型的立体感，也避免压铸过程中出现壁厚不均导致的冷隔、缩孔问题。环带部分作为挂饰的主体承载结构，壁厚均匀设置为2.2mm，这个厚度既可以保证压铸时金属液的充型流畅性，也能让成型后的环带具备足够的抗弯折强度，日常悬挂过程中不会因为轻微磕碰出现断裂。圣诞老人的造型细节部分，比如帽檐的轮廓、面部的五官纹理、手部的造型线条，都做了0.3mm的脱模斜度处理，避免开模时出现粘模、纹理拉伤的问题，同时所有的棱角位置都做了R0.5mm的圆角过渡，一方面减少压铸时金属液的流动阻力，另一方面也避免成型后的产品出现锐边，提升使用时的安全性，尤其是针对儿童使用场景，锐边倒钝是必须满足的结构要求。

挂孔的位置设计在圣诞帽的顶端区域，孔直径设置为3mm，孔周边做了局部加厚处理，加厚区域厚度达到3mm，分散悬挂时的应力集中，避免挂孔位置在长期悬挂受力后出现开裂。考虑到压铸成型后的后续表面处理需求，整个产品的分型面设置在环带的中部分型位置，这个位置的分型线刚好可以被环带的轮廓边缘遮挡，最大程度减少分型线对外观面的影响，降低后续抛光、电镀、喷涂工序的工作量。浇注系统的设计采用了侧浇口进料，浇口位置设置在环带的底部边缘，进料方向顺着金属液充型的流动方向，让金属液可以平稳填充整个型腔，避免出现卷气、夹渣的问题，同时浇口残留的位置在产品的非外观面，后续去除浇口的工序不会破坏圣诞老人的主体造型外观。

从模具的结构设计来看，动定模的镶件都采用了预硬钢材质，对应圣诞老人面部、帽饰这些细节丰富的区域，做了局部镶拼结构，一方面方便后续的纹理加工与抛光，另一方面如果生产过程中出现局部磨损，可以单独更换镶件，降低模具的维护成本。冷却水道的布置围绕型腔周边均匀排布，水道距离型腔表面的距离控制在12-15mm之间，保证成型过程中型腔各区域的温度均匀，避免因为冷却不均导致产品出现变形、尺寸超差的问题。顶出机构的设计采用了顶杆顶出，顶杆位置都布置在环带的背面以及圣诞老人造型的非外观面，顶杆直径设置为2mm，顶出过程中保证受力均匀，避免产品顶出时出现顶白、顶穿的缺陷。

实际生产适配性方面，这套模具可以适配常规的160吨卧式冷室压铸机，安装尺寸匹配标准的模架规格，不需要额外做定制化的模架改装，降低模具的制造成本与生产适配难度。成型后的产品可以直接进行后续的表面彩绘、电镀或者喷塑处理，表面粗糙度可以达到Ra1.6的水平，不需要额外做大量的打磨工序就能满足装饰件的外观要求。结构上还考虑了挂饰的装配兼容性，挂孔的尺寸可以适配常规的挂绳、金属挂钩以及圣诞树上的常规挂扣，不需要额外做连接件的定制，能够直接对接下游的装饰用品组装工序。针对小尺寸压铸件常见的飞边问题，设计时在分型面周边做了0.1mm的溢料槽，收集充型过程中前端的冷金属，减少飞边的产生，降低后续去飞边的人工成本。整个结构设计在保证造型还原度的前提下，最大化兼顾了压铸生产的工艺性、产品的使用强度以及后续工序的加工便利性，能够满足批量生产的良率要求。
