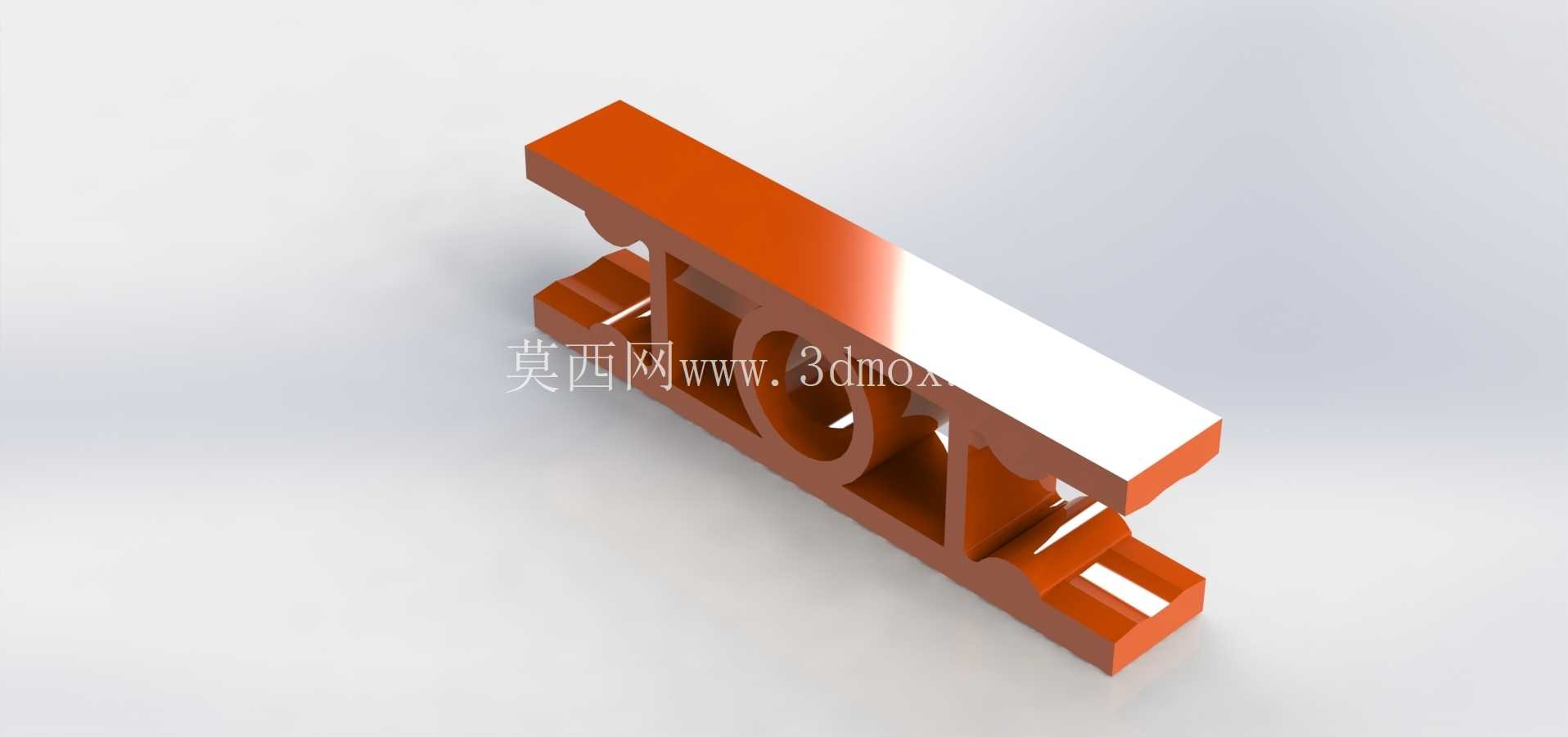

K'nex拼装结构用橙色双位连接夹件

这款双位夹件是面向拼装结构教学场景开发的专用连接构件，主要适配标准K'nex拼装体系的杆类、片类零件，在校园科创项目、结构力学演示教具、简易机械原型搭建场景中承担相邻构件的快速锁紧与定位作用。从实际使用场景来看，这类夹件常被用于搭建桁架结构的节点位置，替代传统的螺丝锁紧或粘接固定，让拼装过程无需额外工具，学生在调整结构受力路径时可以快速拆装重组，非常适合课堂上的结构验证实验，比如搭建简支梁模型、小型桁架桥原型时，用这类夹件做节点，既能保证连接刚度满足静载演示需求，又能随时调整杆件角度，对比不同节点布局下的结构形变差异。

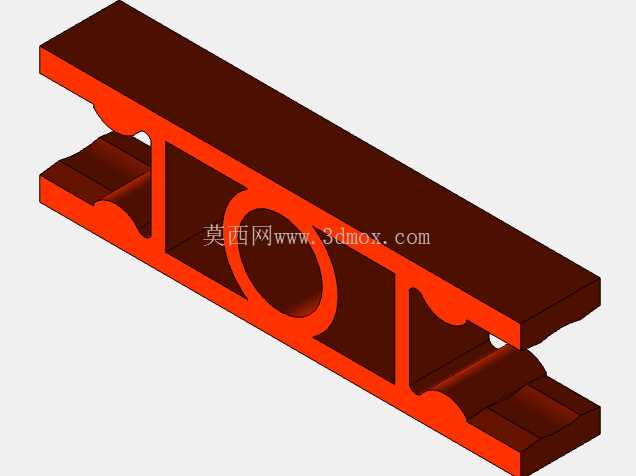

从功能特性上看，夹件采用双侧对称的卡槽设计，两个独立的夹持槽分别对应不同方向的拼装杆件接入需求，槽位的内卡舌做了微凸止退结构，当标准尺寸的K'nex杆件推入卡槽后，卡舌会嵌入杆件表面的定位凹位，避免拼装完成后受侧向力出现松脱，同时夹件中部的镂空减重结构并非单纯为了省料，而是预留了跨接第三个片类零件的安装空间，当需要在夹件位置叠加固定拼装片时，中部的空腔可以容纳片件的连接凸点，不会出现装配干涉。夹件的上下端面做了平行度校准，当夹件作为底部支撑件放置在平面上时，两端的支撑面可以同时贴合台面，不会出现翘曲晃动，保证搭建的结构基准面平整。

设计过程中首先锁定的是适配边界，所有卡槽的内尺寸严格匹配K'nex体系的标准杆件截面公差，槽宽的公差带控制在0.1mm以内，既不会因为槽宽过窄导致杆件插入阻力过大，学生拼装时费力，也不会因为槽宽过松导致连接后出现旷量，影响整体结构的刚度。夹件的壁厚做了等厚设计，整体壁厚保持在2.2mm，不管是采用注塑成型还是铸造工艺做小批量样件，都能避免壁厚不均导致的缩痕、冷隔缺陷，成型后的零件残余应力分布均匀，反复拆装插拔也不容易出现卡槽开裂的问题。夹件的所有棱边都做了R0.5mm的圆角过渡，没有尖锐的飞边棱角，学生在课堂上使用时不会划伤手，符合教学用具的安全要求。

安装边界方面，这款双夹件的整体长度适配标准K'nex拼装的网格间距，当两个夹件对向安装连接同一根杆件时，预留的间隙刚好可以容纳一个标准厚度的拼装垫片，不需要额外裁切调整。夹件的夹持方向呈垂直布局，一个卡槽沿夹件长度方向布置，另一个卡槽沿宽度方向布置，接入的两根杆件可以形成90度的正交连接，不需要额外的角度转接件就能搭建直角框架结构，在搭建小型机械原型的机架部分时，这种正交双夹的设计可以大幅减少所需的零件种类，降低拼装的复杂度。夹件表面没有多余的装饰纹理，平整的外表面可以方便粘贴应变片，在做结构力学实验时，能够直接在夹件表面采集节点处的应力数据，不需要额外打磨处理表面，适配教学实验的测试需求。

从实际使用的耐用性角度考虑，夹件的卡舌位置做了局部加厚处理，因为反复插拔过程中卡舌是受力最集中的位置，加厚后卡舌的抗疲劳强度提升，经过上百次插拔后依然能保持足够的夹持力，不会出现卡舌断裂导致零件报废的问题。夹件的橙色配色也不是随意选择，高饱和度的橙色在拼装结构中很容易识别节点位置，学生在检查结构连接可靠性时，可以快速定位所有夹件的安装位置，排查是否有漏装、松脱的节点，提升结构调试的效率。在做小型传动结构搭建时，这类夹件还可以作为滑轮的支撑座，在中部镂空位置穿入转轴，就能将夹件作为固定支座使用，拓展了零件的使用场景，不局限于单纯的杆件连接。
