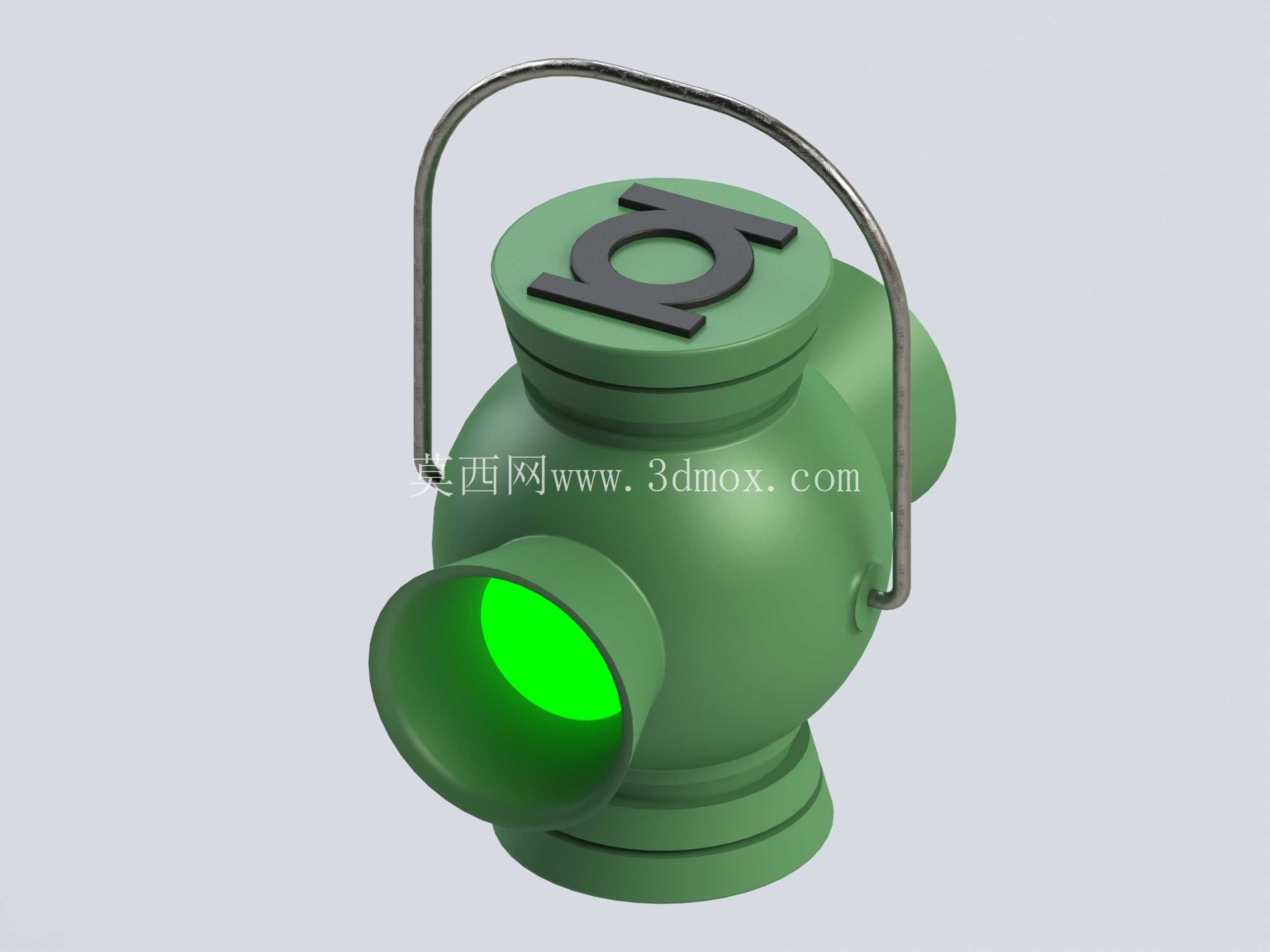

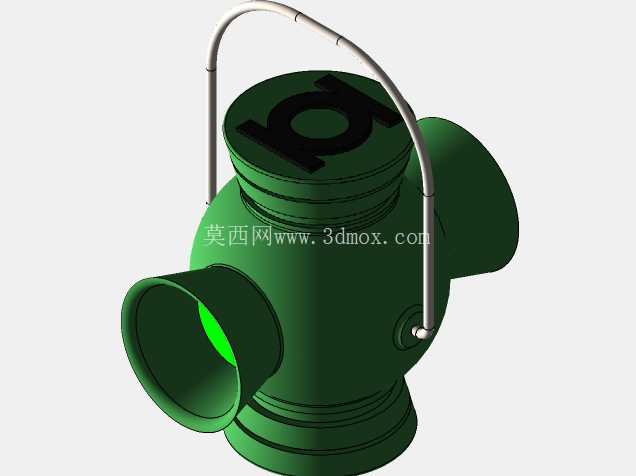

绿灯侠主题手提信号灯实体结构设计

　　这款手提式信号灯的结构设计，最初是面向影视道具复刻、主题展陈装置领域做的实体化落地，日常也可作为创意桌面摆件、主题氛围照明器具使用，区别于常规平面IP周边，完全按照可实际装配、可实现发光功能的实体产品逻辑完成三维结构搭建。从实际使用场景出发，设计时首先考虑了手持移动的使用需求，顶部的金属提手做了圆弧过渡处理，弯折半径匹配成年人手掌抓握的人机尺寸，提手与灯体主体的连接位置做了内嵌式转轴结构，既可以实现提手的多角度翻转调整，平放收纳时也能完全贴合灯体顶部轮廓，不会额外突出占用摆放空间，提手的截面直径经过受力校核，日常提拿移动时不会出现结构变形，长期使用也不会出现连接位置的松脱问题。

　　灯体主体采用了多通式的圆润腔体结构，三个方向的出光口做了统一的内凹式筒状设计，其中正面出光口为主要发光面，内部预留了发光组件的安装腔体，可适配常规的纽扣电池组、小型LED灯板的安装空间，出光口的内圈做了阶梯式限位结构，既可以固定透光镜片的安装位置，也能遮挡内部发光组件的边缘结构，从外部观察时不会看到内部的线路与板件，保证外观的完整性。顶部的IP标识采用了凸起式的嵌合结构，和灯体上盖做了分件设计，既可以采用不同颜色的材质做区分提升辨识度，也能在后期做表面处理时单独做喷涂、电镀工艺，不需要做复杂的遮蔽工序，降低实际生产的加工难度。

　　整个灯体的外壳壁厚做了均匀化处理，所有转角位置都做了圆角过渡，没有尖锐的棱角结构，如果采用铸造工艺做金属材质的量产，均匀的壁厚可以避免浇筑过程中出现缩孔、冷隔的缺陷，圆角结构也能提升熔体的流动顺畅度，减少铸件的应力集中问题；如果采用3D打印做小批量定制，均匀壁厚也能减少打印过程中的翘曲变形，降低支撑材料的使用量。从安装边界来看，灯体底部做了平整的法兰式底座结构，底座直径大于灯身主体的外径，放置在平面上时可以保证足够的支撑稳定性，不会因为轻微的触碰出现倾倒，底座内部预留了电池仓的安装空间，电池仓盖采用旋转卡扣式的连接结构，不需要额外的螺丝固定，更换电池时操作更便捷，同时底座的平整结构也预留了加装磁吸底座、固定支架的安装接口，可根据不同的使用场景拓展固定方式。

　　三个出光口的内部腔体做了连通设计，既可以减轻整体的结构重量，也方便内部线路的布设，不需要在壳体上额外开设走线槽，保证壳体外观的整体性，出光口的外圈做了和上盖一致的阶梯凸缘结构，和灯身主体的曲面做顺滑衔接，没有突兀的结构转折。提手的连接位置隐藏在灯身两侧的凸台结构内部，凸台既可以强化连接位置的结构强度，避免提手受外力拉扯时出现壳体开裂，也能遮挡连接转轴的结构缝隙，让整体外观更整洁。在结构设计阶段，所有分件的连接位置都做了对应的定位止口，装配时可以快速对齐，不需要反复调整位置，相邻分件的配合间隙控制在0.1mm以内，装配后不会出现明显的拼接缝隙，也不会因为公差累积出现装配困难的问题。考虑到作为氛围照明使用的场景，灯体内部的发光组件安装位做了通用化设计，既可以安装常亮的LED灯板，也可以加装简单的控制电路实现呼吸闪烁的发光效果，不需要对壳体结构做额外修改。如果作为影视道具使用，整体的结构强度可以满足拍摄过程中的移动、摆放需求，不会因为日常的磕碰出现结构损坏，金属质感的提手搭配哑光质感的灯身壳体，也能更好的还原原作的视觉质感，不需要做过多的后期表面处理就能达到不错的展示效果。
