旋转陀螺造型铸造结构练习件

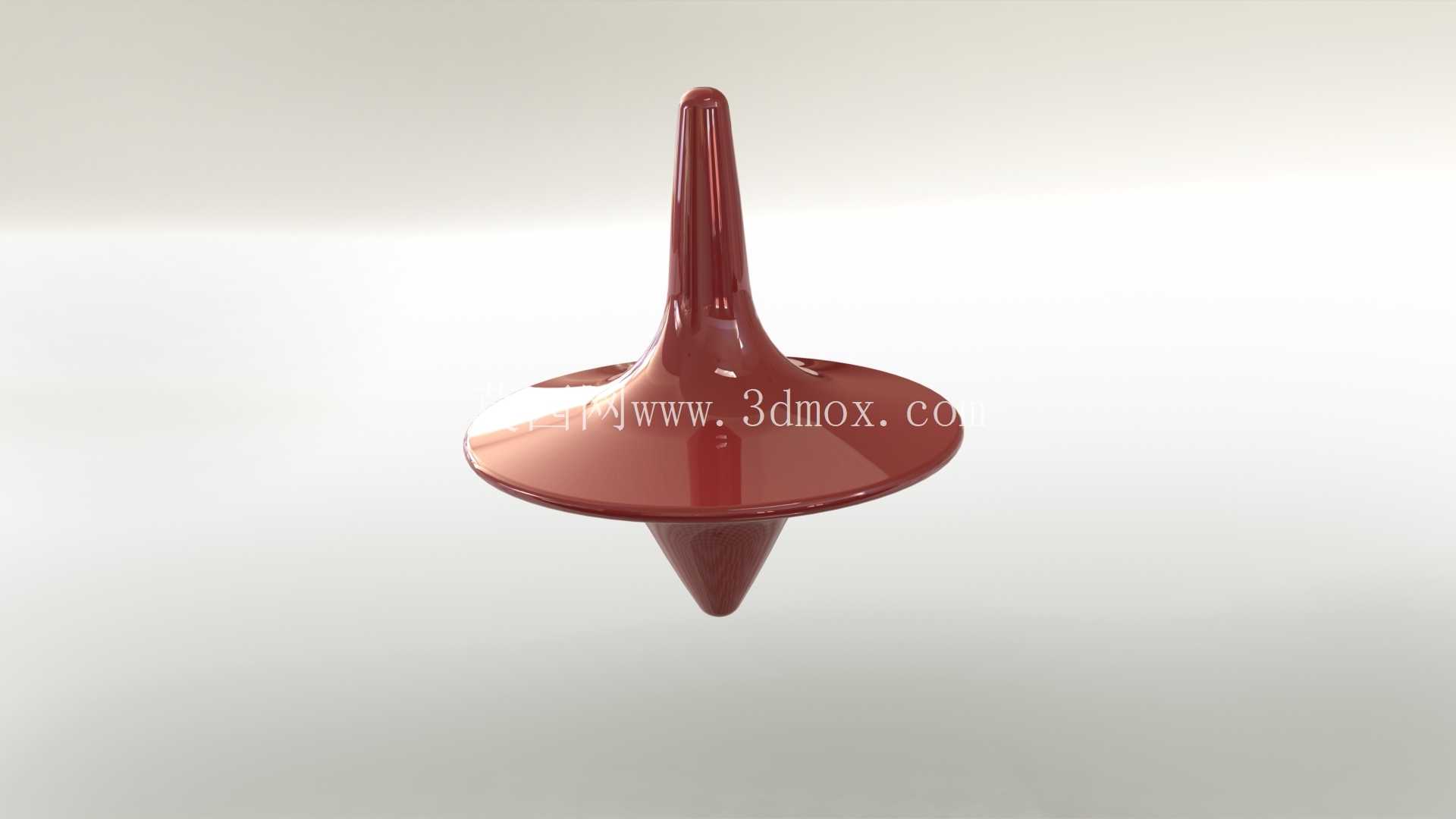

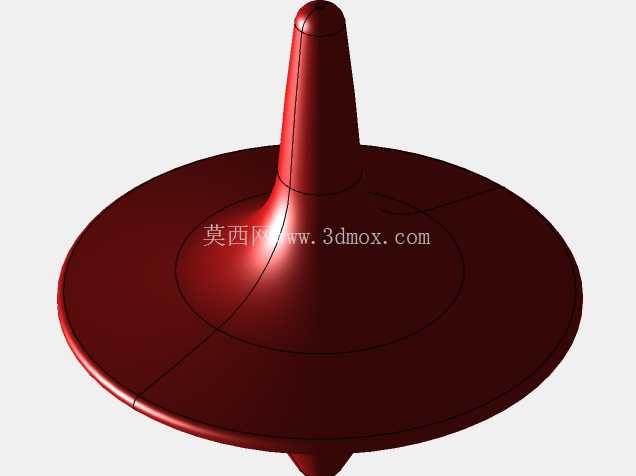

　　这个回转对称结构的练习件，核心是围绕铸造工艺里的旋转特征成型逻辑做的实操训练载体，日常在铸造工艺实训、结构建模精度校验场景里用得很多。先看外形的尺寸边界，整体是完全的中心轴对称结构，上部是细长的锥状握持段，中段是外扩的圆盘形配重环，下部是尖锐的定心锥头，所有曲面都围绕中心旋转轴生成，没有侧向的凹凸倒扣结构，做模具分型的时候可以直接沿着最大外圆的轮廓面做水平分型，不需要额外设计侧向抽芯结构，能大幅简化模具的加工难度，很适合刚接触旋转特征建模、铸造模具分型设计的从业者练手。从实际功能特性来说，这个结构的配重逻辑完全贴合旋转类工件的动平衡要求，中段圆盘的厚度从中心向边缘做了均匀的减薄过渡，既保证了旋转时的转动惯量足够，又避免了边缘位置壁厚过大导致铸造时出现缩孔、冷隔缺陷，上下两段锥面的锥度经过反复调整，上部握持锥的锥度适配手指捏持的施力角度，下部定心锥的尖角做了微小的圆弧钝化处理，既保证旋转时的定心精度，又避免尖角位置在铸造充型时出现浇不足的问题，同时也能减少后续打磨工序的工作量。

　　设计思路上没有追求复杂的异形结构，完全围绕铸造旋转件的核心工艺点展开：所有壁厚都控制在均匀过渡的范围内，没有出现壁厚突变的位置，避免金属液充型时流速变化过大产生卷气缺陷；整个零件没有封闭的内腔结构，不需要设计砂芯，直接用两板模就能完成浇注成型，模具的加工只需要车床就能完成型腔的回转面加工，不需要额外的铣削工序，加工成本低、制作周期短，很适合用来做铸造工艺的小批量试模验证，也能用来校验三维建模时旋转特征的草图约束是否合理——很多新手做旋转特征的时候容易出现草图轮廓不闭合、旋转轴选择偏移的问题，用这个结构做练习，生成实体后可以直接通过测量圆周方向的壁厚差、上下锥面的同轴度来快速发现建模错误。

　　在实际的实训场景里，这个练习件还能延伸用来做动平衡测试的基础试样，因为结构完全对称，只要建模时的尺寸精度控制到位，浇注完成后不需要做额外的配重调整就能实现稳定旋转，能直观反馈出建模阶段的尺寸公差设置、模具加工的同轴度误差、铸造时的变形量对最终工件使用性能的影响。从安装边界来说，这个零件不需要额外的安装结构，自身的下部锥头就是定心支撑结构，放置在平面上时锥尖接触支撑面，中段圆盘的下表面和支撑面之间留有均匀的间隙，旋转时不会出现盘面蹭到支撑面的问题，上部锥段的长度刚好适配手指捏持施力的位置，捏持旋转时不会碰到中段的圆盘，施力方向能和中心轴线保持重合，避免出现侧向力导致旋转时晃动。

　　做这个结构的建模练习时，要重点注意旋转草图的轮廓线顺滑度，所有过渡位置都要做相切约束，避免生成实体后出现棱边，导致铸造时的应力集中，同时要注意最大外圆的拔模角度设置，虽然是回转体结构，沿着分型面上下的位置还是要预留微小的拔模斜度，方便开模时顺利脱模，不会拉伤工件表面。另外这个结构的浇注系统设计也很适合做基础练习，浇口可以直接设置在上部锥顶的位置，金属液顺着锥面流入中段圆盘型腔，最后填充下部锥尖，充型过程平稳，不容易出现冲砂缺陷，冒口设置在圆盘的外圆边缘位置，就能有效补缩圆盘壁厚位置的收缩，不需要设计复杂的补缩通道，整套工艺方案的逻辑清晰，能把铸造模设计里的分型、拔模、浇注系统设置、缺陷预防这些核心知识点都覆盖到，没有多余的复杂结构干扰练习者对核心工艺点的理解。
