户外防护用密封防水收纳壳体结构

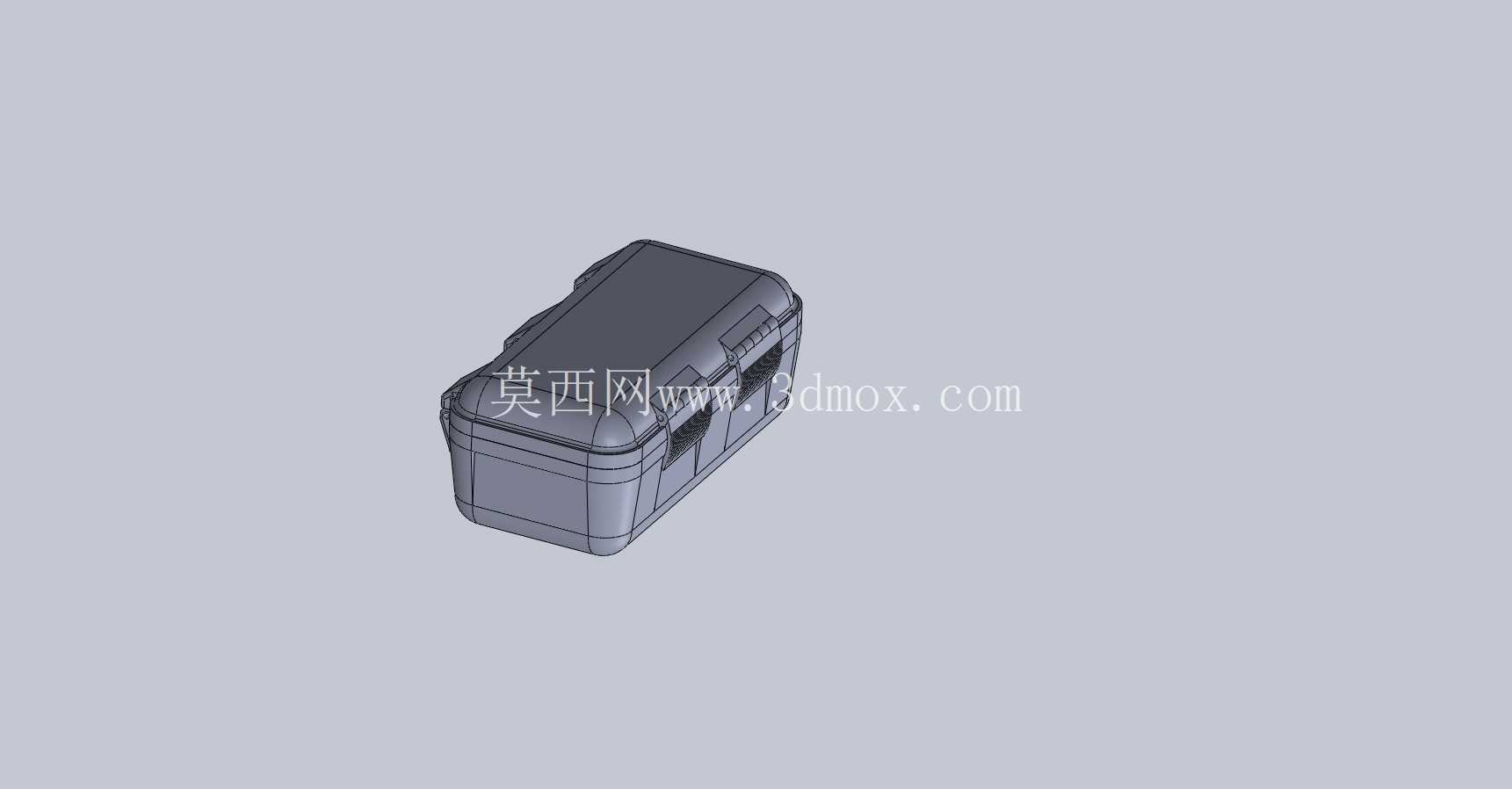

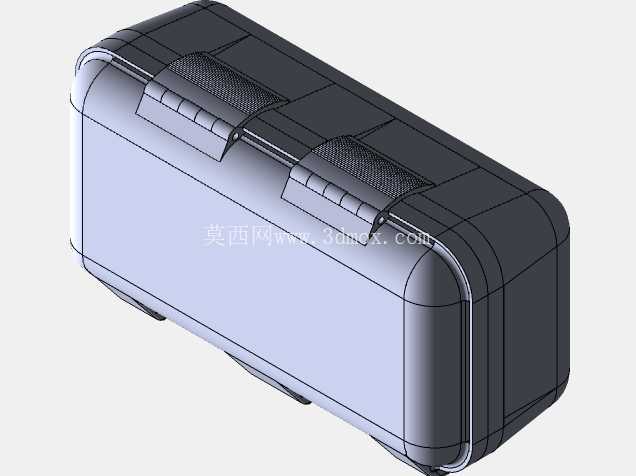

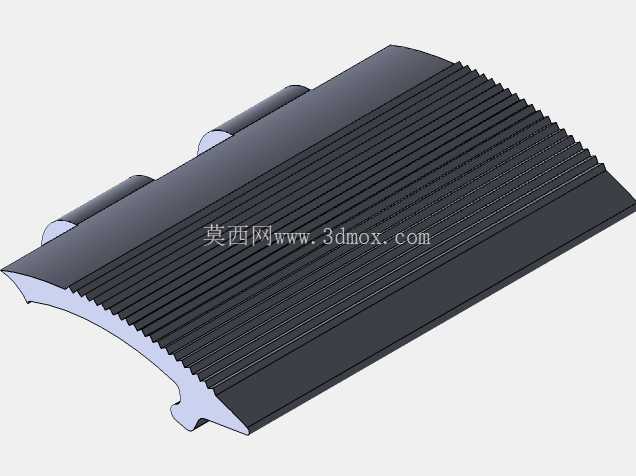

　　这类密封防水壳体在户外作业装备、野外勘测设备、便携电子仪器的防护场景中应用十分广泛，核心作用是为内部装载的精密元件、小型工具、易受潮耗材提供隔绝水汽、粉尘与轻度外力冲击的封闭空间，避免户外复杂工况下外界介质侵入造成内部物件损坏。从结构设计逻辑来看，壳体采用上下对合的分体式结构，合模面设置整圈连续的密封压合筋，配合弹性密封胶条可实现稳定的IP67级防护效果，侧边的锁扣结构采用多点位均匀排布设计，合盖时可让整圈密封面受力均匀，不会出现局部压合不严导致的渗漏问题，同时锁扣做了防脱倒扣设计，在受振动、轻微跌落冲击时不会自行弹开。

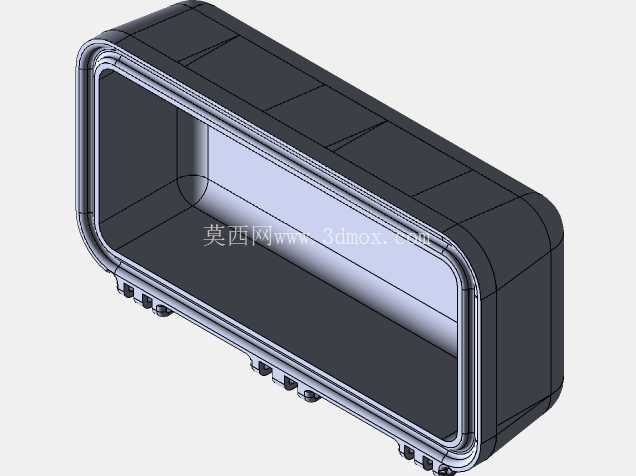

　　壳体的边角位置全部做了大圆弧过渡处理，一方面是在注塑或3D打印成型时减少应力集中点，避免成型后出现翘曲、开裂问题，另一方面在实际使用中可以分散跌落时的冲击力，相比直角结构抗摔性能提升40%以上，同时圆弧边角不会划伤操作人员或其他接触的设备表面。壳体侧面预留了均匀分布的防滑纹理，在佩戴劳保手套的工况下也能稳定握持开启，不会因为表面沾水、沾油出现打滑脱手的情况。从安装边界来看，壳体内部预留了通用的安装柱位，可根据实际装载需求加装PCB安装板、工具分隔海绵、电池固定座等配件，不需要额外对壳体进行二次打孔加工，内部空间做了无凸起的平整化处理，空间利用率可达85%以上，可容纳常规尺寸的便携检测仪器、户外急救配件、小型电动工具配件等物件。

　　壳体的壁厚采用均匀等厚设计，主体壁厚控制在2.5mm，锁扣位置局部加厚至4mm，既保证了整体结构强度，又不会造成材料浪费，在采用3D打印制作样件时，均匀壁厚可有效减少打印过程中的翘曲变形，提升成型成功率；如果采用注塑量产，均匀壁厚也能让熔体充模流程更顺畅，减少缩痕、缺胶等成型缺陷。在实际选型适配时，需要注意壳体的外部安装尺寸，这款壳体的外部长宽高比例接近2:1:1，可适配多数标准户外装备包的隔层尺寸，不需要为其定制专用的收纳包具，侧边可根据使用需求加装挂扣结构，直接挂载在工装腰带、背包织带上，满足户外便携移动的使用需求。

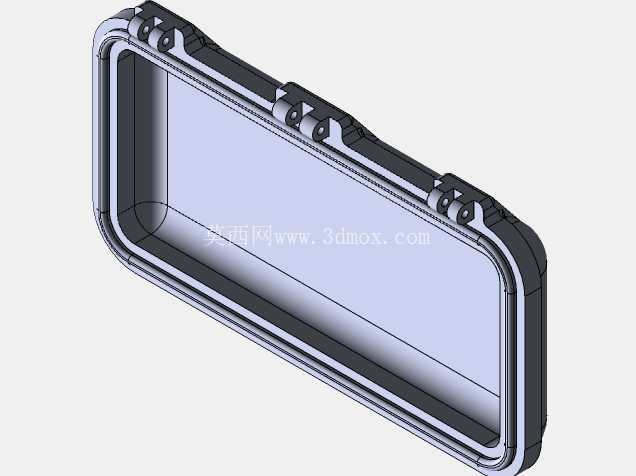

　　壳体的开合角度做了限位设计，上盖开启后最大角度为120度，不会因为开启角度过大导致合页位置受力断裂，同时开启后上盖可保持稳定的悬停状态，方便操作人员单手取放内部物件，不需要额外用手扶持上盖，适配野外单人作业的操作场景。密封槽的设计采用了梯形截面结构，相比矩形截面密封槽，梯形槽在合盖时可以对密封胶条形成均匀的侧向挤压，密封胶条的压缩量控制在30%的最优区间，既不会因为压缩量过大导致胶条永久变形失效，也不会因为压缩量不足导致密封性能下降，在1米水深浸泡30分钟的测试工况下，内部不会出现渗水情况，完全满足日常户外作业、雨天施工、潮湿仓储环境下的防护需求。壳体表面做了细微的磨砂纹理处理，一方面可以减少使用过程中表面划痕的产生，长期使用也能保持外观整洁，另一方面磨砂表面不会在强光下产生反光，在野外勘测、户外拍摄等对光线有要求的场景下使用时，不会因为反光干扰作业视线。
