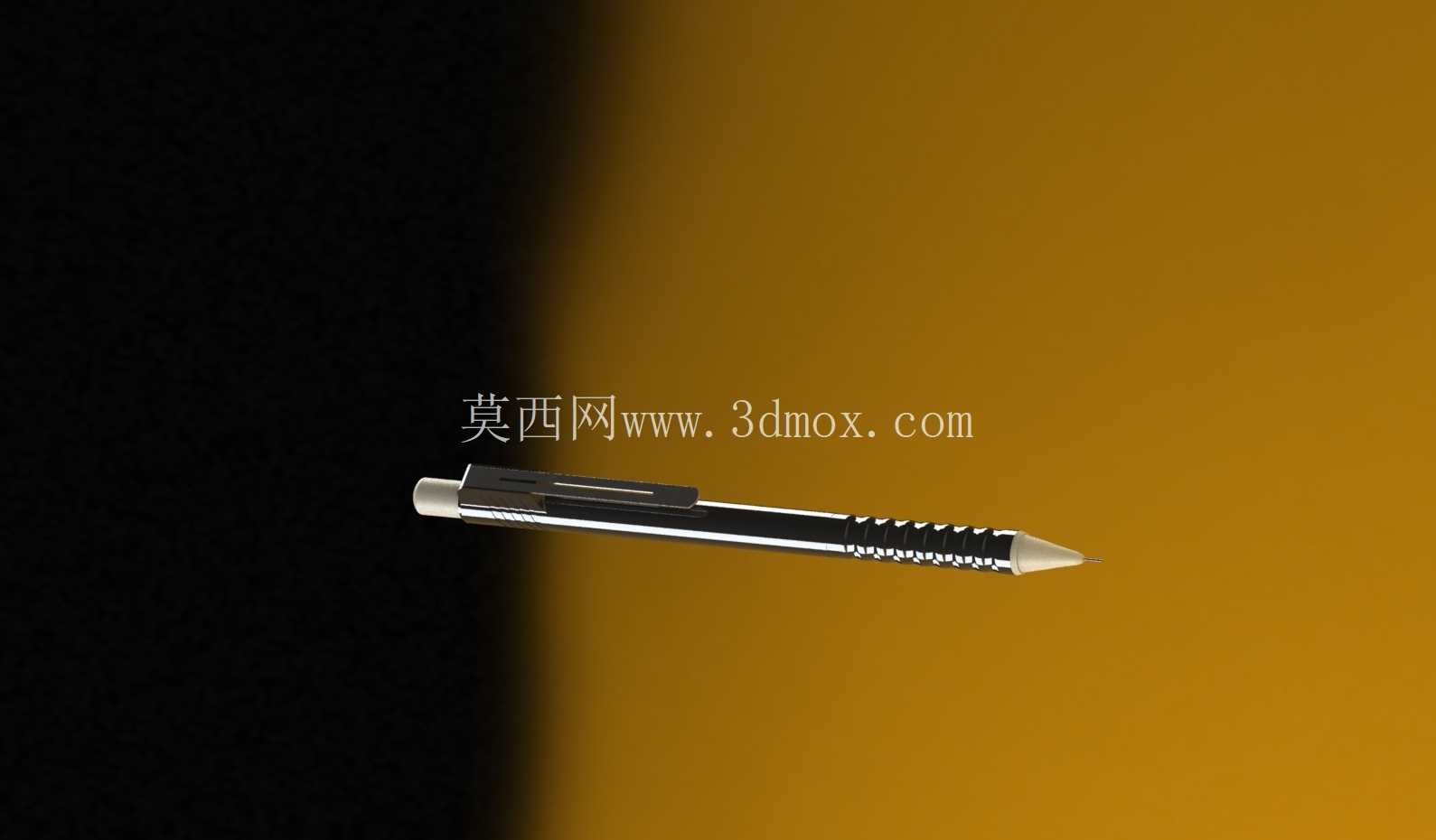

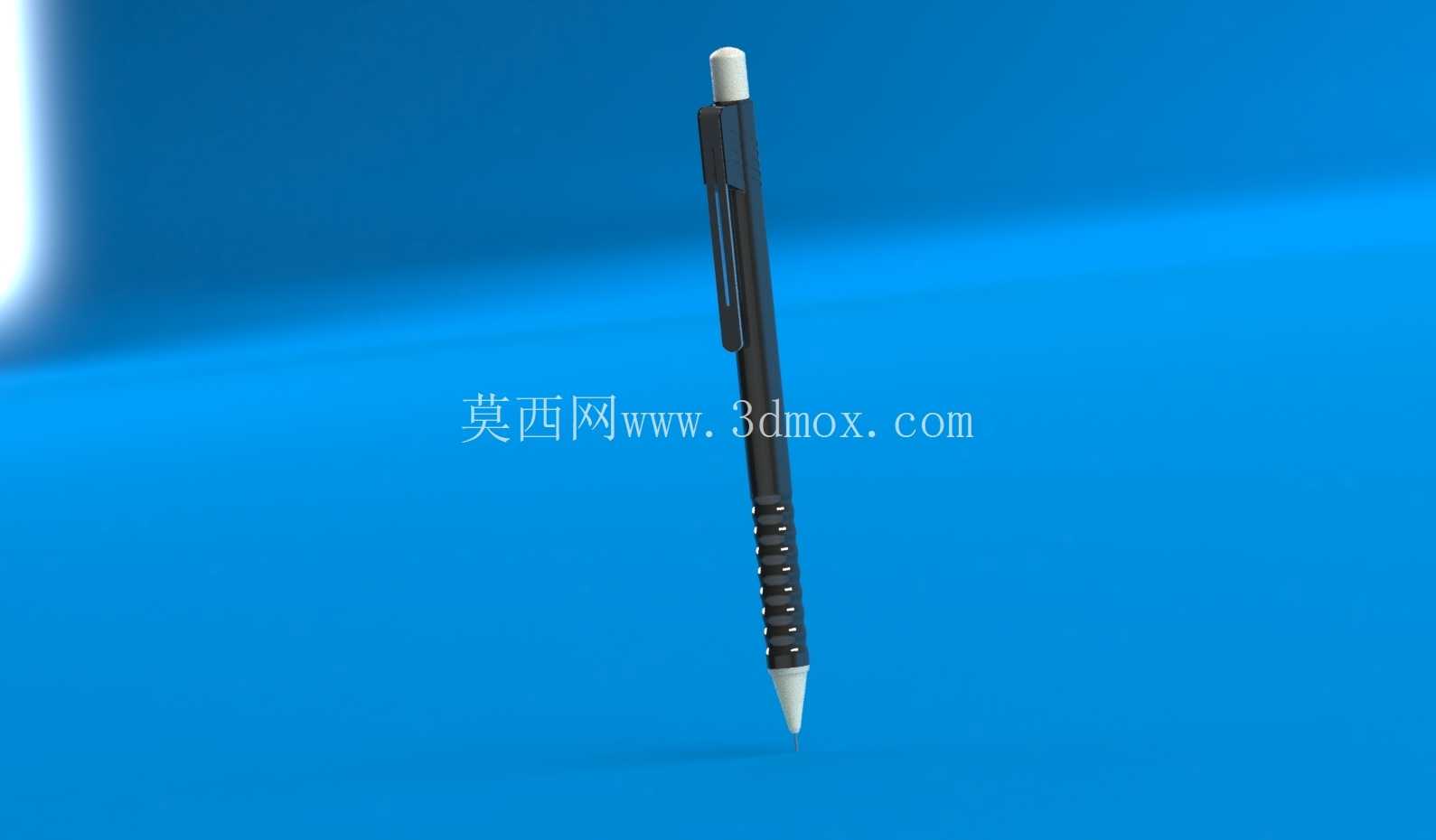

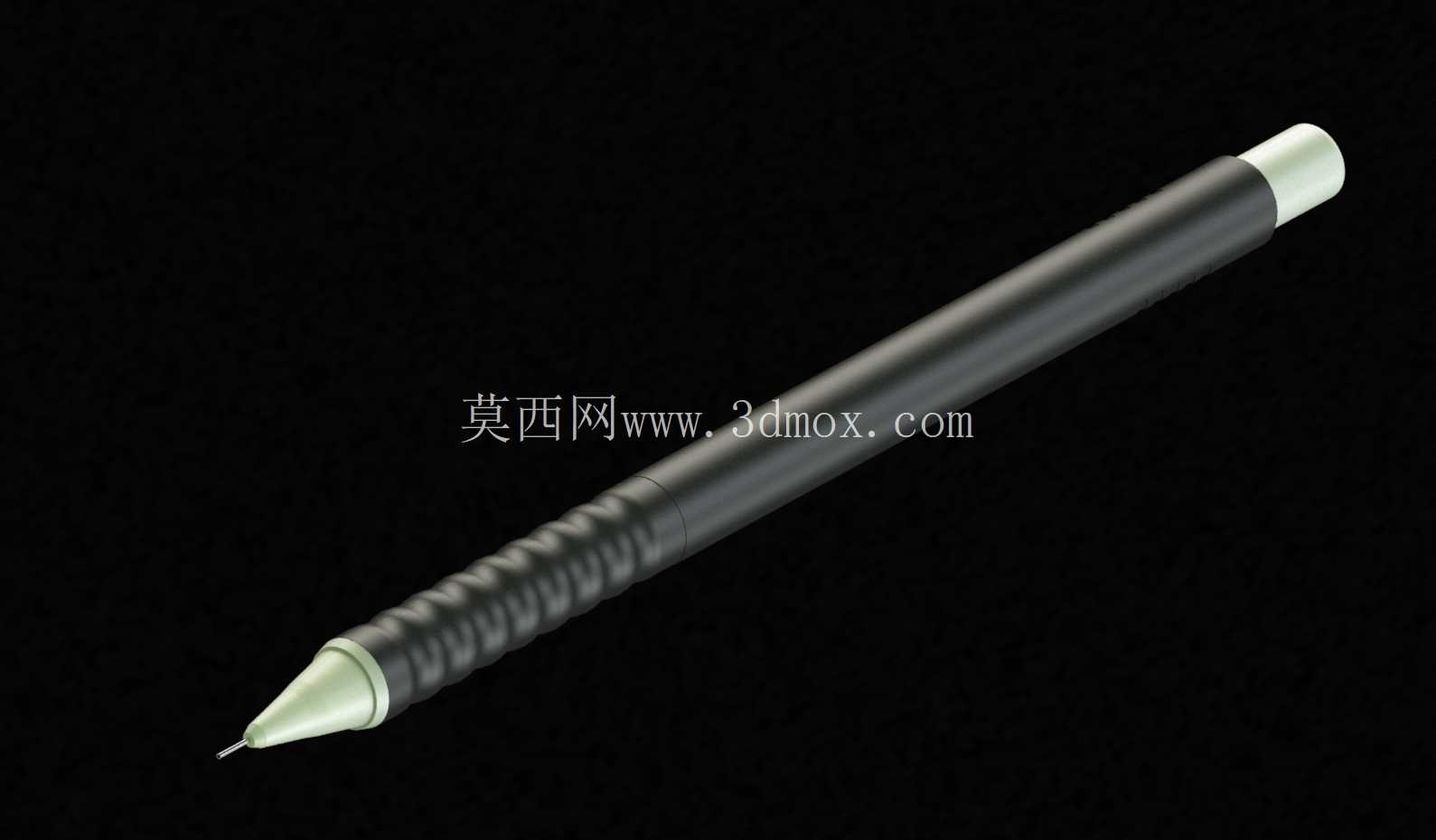

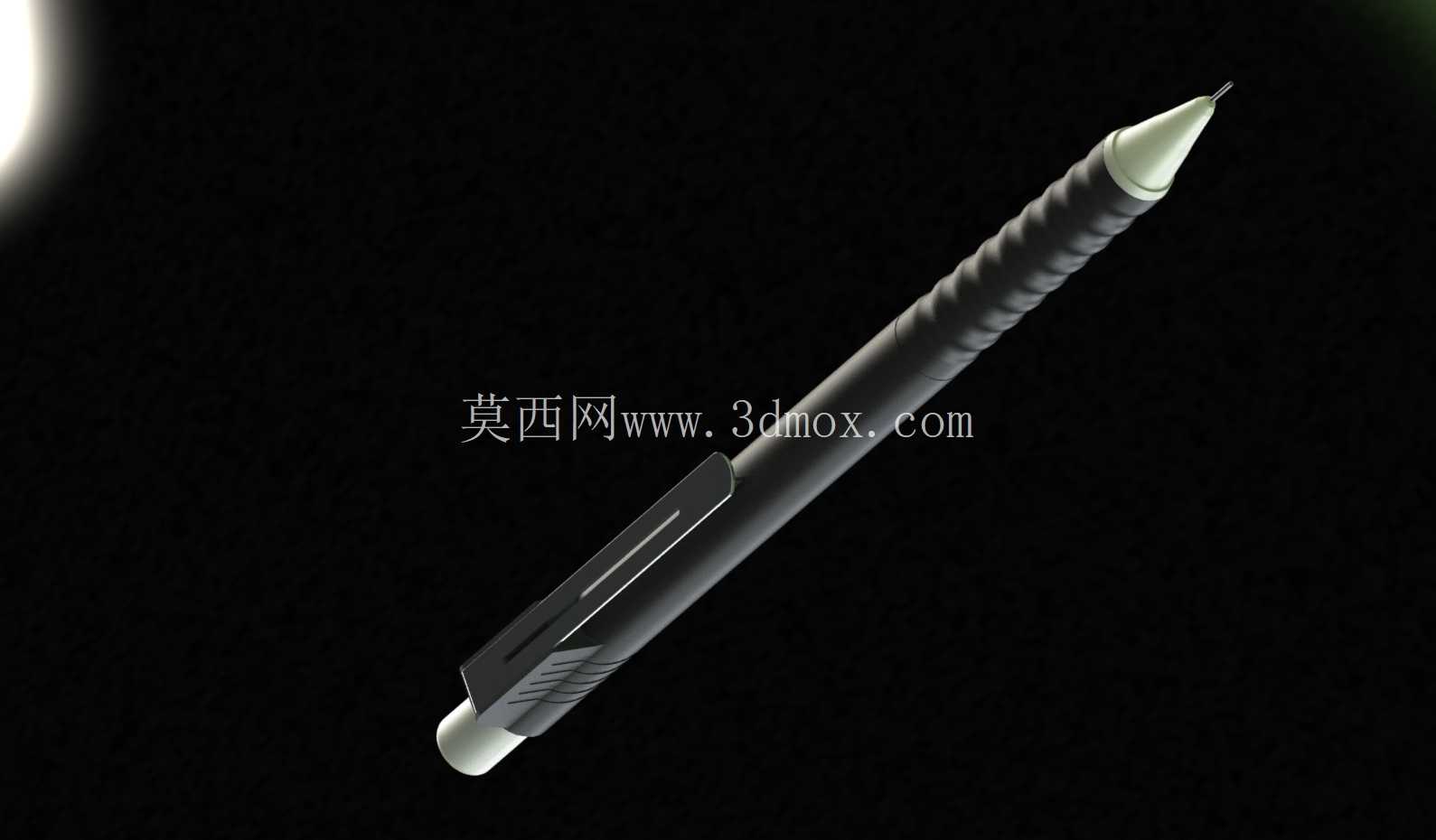

带离合器锁紧结构的活动铅笔结构设计

这款带离合器锁紧结构的活动铅笔，核心设计亮点在于摒弃了传统活动铅笔的夹头弹簧锁紧逻辑，采用机械领域常用的离合器式爪形压力夹作为铅芯固定机构，从结构根源上解决了普通按动铅笔长期使用后夹头磨损、铅芯易打滑回缩的痛点。从实际使用场景来看，这类结构的铅笔不仅能满足日常书写、绘图的常规需求，其稳定的夹持力也适配工程制图、精细素描等需要持续稳定出芯的作业场景，不会因为书写力度变化出现铅芯回缩、断芯的问题。

从功能特性层面拆解，整个锁紧机构的工作逻辑和工业领域常用的摩擦式离合器高度同源：当用户按动尾帽时，爪形夹在内部导槽的推动下向前位移，夹爪沿锥面撑开，铅芯可在重力作用下自由伸出调整长度；松开尾帽后，复位弹簧带动爪形夹回退，夹爪在锥面的挤压下均匀收拢，从三个方向对铅芯施加周向均等的夹紧力，这种多点夹持的方式相比传统两瓣夹头，对铅芯的压强分布更均匀，能有效降低铅芯夹持部位的应力集中，减少断芯概率。爪形夹的夹持面做了细微的滚花纹理处理，不需要过大的弹簧预紧力就能提供足够的静摩擦力，既保证铅芯锁紧后不会因为书写侧倾力出现滑动，也能避免夹力过大损伤铅芯表面。

设计过程中首先要考虑的是各部件的尺寸配合边界：笔身主体的外径控制在11mm，符合成年人手持书写的人机工程学尺寸，笔握位置做了等距的环形防滑槽，槽深0.3mm，不会积灰同时能增加握持摩擦力，长时间书写也不易打滑。内部爪形夹的开合行程控制在2.5mm，这个行程刚好能让夹爪张开到足够容纳0.5mm、0.7mm两种通用规格铅芯的间隙，同时不会因为行程过大导致夹爪超出弹性形变极限出现塑性变形。整个笔身的内部安装腔采用阶梯轴式设计，从尾帽到笔尖依次排布按动复位弹簧、储芯管、爪形夹组件、铅芯导向套，各部件的同轴度公差控制在0.02mm以内，避免铅芯伸出时出现偏斜，导致书写时笔尖晃动、出芯不畅。

从安装适配的角度来看，所有内部零件都采用卡扣式连接，不需要额外的粘接或者紧固件，装配时只需要按照顺序将各部件从笔身尾部依次推入，到位后卡扣自动卡合定位，生产装配效率比传统螺丝锁紧的笔具结构提升40%以上，后期如果出现夹头磨损、弹簧失效的问题，用户也可以自行拆开更换易损件，不需要整体丢弃，符合文具产品的轻量化、易维护设计趋势。笔尖位置的导向套采用耐磨的POM材质，内孔和铅芯的间隙控制在0.05mm，既可以给铅芯提供足够的径向支撑，减少书写时的铅芯晃动量，也不会因为间隙过小刮蹭铅芯表面，导致铅芯粉末堵塞笔尖。笔夹部分采用和笔身一体化的悬臂式结构，弹性形变范围足够夹持厚度在0.5mm到3mm的书本、笔记本封皮，夹持后不会因为日常晃动出现脱落。

整个结构的受力路径经过多轮迭代优化：书写时施加在笔尖的侧倾力，会通过铅芯传递到爪形夹的夹持位置，再通过爪形夹的外壁传递到笔身的内部阶梯支撑面，不会让受力集中在夹爪的根部，有效提升了整个锁紧机构的使用寿命，经过模拟测试，在正常书写力度下，整个锁紧机构的循环使用寿命可以超过1万次按动，远高于普通活动铅笔的行业平均水平。另外，离合器式的锁紧结构不需要在笔身侧面设置额外的锁紧拨块，整个笔身外观是完整的圆柱流线型，没有突出的结构件，放在口袋里携带时不会勾挂衣物面料，便携性更优。
