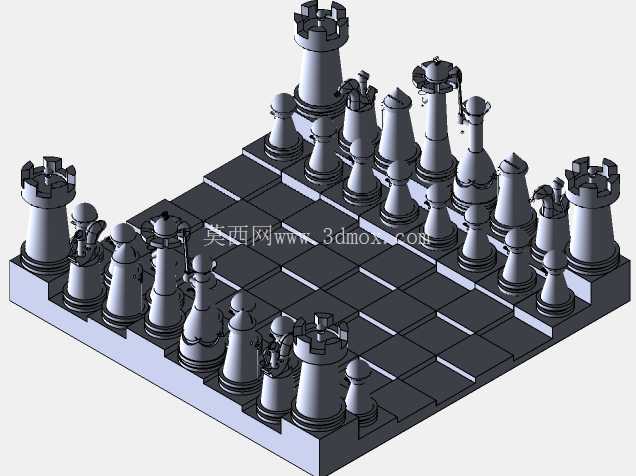

改良款国际象棋棋子与棋盘组合结构

　　这套棋具结构的设计，最初是针对常规商用国际象棋在小空间桌面摆放时的适配痛点展开的，很多办公区休闲角、小户型书房的桌面可用纵深有限，常规尺寸的棋盘展开后会挤占水杯、笔记本的摆放空间，同时常规棋子的重心偏高，在桌面被误碰时很容易倾倒滚落，甚至掉落到地面造成磕碰损伤，因此在结构优化阶段，首先对棋子的重心分布做了调整。所有棋子的底部都做了加厚的沉台设计，沉台直径比同规格常规棋子大12%左右，沉台内部预留了0.8mm的凹腔，既可以在注塑或者铸造成型时减少壁厚不均导致的缩孔缺陷，也能进一步降低棋子整体重心，将棋子的倾覆力矩临界值提升了近40%，哪怕桌面有轻微的碰撞晃动，棋子也能保持稳定直立，不会轻易歪倒。

　　棋盘部分的结构没有采用传统的折叠式铰接设计，而是做了一体化的方格凸台结构，每个方格的凸起高度为1.2mm，方格之间的凹槽宽度控制在0.3mm，既可以通过凹凸结构给棋子摆放提供明确的定位边界，避免棋子在棋盘上随意滑动，也省去了折叠铰接结构的装配间隙问题，不会出现长期使用后铰接松动、棋盘对折面错位的情况。在棋子的外形轮廓处理上，没有完全复刻传统木质国际象棋的复杂曲面，而是针对铸造、注塑两种成型工艺做了脱模斜度优化，所有竖直方向的面都保留了1.5°的脱模斜度，没有出现倒扣结构，不需要额外设计抽芯滑块就能直接开模生产，能有效降低模具加工成本和后期生产的成型不良率。

　　每个棋子的顶部识别特征都做了简化强化，比如车的顶部城垛结构、马的头部轮廓、后的冠部造型，都在保留识别度的前提下做了圆角过渡处理，所有棱边的R角最小不小于0.5mm，避免成型后出现锐边，日常拿取时不会划伤手指，也能减少搬运过程中棱边磕碰崩缺的概率。从安装和摆放的边界尺寸来看，整套棋盘的外轮廓做了收窄处理，边框宽度从常规的20mm缩减到8mm，在保证8×8标准方格尺寸（单格边长32mm，符合国际棋联规定的竞赛用棋格尺寸要求）的前提下，整体棋盘的占地面积比常规款缩小了近18%，完全可以放在深度40cm的常规书桌、休闲茶几上使用，不会挤占其他桌面物品的摆放空间。棋子的高度也做了等比例微调，最高的王高度控制在72mm，最矮的兵高度为38mm，既保留了不同棋子之间的高度识别差，也不会因为棋子过高导致收纳时需要预留过大的竖向空间，配套常规的棋盒收纳时，整体收纳厚度可以控制在90mm以内，方便在抽屉、置物架上存放。在实际应用场景中，这套结构除了作为日常休闲对弈的棋具使用，也可以作为文创摆件放置在公共休闲区、会客室的桌面，一体化的棋盘结构没有易脱落的小零件，日常清洁时可以直接用湿布擦拭，不用担心铰接缝隙、拼接缝隙里积灰难以清理的问题。

　　针对不同的成型工艺，这套结构的壁厚都做了均匀化处理，整体壁厚控制在2.2mm-2.5mm之间，不管是采用锌合金压铸、树脂浇注还是注塑成型，都不会出现壁厚突变导致的填充不足、冷却变形问题，成型后棋子的表面平整度好，不需要做过多的后期打磨处理就能直接做表面喷涂、电镀等后处理工序。另外在棋盘的底部，预留了四个直径10mm、深度1mm的脚垫安装位，可以粘贴硅胶防滑脚垫，进一步提升棋盘在光滑玻璃桌面、烤漆桌面上的防滑性能，哪怕拖动棋盘调整位置，也不会刮花桌面表层，同时避免拖动过程中棋盘上的棋子因为滑动错位。棋子底部的沉台平面做了0.05mm的平面度公差控制，和棋盘方格表面接触时不会出现晃动摇摆的情况，摆放后贴合度好，不会因为桌面轻微震动就出现棋子移位的问题。
