复古双翼木质儿童玩具飞机结构设计

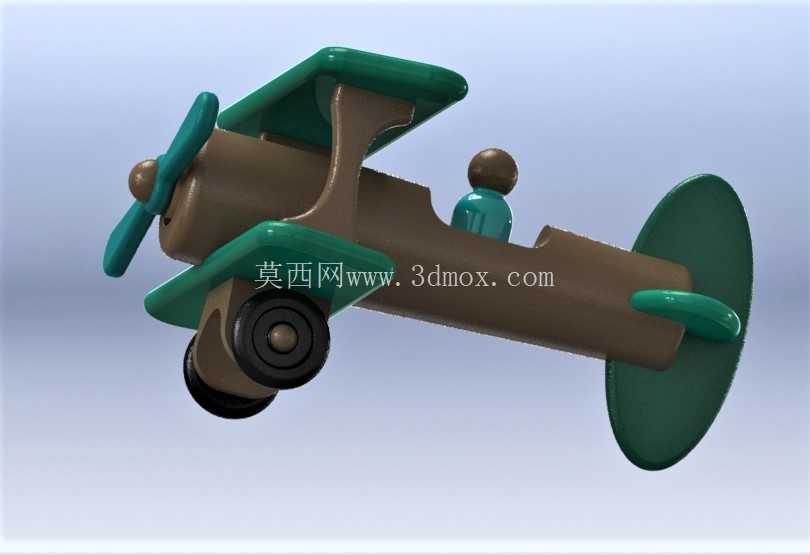

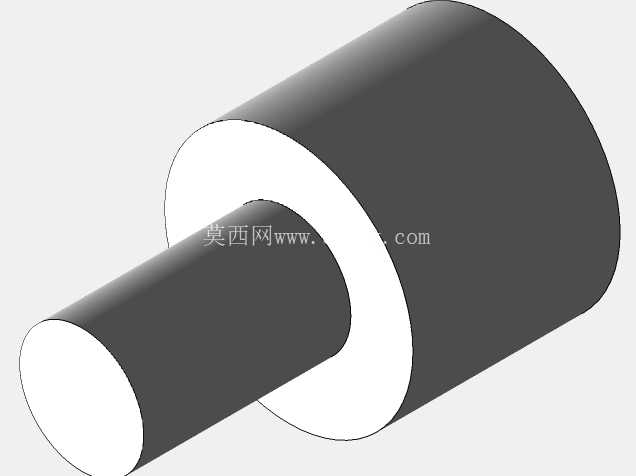

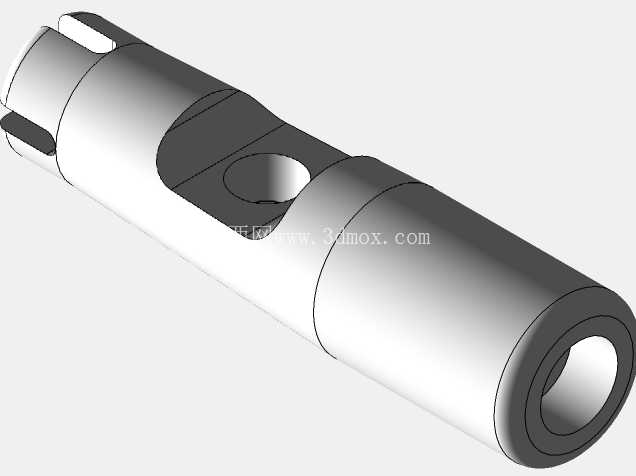

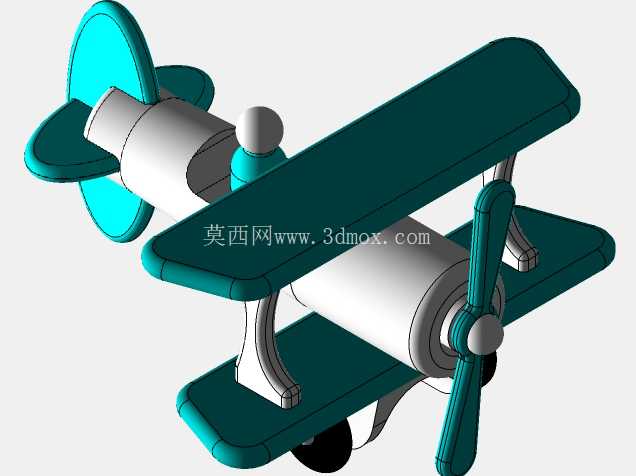

　　从结构拆分逻辑来看，整机分为机身主体、上下机翼、前螺旋桨、尾翼、起落架、座舱小人六个独立部件，各部件之间采用过盈插接的装配方式，无需额外紧固件，既满足木质玩具的加工工艺要求，也能在部件松脱后快速完成拼装，不会出现小零件误食的安全隐患——所有拆分部件的最小尺寸均大于30mm，符合儿童玩具的安全尺寸规范。螺旋桨部分采用三叶片构型，叶片根部做了加厚处理，与机身前端的转轴采用间隙配合，转动阻尼控制在0.02N·m左右，儿童用手指轻拨即可实现连续转动，不会出现卡滞或过松脱落的问题，叶片边缘同样做了大圆角处理，即便转动过程中接触到皮肤也不会造成划伤。这款玩具飞机的结构设计围绕低龄儿童使用场景展开，整体采用钝边无锐角的处理逻辑，所有外露棱边均做了R3以上的圆角过渡，避免儿童玩耍过程中出现磕碰划伤的风险，适配3-6岁儿童的抓握力度与把玩习惯，机身主体采用类圆柱体构型，直径控制在45mm左右，刚好适配儿童手掌的抓握围度，整机长度控制在180mm，翼展140mm，整体重量控制在80g以内，即便儿童手持抛玩脱手，也不会因自重过大造成砸伤风险。

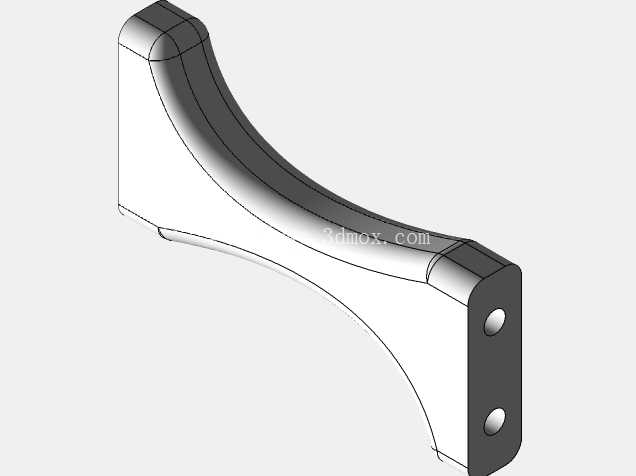

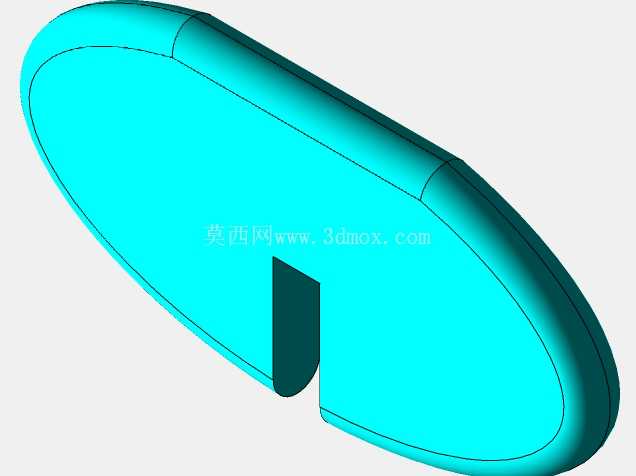

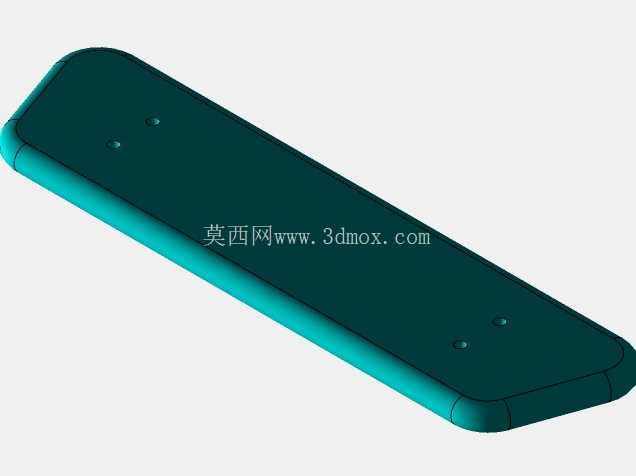

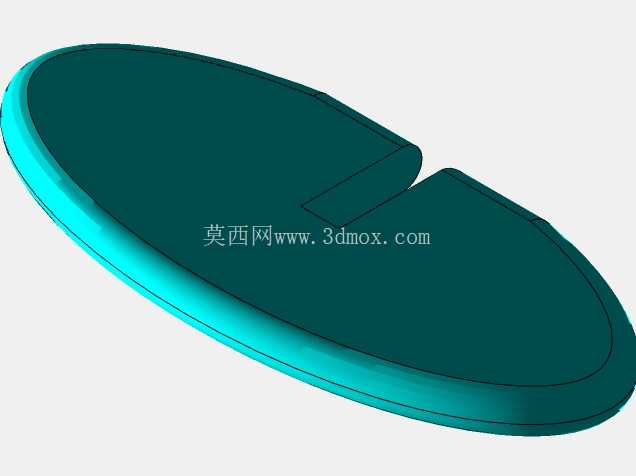

　　上下机翼采用平行双翼布局，上机翼通过两个支撑柱与机身连接，支撑柱与机身、机翼的插接深度均不小于8mm，保证把玩过程中不会出现机翼断裂脱落的问题，机翼的翼型采用平凸翼型的简化构型，没有尖锐的前后缘，厚度从翼根到翼梢均匀过渡，既保留了复古螺旋桨飞机的外形辨识度，也兼顾了木质加工的工艺可行性，不需要复杂的曲面加工设备，通过普通的仿形铣即可完成外形加工。尾翼部分采用单垂直尾翼加水平尾翼的常规布局，垂直尾翼与机身尾部采用插接固定，水平尾翼嵌入机身尾部的卡槽内，装配后尾翼与机身的同轴度误差控制在0.5mm以内，保证飞机做滑翔抛飞时的气动稳定性，不会出现偏航、翻滚的问题。

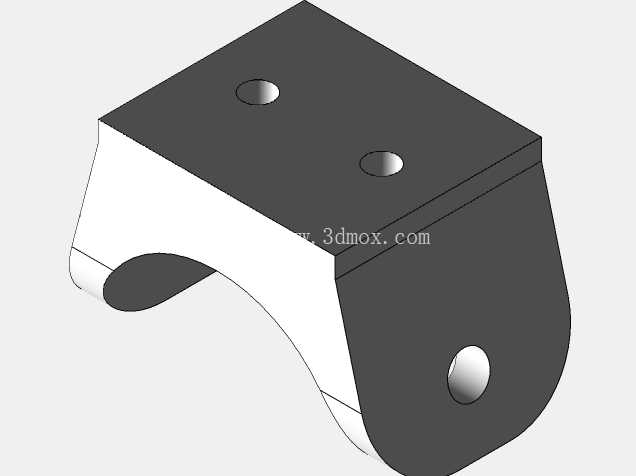

　　起落架采用后三点式布局，两个主起落架位于机翼下方，尾轮位于机身尾部下方，轮子采用圆盘式构型，轮面做了圆弧过渡，与起落架支架之间采用间隙配合，滚动阻力小，在平整的木质桌面、地板上推行时不会出现卡顿，支架部分采用L型构型，与机身插接的部分做了防脱倒刺结构，承受10N的横向拉力时不会出现松脱。座舱部分的小人造型采用简化的圆头柱身构型，嵌入机身中部的座舱凹槽内，装配后小人的最高点低于上机翼的下表面，不会影响飞机滑翔时的气动特性，也避免了突出部件容易断裂的问题。

　　从设计思路上，这款玩具没有采用复杂的可动机构，所有功能都围绕把玩的安全性与耐用性展开，木质材料的选用也兼顾了触感与加工成本，表面不需要做复杂的涂装，仅通过木蜡油做表面处理即可，避免了油漆涂层的重金属风险，整体结构的装配公差控制在±0.2mm以内，既保证各部件插接的紧固性，也不会因为公差过小导致装配困难，适合批量的木质加工生产，也可以作为铸造工艺的母模使用，通过翻砂铸造的方式制作金属材质的工艺摆件，此时只需要将各部件的插接结构改为一体铸造成型，调整拔模斜度在1.5°-3°之间，即可满足铸造工艺的脱模要求，铸件的壁厚控制在3-5mm之间，避免出现铸造缩孔、浇不足的缺陷，铸造完成后仅需要简单的打磨抛光即可得到金属质感的飞机摆件，适配文创摆件、工艺收藏品的应用场景。在实际的结构验证过程中，整机从1.2m高度自由跌落至水泥地面时，各部件不会出现碎裂、松脱的问题，满足儿童玩具的跌落测试要求，螺旋桨经过1000次的转动循环后，不会出现磨损松旷的问题，起落架经过500次的推行循环后，轮子不会出现卡滞、脱落的问题，整体结构的耐用性足够支撑儿童长期把玩的需求。
