法兰式蝶阀流体控制结构三维数模

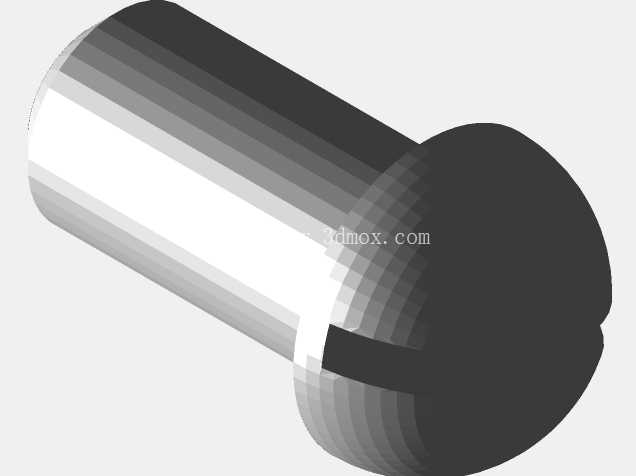

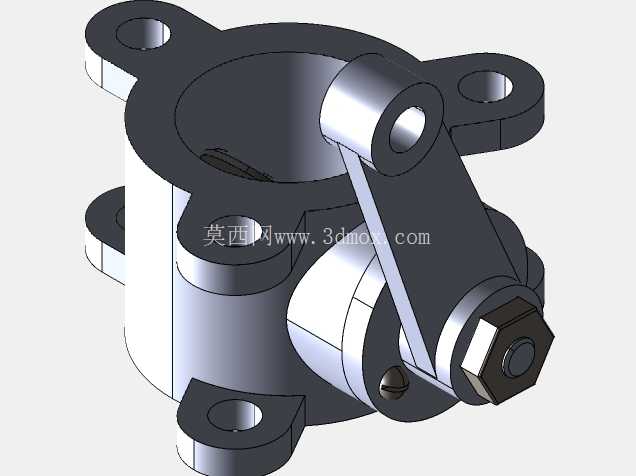

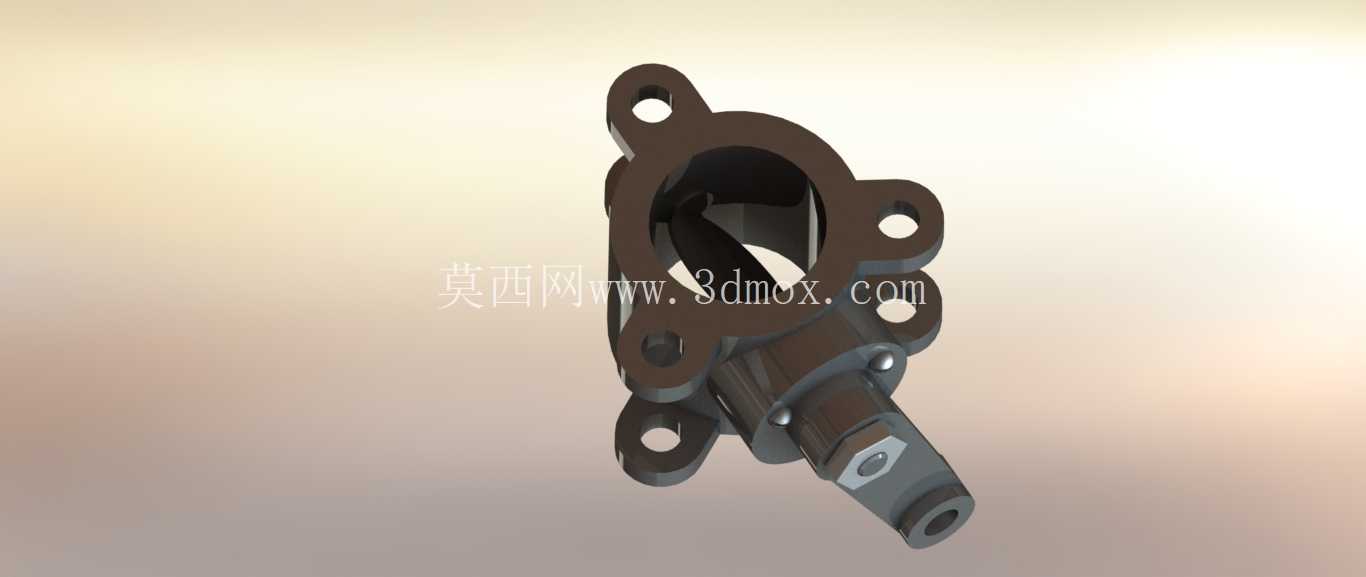

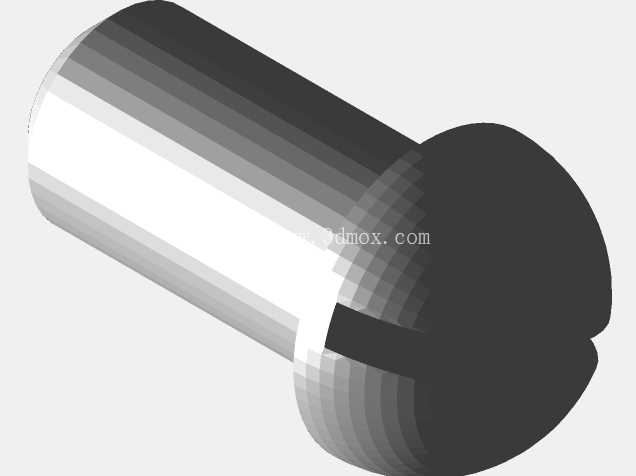

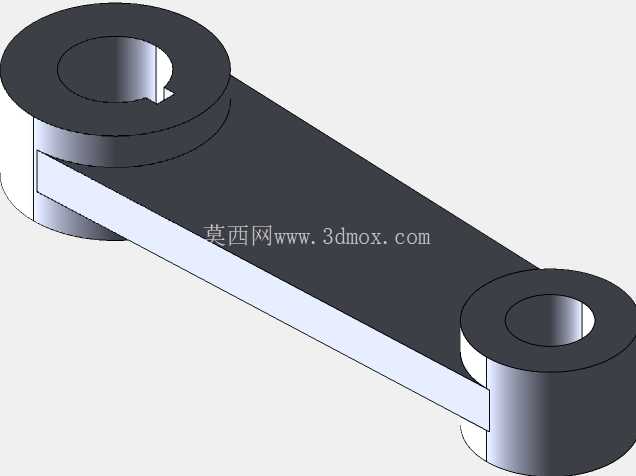

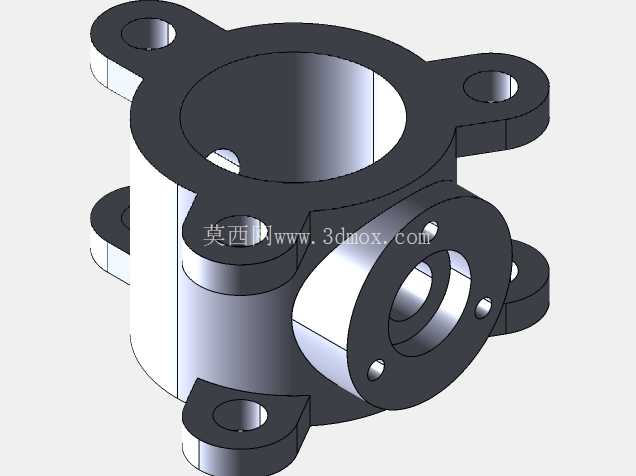

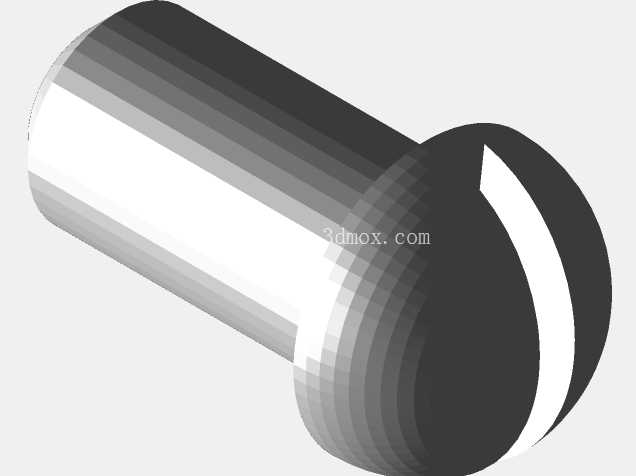

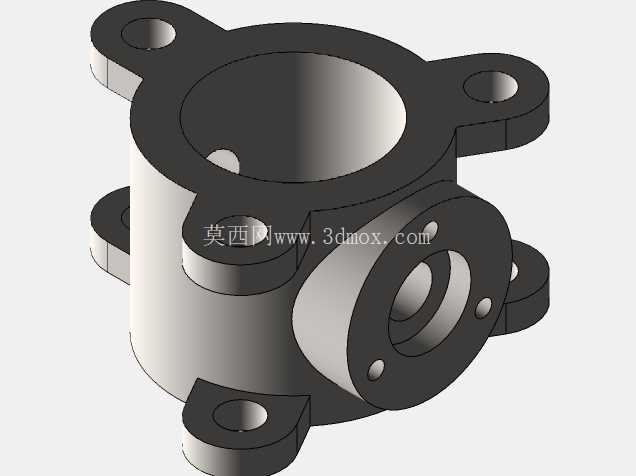

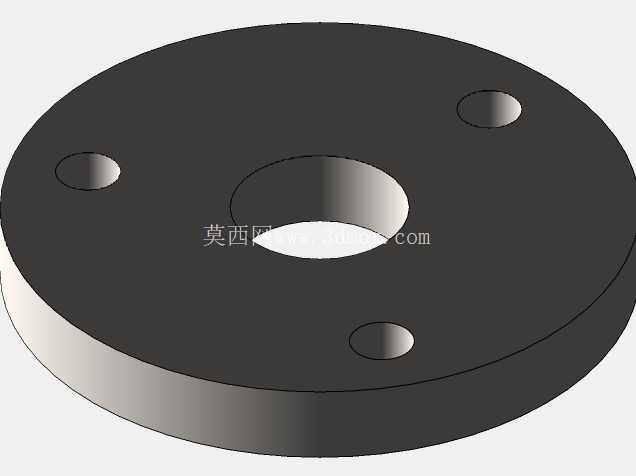

　　在市政供水、暖通循环、化工流体输送、污水处理等管路系统中，蝶阀是占比极高的截流与调节元件，相比同通径的闸阀、截止阀，它结构长度更短，启闭扭矩更小，安装空间占用优势明显，尤其适合大口径管路的流量调控场景。本次呈现的蝶阀结构采用法兰连接形式，阀体自带多组螺栓安装孔，可直接与管路端法兰配对，靠密封垫片压紧实现端面密封，适配多数中低压流体输送工况的安装要求。从结构设计逻辑来看，这款蝶阀的核心过流部件采用偏心结构设计，阀板在启闭过程中可快速脱离阀座密封面，大幅减少密封面的摩擦磨损，相比中线蝶阀拥有更长的密封使用寿命，同时阀杆与阀板的连接采用防飞出结构设计，避免管路带压工况下阀杆受压脱出引发安全事故。

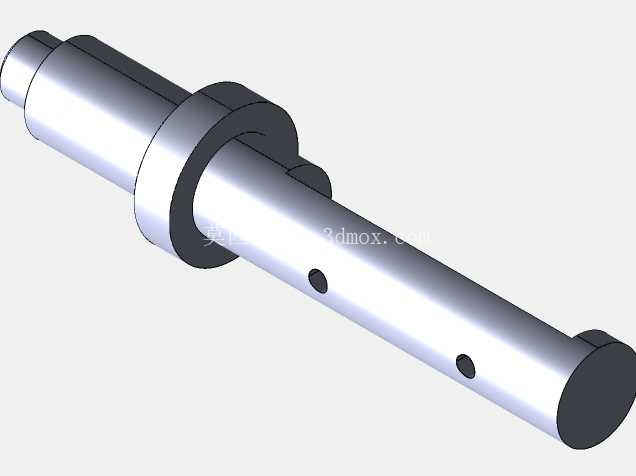

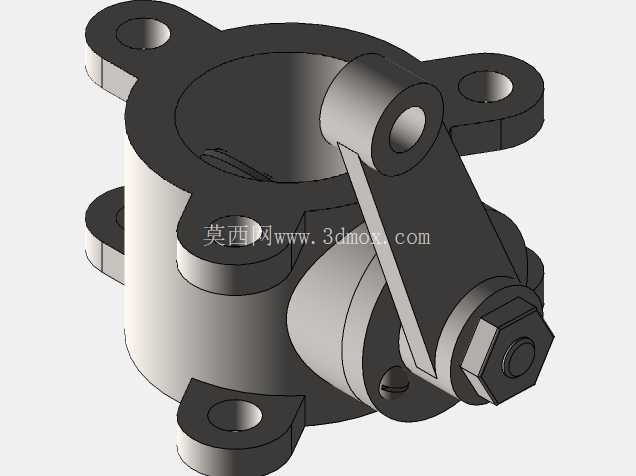

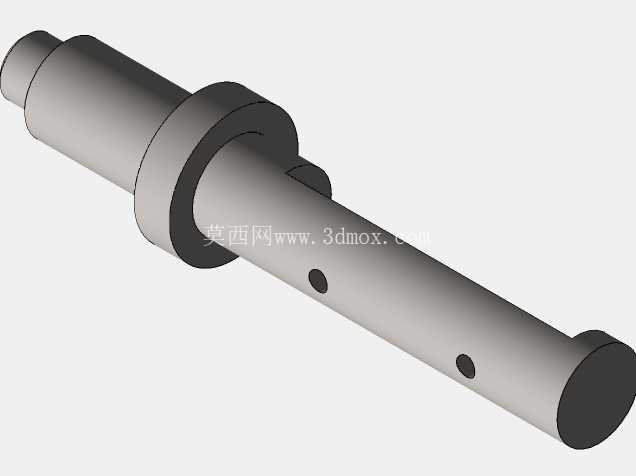

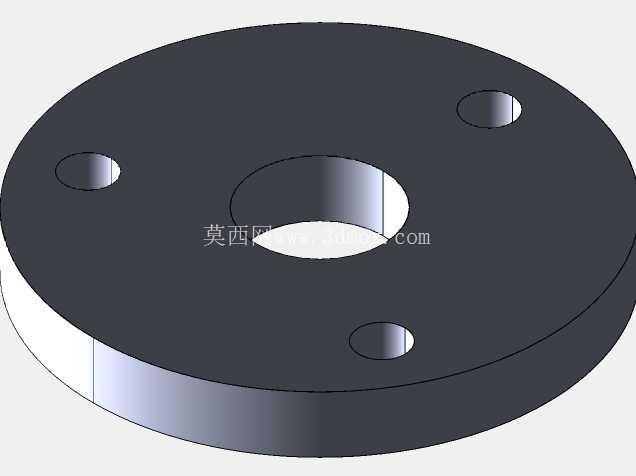

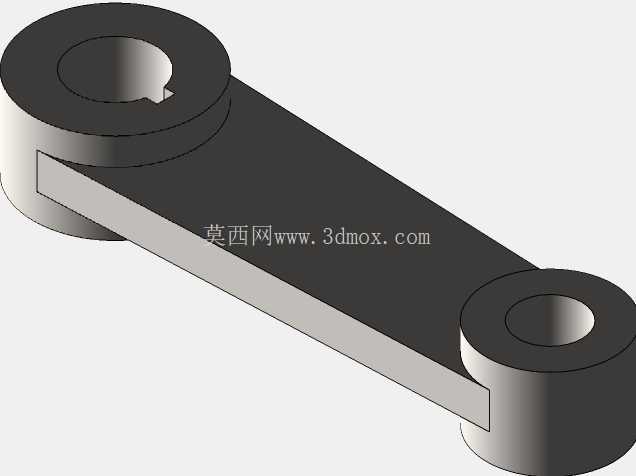

　　阀体的流道采用直通式结构，过流截面无明显突变，全开状态下流阻系数仅为0.2-0.3，远低于同通径截止阀，适合对管路压损有严格要求的循环水系统、通风管路使用。安装边界方面，这款蝶阀的法兰螺栓孔采用标准跨中布置，孔位间距、法兰端面厚度符合通用管路法兰的配套尺寸要求，无需额外加工转接件即可直接适配同压力等级的标准管路，阀杆驱动端采用方轴连接结构，可直接适配手柄、蜗轮头、气动执行器、电动执行器等多种驱动单元，无需额外定制连接轴套，现场改造替换的适配性较强。

　　从功能特性来看，这款蝶阀可实现0-90度范围内的任意开度调节，阀板的转动角度与管路流量呈近似等百分比特性，在中大开度区间的流量调节线性度较好，适合需要精准调控介质流量的换热系统、配比输送管路使用；密封面采用软质密封结构，在常温清水、压缩空气、低浓度酸碱介质工况下可实现零泄漏截流，满足多数民用及一般工业管路的密封要求。结构设计过程中，重点校核了阀板在全开、全关及45度调节位的受力变形量，确保在额定工作压力下阀板不会与阀体内壁发生刮擦，同时阀杆的抗扭强度、法兰连接螺栓的拉应力均按1.5倍额定工作压力做冗余校核，避免工况压力波动时出现结构失效。

　　实际现场安装时，需注意阀体两端的法兰密封面不得有磕碰划伤，螺栓需对角均匀压紧，避免法兰面受力不均导致泄漏；驱动端安装时需保证执行器输出轴与阀杆的同轴度，避免附加径向力导致阀杆转动卡涩，长期使用过程中可通过阀杆处的填料压盖调整密封填料的压紧量，补偿填料磨损带来的外泄漏问题，无需整体拆解阀门即可完成日常维护。这款蝶阀的整体结构紧凑，重量仅为同通径闸阀的三分之一左右，在高空管路、设备集成撬装等对安装重量有严格限制的场景中优势突出，同时零部件通用化程度高，密封件、阀杆、阀板等易损件均可与同规格标准蝶阀互换，后期运维的备件采购成本较低。
