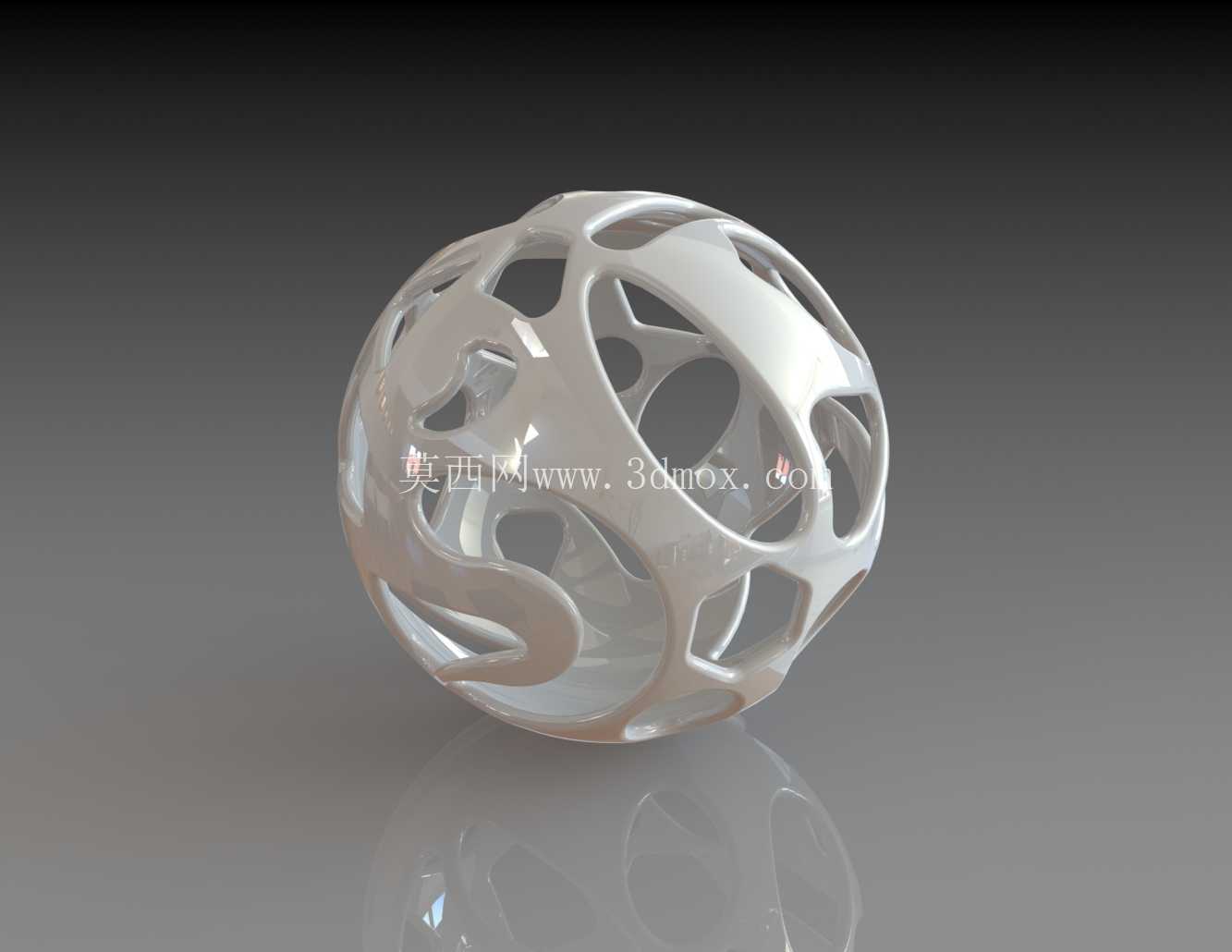

表面建模镂空球形艺术结构件设计

　　这类镂空球形构件的应用场景覆盖多个工业与文创领域，在装饰工程领域可作为大型公共空间的艺术悬挂装置、景观雕塑的核心受力构件，在工业产品领域可作为特种流体分布器的匀流载体、轻量化设备的配重装饰罩，甚至在精密铸造领域可作为熔模铸造的工艺验证样件，用来校验复杂曲面的充型流动性与壁厚均匀性。从功能特性来看，该结构采用连续曲面镂空设计，在保证整体球形轮廓刚度的前提下，大幅降低了构件整体重量，镂空区域的流线型开孔边缘没有直角锐边，既可以降低流体穿过时的紊流噪声，也能避免应力集中导致的结构断裂，曲面过渡区域的曲率连续设计，让构件在承受径向载荷时应力分布更均匀，不会出现局部应力峰值过高的问题。设计过程中首先确定球形的基准轮廓，以标准球体作为基础母型，先规划整体的镂空单元分布逻辑，采用对称式的曲面筋条排布，保证任意径向截面的筋条截面积总和偏差控制在8%以内，避免出现局部刚度不足的问题；筋条的截面采用变厚度设计，在球体赤道位置筋条厚度最大，向两极位置逐步平滑减薄，匹配不同位置的受力载荷分布，因为球形构件在实际安装使用中，赤道位置往往承受更大的径向弯矩与外部冲击载荷。

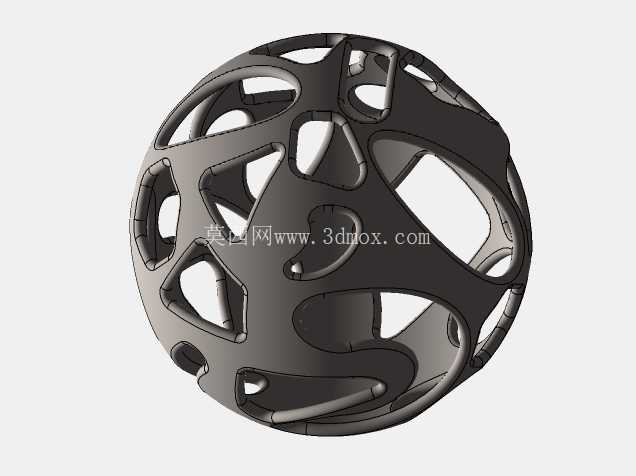

　　建模阶段全程采用表面建模思路，先构建每一条筋条的引导线，引导线全部贴合基础球面的法向偏移曲面，保证所有筋条的外表面与基础球面保持一致的曲率，不会出现局部凸起或凹陷的问题；镂空区域的边界全部采用G2连续过渡，避免后续铸造或3D打印过程中出现台阶效应，也能减少后续表面抛光的工作量。从安装边界来看，该球形构件可根据实际使用需求在两极位置预留安装接口，若作为装饰构件可在两极设置内螺纹孔，配合吊杆或底座实现快速安装，安装接口的位置与内部筋条直接连为一体，保证安装点的受力可以直接传递到整体筋条网络上，不会出现接口处开裂的问题；整体外形尺寸可根据使用场景等比例缩放，缩放过程中筋条厚度与开孔尺寸保持固定比例，避免缩放后出现壁厚过薄无法成型、或者开孔过小失去镂空效果的问题。

　　在铸造工艺适配性上，该结构的所有筋条拔模角度统一设置为1.5度，所有曲面没有倒扣结构，可直接采用分体式模具进行砂型铸造或熔模铸造，镂空区域的流道设计可以保证金属液充型过程中排气顺畅，不会出现卷气导致的内部气孔缺陷；筋条的最小壁厚控制在3mm以上，满足常规铸造工艺的最小壁厚要求，避免出现冷隔、浇不足等成型缺陷。如果作为流体匀流构件使用，镂空区域的开孔面积总和占球体总表面积的62%，可以保证流体穿过时的压降控制在合理范围内，同时筋条的流线型外形可以对流体起到导流作用，让流出球体的流体分布更均匀，不会出现局部流速过高的问题。

　　在结构验证阶段，通过有限元仿真可以看到，当球体承受1MPa的外部均布压力时，最大变形量出现在镂空区域的中心位置，变形量仅为球体直径的0.02%，完全满足常规使用场景的刚度要求；最大应力出现在筋条的交叉位置，应力值远低于常用铸造铝合金或不锈钢的许用应力，长期使用不会出现疲劳断裂的问题。设计过程中特意规避了相邻筋条之间的狭小缝隙，保证后续表面处理时，抛光丸、喷涂粉末可以顺利到达所有表面，不会出现表面处理死角，也能避免使用过程中积灰、积液难以清理的问题。对于文创装饰类的使用场景，该结构的连续曲面镂空效果在光线照射下会形成规律的光影变化，不需要额外做表面纹理处理就有不错的艺术效果，同时整体结构没有易脱落的小部件，作为公共空间装置使用时安全性更高，不会出现零部件坠落的风险。
