钣金稳压电源外壳结构设计

　　这套钣金稳压器模型面向小型交流稳压供电场景，常见于车间检测工位、实验台架、老旧电压波动区域以及对输入电压稳定性要求较高的设备前端。整机采用封闭式矩形箱体思路，外部主体由薄钢板折弯、拼焊或螺钉连接形成，重点不在复杂曲面，而在钣金展开、折弯余量、装配间隙、散热开孔和接口布置的可制造性。

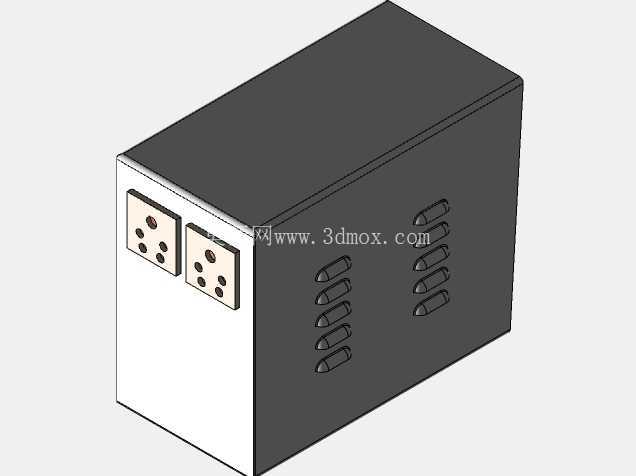

　　从结构上看，箱体正面布置两组多孔输出插座，插座面板略微下沉并通过螺钉固定在前板上，既保证面板外观平整，也便于后期更换插座模块。前板与主体外壳之间需要预留折弯边和安装法兰，实际建模时不能只按外观方块处理，必须体现板材厚度、内折边、避让缺口以及紧固件位置。顶部和侧板采用大面覆盖结构，侧板上设置多组长条形通风孔，孔位呈阵列分布，兼顾内部变压器、调压线圈和控制元件的自然对流散热。

　　散热设计是这类稳压电源外壳的关键。箱体内部通常容纳铁芯线圈、碳刷调压机构、控制电路板、接线端子和保护器件，工作时存在持续发热。侧板百叶孔不能简单理解为装饰槽，其开孔方向、孔间距、边距和翻边高度都会影响空气流动与板材刚度。若孔边距过小，折弯或运输过程中容易产生变形；若开孔面积不足，箱内热量会在顶部积聚，导致输出插座和导线绝缘层长期处于高温环境。建模时应将通风孔做成可阵列、可编辑的特征，方便根据功率大小调整孔数和排布区域。

　　安装边界方面，箱体外形接近长方体，适合台面放置或嵌入小型设备柜。底部应预留脚垫安装位或折边支撑面，避免钢板直接摩擦台面；背部需要考虑电源线入口、保险座、开关或接线端子的位置，不能与内部线圈和侧板加强边干涉。前板插座高度要兼顾插头插拔空间，若设备靠墙或位于机架内，插头尾部弯曲半径和人手操作空间都应纳入校核。

　　钣金展开是该模型的核心价值之一。围板、前板、顶盖和底架在拆件时应遵循少焊缝、少拼缝、便于折弯的原则。相邻板件之间可采用折弯卡扣、自攻螺钉或点焊连接，三维结构中需要明确搭接关系，避免生产时出现边对边无法固定的情况。对于通风孔密集的侧板，还应关注孔阵列后板件刚度，必要时在边缘保留完整折弯边，或在内部增加简单加强梁。

　　整体建模过程强调电气外壳与钣金工艺的结合：外观保持规整，内部留出元件容纳空间，外部接口集中在前板和背板，散热孔沿发热区域布置，折边和安装孔满足实际装配。这样的结构既能作为稳压器产品外观方案，也可直接用于钣金拆图、工艺讨论和设备布局校核。
