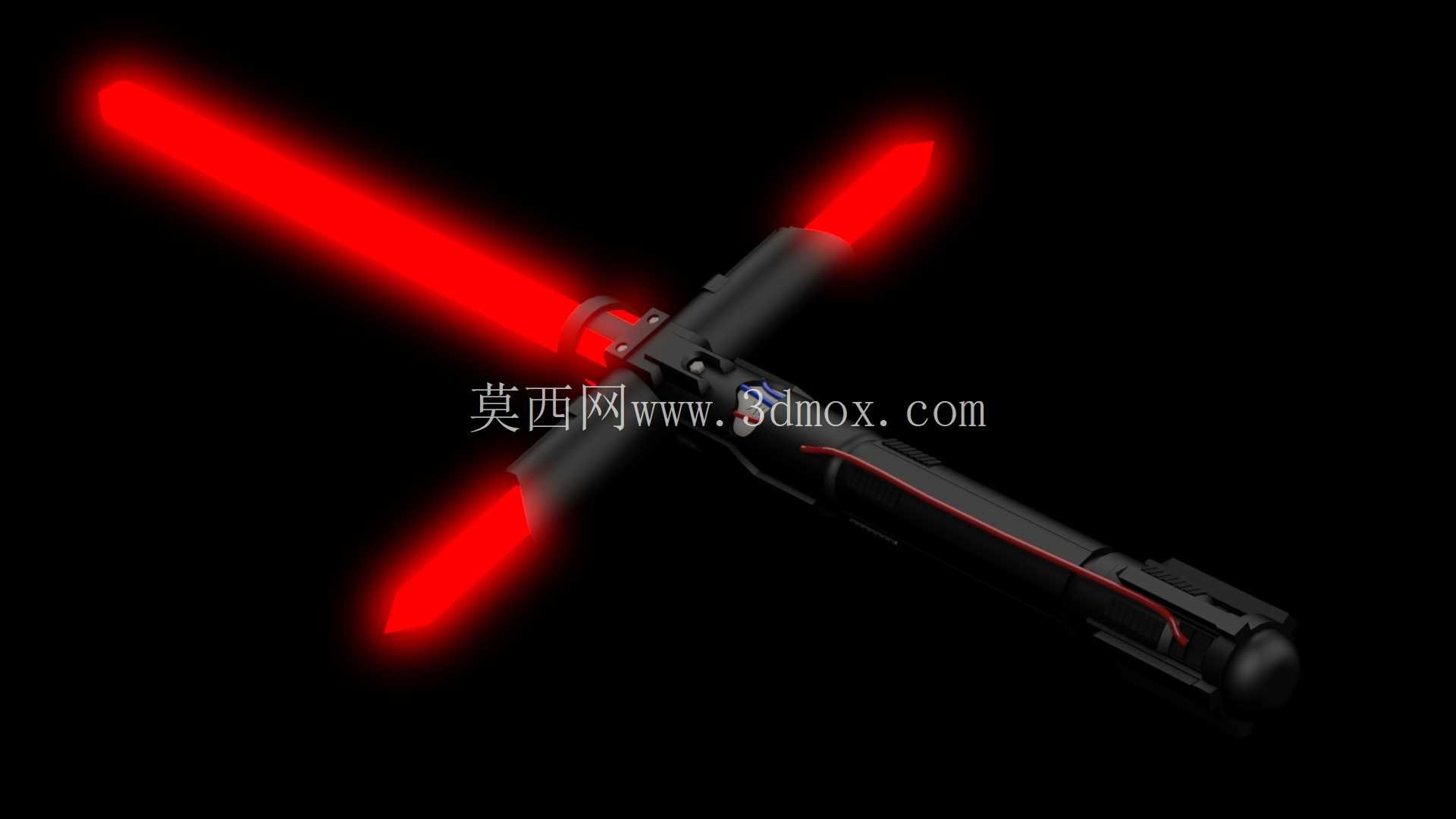

星战凯洛伦十字护手红光剑结构设计

这款十字结构红光剑的三维结构设计，核心围绕影视道具的实体化落地需求展开，区别于传统单刃光剑的直柄结构，十字护手的三刃布局是整个设计的核心难点，需要在有限的握持腔体内完成三个发光单元的排布、走线布局以及握持手感的平衡。从实际应用场景来看，这类道具主要用于影视实拍、线下主题展陈以及高端cosplay道具制作，对结构强度、握持配重以及发光效果的均匀性都有明确要求，不能仅做外观曲面的堆砌，需要兼顾实体制作时的装配可行性。

设计过程中首先要解决的是握持段的人机工程问题，主刃沿手柄轴向延伸，两个侧刃垂直于主刃方向从护手位置伸出，三个刃体的根部衔接处需要做平滑的曲面过渡，避免出现应力集中的尖角，同时要保证手柄握持区域的直径控制在适合成人单手握持的范围内，不能因为内部容纳三个发光组件的供电、走线结构就过度放大手柄直径，导致握持手感生硬。手柄主体采用分段式结构设计，从尾盖到护手位置依次分为电池仓段、握持防滑段、控制开关段以及刃体安装座，每一段的衔接处都设计有定位止口，方便实体制作时的拆装维护，电池仓设置在手柄尾端，采用旋盖式结构，更换电池时不需要拆解刃体部分，符合实际使用时的操作逻辑。

从功能特性来看，三个刃体均采用匀光结构设计，刃体根部与手柄安装座的衔接位置做了遮光处理，避免光线从衔接缝隙漏出影响视觉效果，侧刃的安装角度并非完全垂直于主刃，而是带有微小的向外倾斜角度，既还原了设定里的不规则刃体效果，也能避免实际握持时侧刃距离手部过近带来的安全隐患。手柄表面的细节设计没有做多余的装饰凸起，所有的表面纹理、线路凹槽都顺着手柄轴向排布，既符合科幻设定里的工业质感，也能在实际握持时起到防滑作用，控制开关设置在握持段上方的拇指可及位置，操作时不需要改变握持姿势就能完成开关控制。

外形尺寸方面，主刃长度控制在常规手持道具的合理范围内，整体重心落在护手前方靠近手柄的位置，长时间握持不会出现头重脚轻的疲劳感，两个侧刃的长度仅为主刃的四分之一左右，既保留十字护手的视觉辨识度，也不会因为侧刃过长导致道具整体的横向尺寸过大，影响挥舞操作。安装边界上，刃体与手柄的连接采用插拔式结构，安装座内部设置有导电触点，刃体插入后自动接通电路，不需要额外接线，拆卸后可以分开收纳，降低运输和存储时的空间占用。

结构设计时还考虑到了不同制作工艺的适配性，如果采用3D打印制作实体，可以将手柄拆分为多个壳体零件打印后拼接，拆分位置都设置在外观的分模线位置，不会破坏整体外观的完整性；如果采用铸造工艺制作金属材质的手柄壳体，所有的内壁厚度都保持均匀，避免出现壁厚突变导致的铸造缺陷，内壁上设置有对应的走线槽和电路板安装柱，不需要后期二次加工就能完成内部电子元件的固定。刃体部分的安装座设计有密封槽，可以加装缓冲垫圈，避免挥舞时刃体晃动产生异响，同时也能提升结构的连接强度，即使做大幅度的挥舞动作也不会出现刃体松动脱落的问题。

整个设计没有为了追求外观炫酷而添加多余的活动结构，所有的结构设计都服务于实体落地的实用性，手柄尾端设计有挂绳孔，方便搭配挂绳使用，表面的所有棱角都做了圆角处理，避免使用时划伤手部，三个刃体的发光亮度保持一致，供电线路采用并联设计，单个刃体出现故障不会影响另外两个的正常工作，降低后期维护的成本。
