星战达斯摩尔双刃红色光剑结构建模

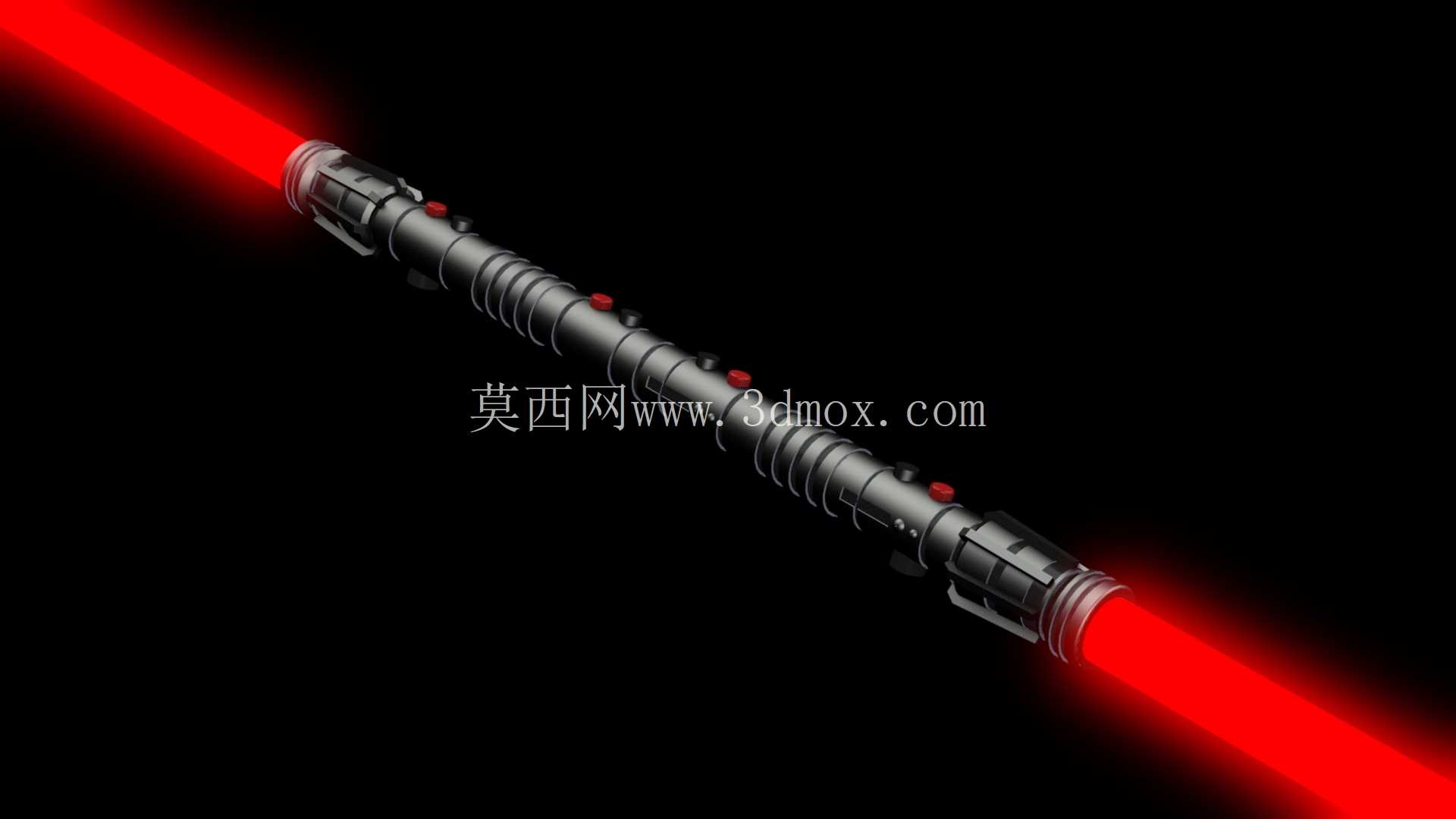

　　本次建模的双刃光剑，核心应用场景覆盖影视道具复刻、主题展陈装置制作、同人周边产品开发三大板块，在实际落地环节，既可以作为1:1比例收藏级摆件的结构原型，也能为cosplay活动中的可发光道具制作提供精准的结构参考，还可适配主题乐园沉浸式互动场景的手持道具开发需求。从实际功能层面看，该光剑为对称式双刃结构，两端均可输出稳定的红色发光刃体，中间的长握柄段支持单手握持、双手握持以及旋转挥舞等多种操作姿态，握柄表面设置的分段式防滑环槽，能够在快速挥舞动作中提供足够的摩擦阻力，避免道具脱手；握柄上分布的小型凸起按键结构，对应刃体点亮、亮度调节的功能触发位，在实体道具制作时可直接在该位置嵌入轻触开关，无需额外调整结构布局。

　　设计思路上优先还原道具的工业质感，没有采用光滑一体式的握柄外壳，而是将握柄拆分为多段不同直径的金属质感套筒结构，每段套筒之间设置细微的台阶差，既还原了原作中武器的拼接组装逻辑，也为实体制作时的分件加工提供了便利，所有分段的接缝位置都做了0.1mm的错位避让设计，避免3D打印或者金属铸造时出现接缝溢料、装配错位的问题。外形尺寸方面，整剑总长度控制在1600mm左右，其中两端发光刃体各占650mm，中间金属握柄段长度为300mm，握柄最大直径为45mm，最小握持段直径为32mm，符合成年人手掌的握持尺寸边界；安装边界上，若要制作可发光的实体版本，握柄内部预留了直径28mm的通长空腔，可容纳两节18650锂电池以及对应的驱动电路板，两端刃体连接位置设置了10mm深的插接槽，可直接固定亚克力磨砂刃管，槽位侧面预留了2mm的走线孔，方便灯珠线路从握柄内部延伸至刃体根部，不需要额外在壳体上开孔破坏外观完整性。

　　结构细节处理上，握柄表面的红色按钮凸起高度控制在2mm，既保证了按压时的触感反馈，也不会因为凸起过高在挥舞过程中发生误触；握柄两端与刃体衔接的位置做了渐变式的锥面过渡，避免直角结构带来的突兀感，同时锥面结构也能提升刃体插接后的结构强度，减少挥舞时刃体根部的应力集中问题。针对铸造加工的适配性，整个金属握柄部分的所有外表面都做了1.5°的拔模斜度，没有出现倒扣结构，零件最小壁厚控制在2.5mm，满足砂型铸造或者压铸工艺的壁厚要求，不会出现浇不足、冷隔等铸造缺陷；握柄内部的空腔设计为直通孔结构，不需要额外做抽芯结构就能完成脱模，大幅降低了模具制作的复杂度。

　　在实际道具落地测试中，该结构的重量分配经过反复调整，握柄段采用密度较高的锌合金材质，两端刃体采用轻质的亚克力材质，整剑重心落在握柄中点位置，长时间握持挥舞不会出现前端坠手的问题，握柄表面的环槽深度控制在1.2mm，既能够提供足够的防滑性能，也不会因为槽过深积灰难以清理。针对不同的应用场景，该结构还预留了改装空间，比如面向收藏级摆件制作时，可以在握柄表面做蚀刻纹理处理，不需要改动基础结构；面向儿童玩具版本开发时，可以将握柄的硬质金属材质替换为软胶包裹的ABS材质，原有结构的安装尺寸完全兼容，不需要重新开模。两端刃体的固定结构采用插接加侧面顶丝的固定方式，顶丝隐藏在握柄端部的装饰环下方，不会破坏外观的整体性，同时也方便刃体损坏后的拆卸更换，降低后期维护成本。
