锥齿轮传动螺旋轨道滚珠玩具结构设计

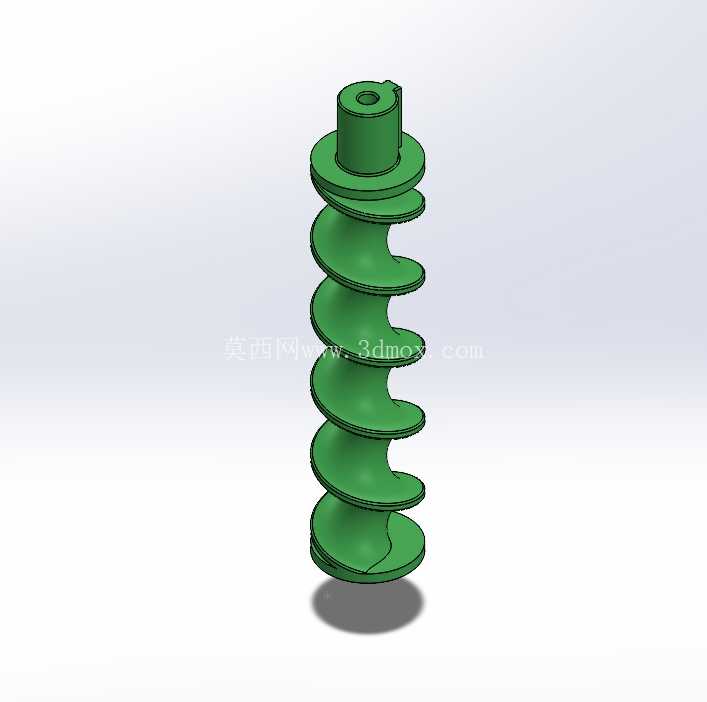

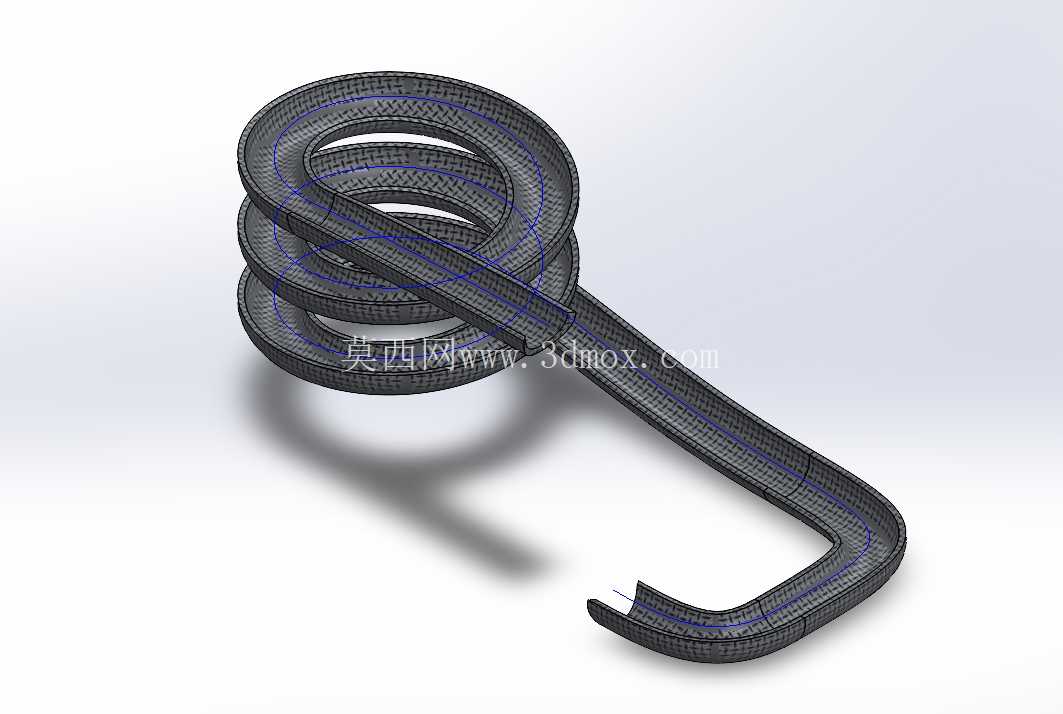

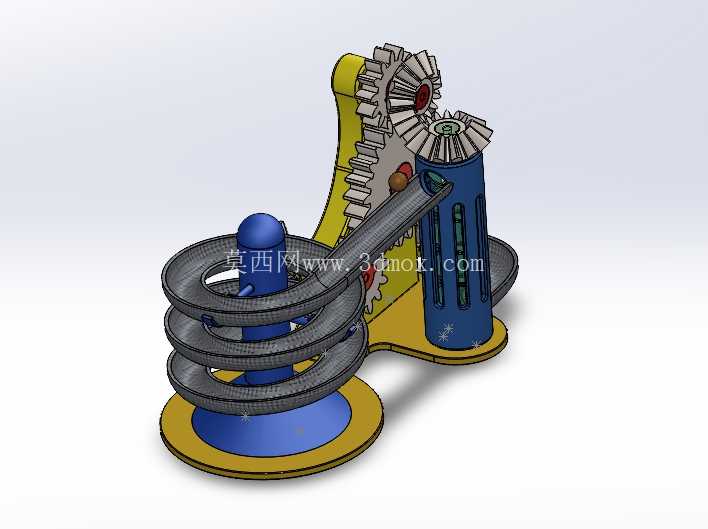

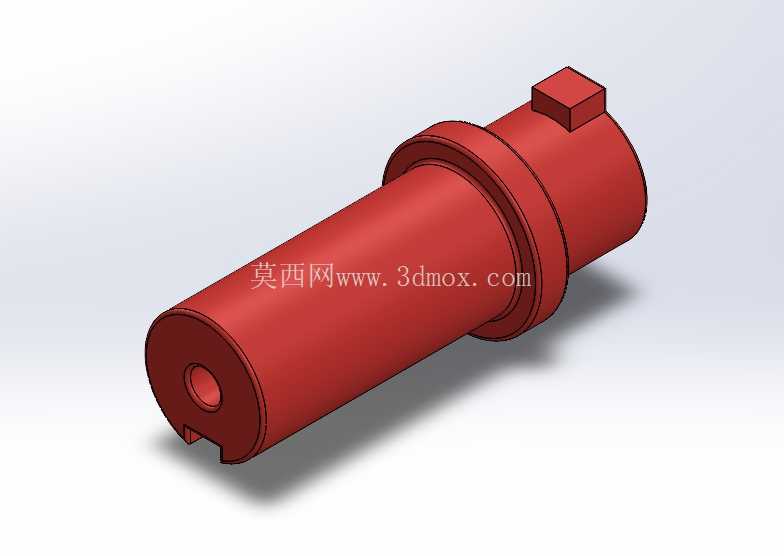

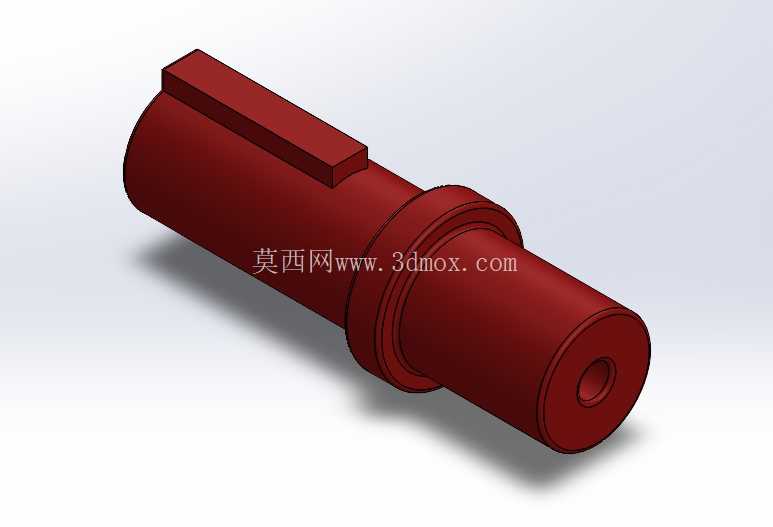

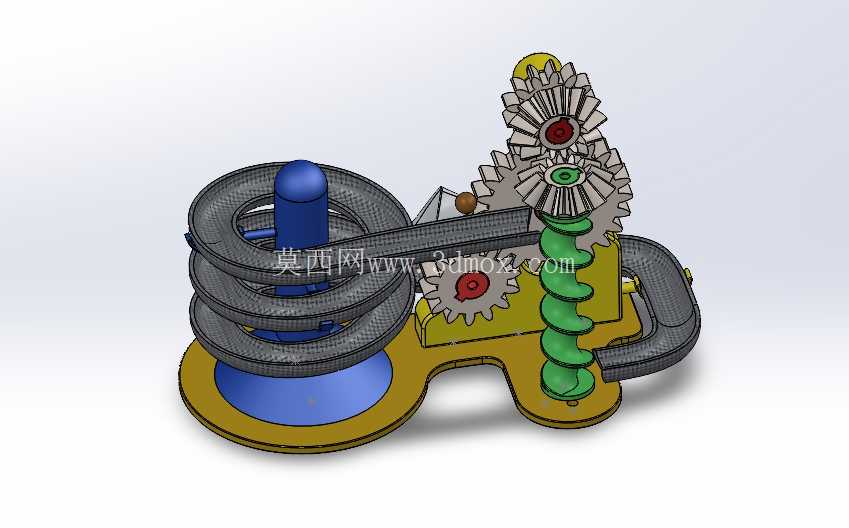

这款机械结构类玩具的核心传动单元采用一对正交布置的锥齿轮完成动力换向，输入轴竖直布置在蓝色立柱内部，输出轴与黄色立板上的抬升滑道同轴，齿轮啮合间隙控制在0.1-0.15mm区间，既保证传动顺畅无卡滞，也避免间隙过大导致的传动回程误差，让滚珠抬升过程的节奏保持稳定。螺旋下滑轨道采用三段等螺距螺旋面拼接而成，轨道截面为半开放U型槽，槽宽比配套滚珠直径大1.2mm，槽边高度为滚珠直径的三分之二，既保证滚珠滚动时不会脱轨，也能让使用者清晰观察到滚珠在轨道内的滚动状态，螺旋轨道底部与蓝色圆形底座同轴固定，底座直径为整个装置最大外轮廓尺寸，安装时需保证底座平面与放置面的平行度误差不超过0.5°，避免轨道倾斜导致滚珠滚动速度不均或中途卡停。

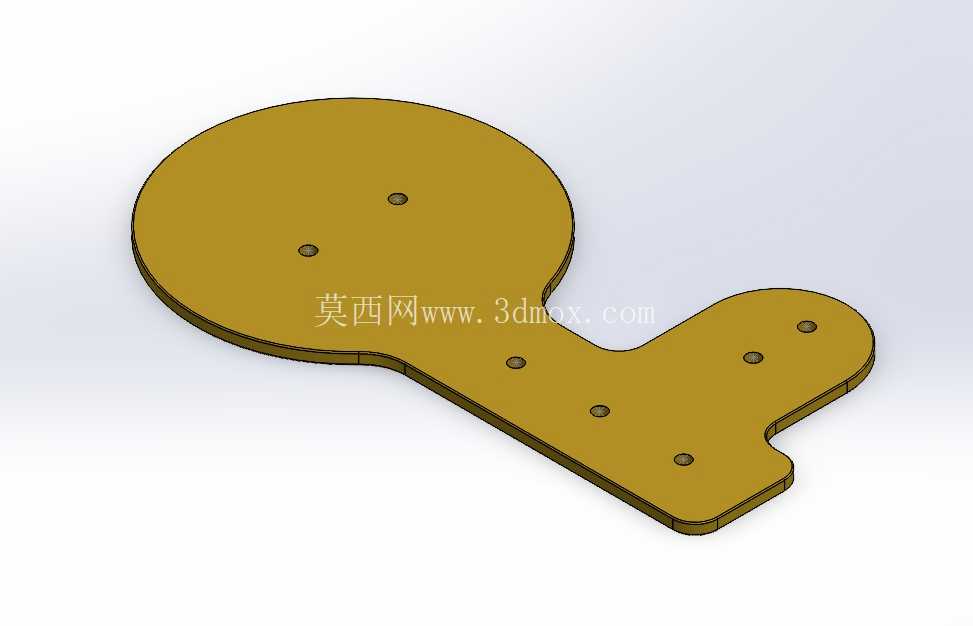

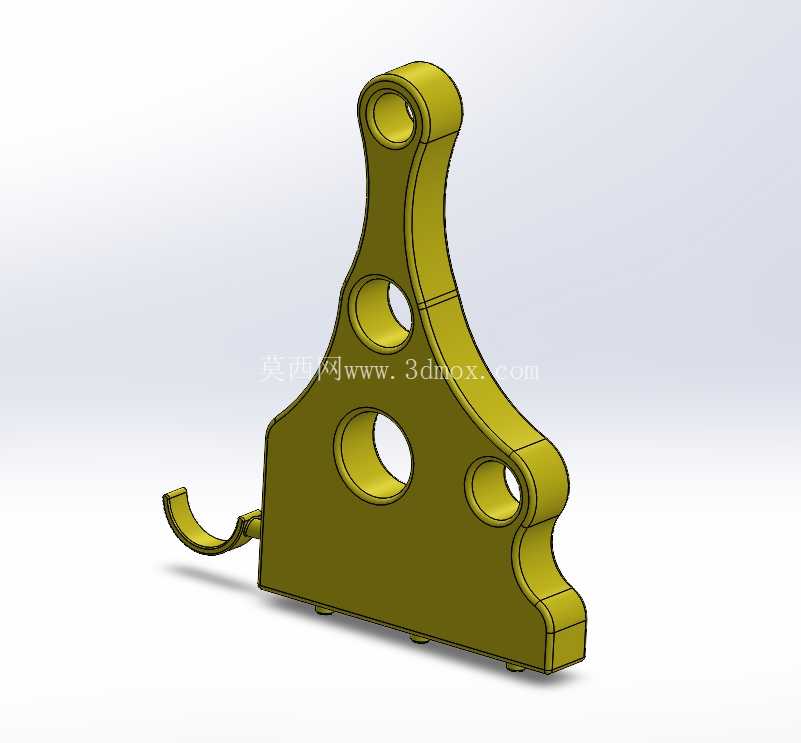

抬升滑道为倾斜布置的导槽，下端衔接螺旋轨道的终点位置，上端对准锥齿轮侧的落料口，导槽内壁做了0.2mm的圆角过渡，减少滚珠滑动时的摩擦阻力，导槽与竖直立柱的连接采用嵌入式卡扣结构，不需要额外紧固件即可完成装配，方便后期拆解调整齿轮啮合位置。黄色立板作为整个传动结构的支撑载体，厚度为8mm，立板上预留了齿轮轴的安装孔位，孔位同轴度公差控制在0.05mm以内，保证齿轮转动时无偏摆，立板底部与黄色安装底板通过定位销连接，安装底板与螺旋轨道底座处于同一水平面，两者拼接后整体占地面积仅为A4纸的三分之二，放置在桌面使用时不会占用过多空间。

从实际使用场景来看，这类结构玩具常被用于中小学机械原理科普展示，也可作为机械专业入门级的装配练习案例，使用者转动顶部的手轮即可通过锥齿轮传动带动抬升机构将滚珠从轨道底部输送至高处，随后滚珠沿螺旋轨道依靠重力自然下滑，循环往复形成完整的运动闭环。设计过程中特意将所有传动部件做了外露处理，没有额外加装密封外壳，就是为了让观察者能直观看到锥齿轮的啮合过程、滚珠的抬升与下滑轨迹，把抽象的齿轮传动、重力做功等物理概念转化为可直接观察的动态过程。

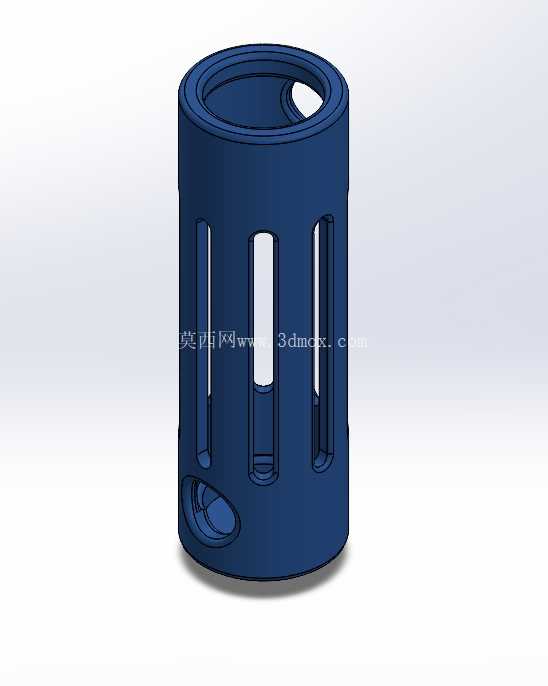

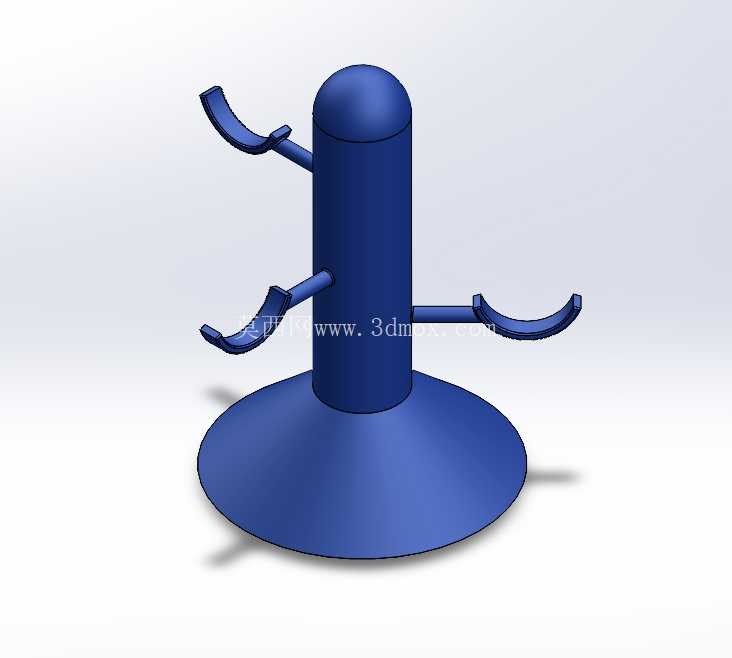

在零件的装配逻辑上，整个装置分为底座支撑模块、螺旋轨道模块、锥齿轮传动模块、抬升导槽模块四个独立单元，每个单元都可单独拆解，装配时先完成底座与螺旋轨道的同轴固定，再将带齿轮轴的黄色立板固定到底板对应位置，随后装入竖直立柱与抬升导槽，最后调整锥齿轮的啮合间隙即可完成整体组装，不需要复杂的专用工装，普通使用者按照装配顺序即可在短时间内完成拼装。竖直立柱表面开有三条长条形观察窗，既可以减轻零件自身重量，也能观察到立柱内部输入轴的转动状态，立柱顶部的球形端盖做了圆弧过渡，没有尖锐棱角，符合玩具类产品的安全设计要求。

轨道的螺旋升角经过反复验算，最终确定为5°，这个角度下滚珠依靠重力产生的下滑分力刚好克服滚动摩擦阻力，下滑速度保持在每秒0.2m左右，既不会因为速度过快导致滚珠冲出轨道，也不会因为速度过慢出现中途停滞的问题。锥齿轮的模数选用0.8，齿面做了光滑处理，传动过程中噪音极低，即使在安静的室内环境下使用也不会产生刺耳的摩擦声。整个装置的所有棱角位置都做了R1以上的圆角处理，没有锋利的飞边或锐角，避免使用过程中划伤手指。
