120mm规格风扇防护格栅配套紧固螺钉结构

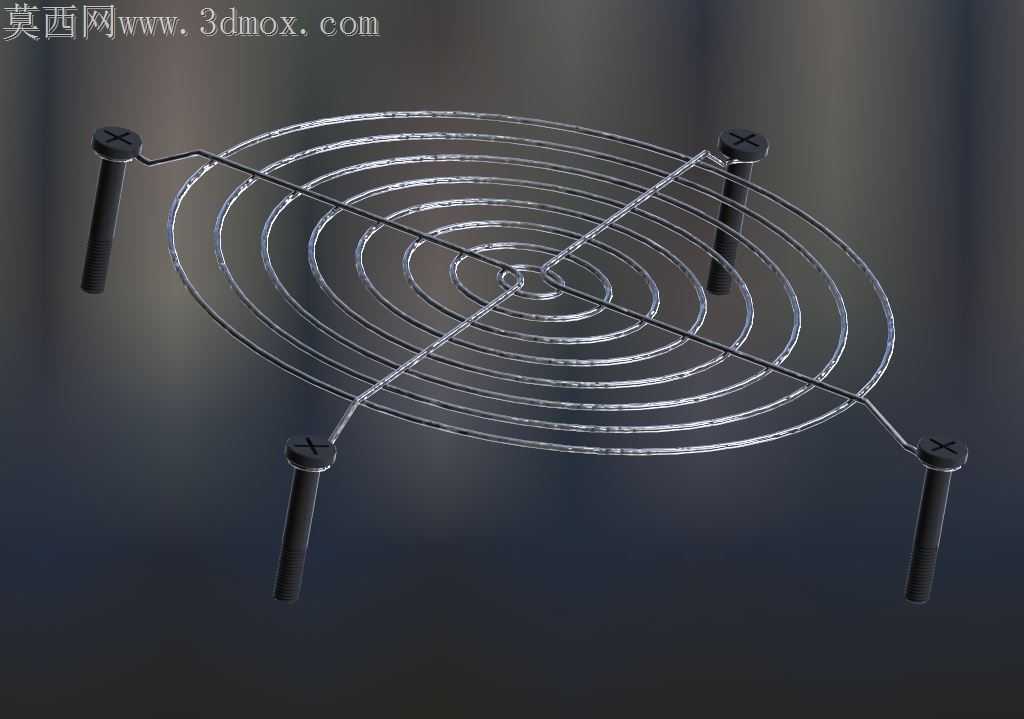

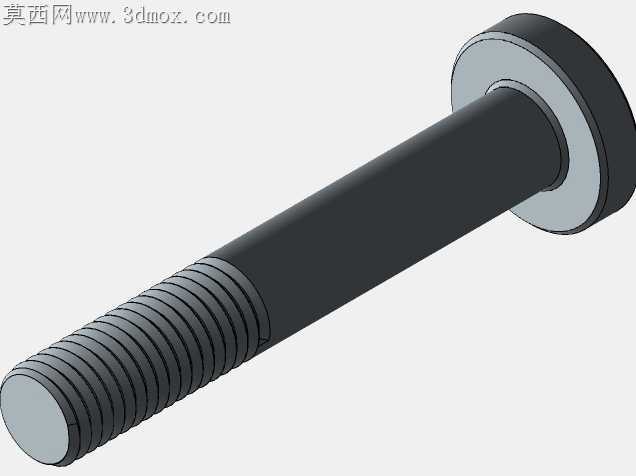

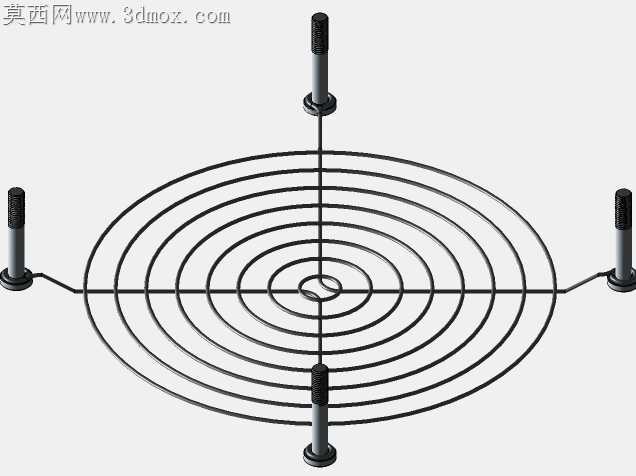

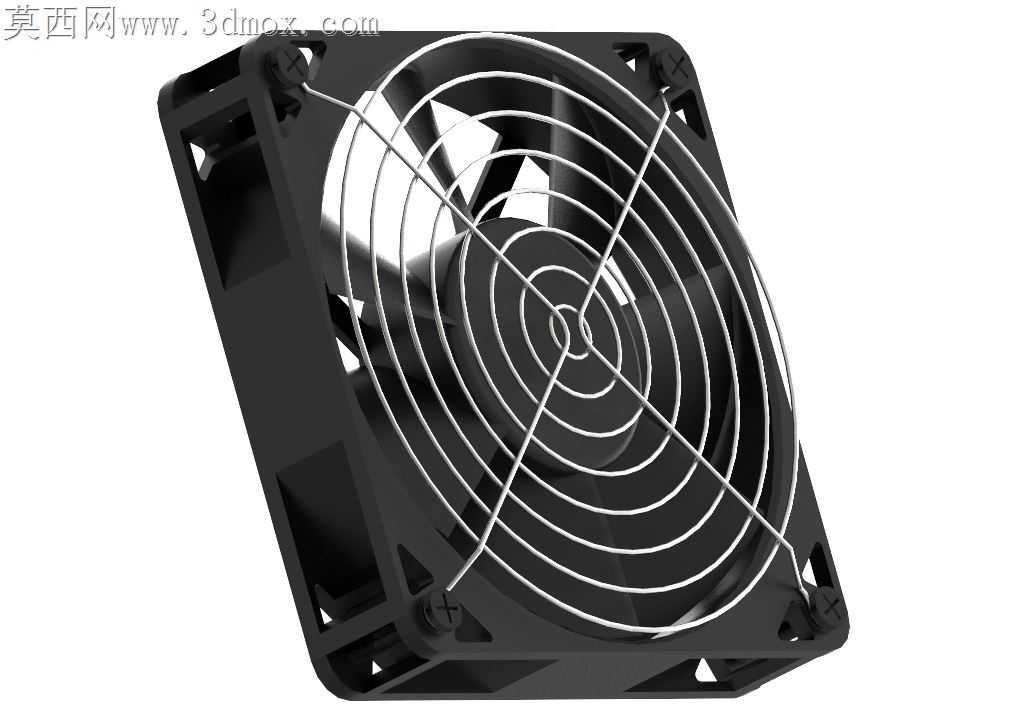

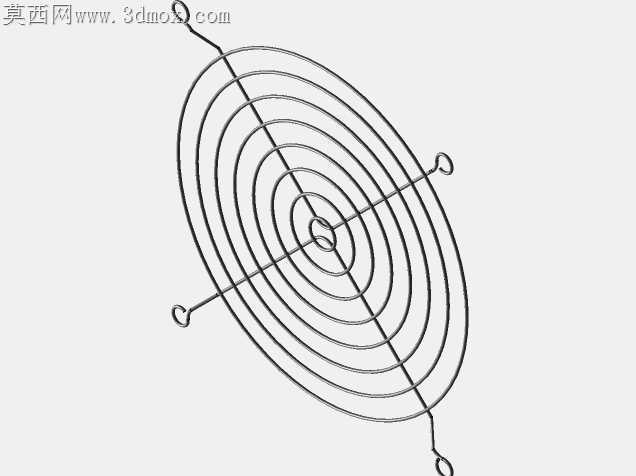

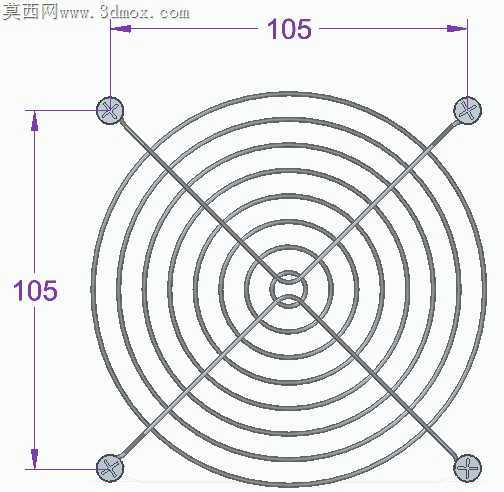

常规120mm散热风扇的防护格栅安装，最容易被忽略的是螺钉与格栅安装孔的同轴度偏差问题——不少量产场景里，格栅冲压成型后安装耳的孔位会随板材应力释放出现0.1-0.2mm的偏移，强行拧入螺钉会让格栅筋条产生内应力，长时间受风扇运行振动影响，筋条交叉位置容易出现疲劳开裂，甚至格栅松脱剐蹭扇叶引发故障。这套结构在设计时特意把格栅四个安装耳的过孔做了0.3mm的径向余量，螺钉采用带法兰面的十字盘头结构，法兰面直径比安装耳的沉台直径大0.8mm，哪怕孔位存在小幅偏移，法兰面也能完全压住安装耳表面，不会出现压接偏载的问题。格栅的环形筋条采用等间距同心圆排布，相邻筋条的间隙控制在5.2mm，既不会因为间隙过大让手指误触扇叶，也不会因为筋条过密阻挡进风气流，每根筋条的截面做了0.2mm的圆角过渡，没有尖锐的冲压毛边棱角，安装时不会划伤操作人员的手部，长期积灰后也更容易擦拭清理。交叉布置的斜向支撑筋从中心安装位延伸到四个角的安装耳，筋条厚度比环形筋条厚0.3mm，刚好抵消格栅受外力挤压时的形变应力，哪怕安装时对角螺钉的拧紧力矩存在小幅差异，格栅也不会出现翘边变形，和风扇边框的贴合缝隙能控制在0.1mm以内，不会因为缝隙产生额外的风切异音。配套的螺钉长度做了精准匹配，拧入风扇边框安装柱后，螺纹啮合长度达到3mm，既不会因为啮合过短受振动松脱，也不会因为螺钉过长顶穿风扇内部的线架损伤漆包线，螺钉头部的槽深做了优化，十字槽的深度比常规同规格螺钉深0.15mm，电动螺丝刀批头咬合时不容易打滑滑牙，批量装配时能有效降低锁附不良率。格栅中心的圆形凸台刚好对准风扇轴承的外盖位置，不会和轴承盖产生运动干涉，凸台表面做了微弧处理，哪怕格栅受外力产生小幅形变，也不会剐蹭到轴承盖的防尘盖。整套结构没有多余的冗余设计，所有尺寸公差都围绕量产冲压、自动锁附的工艺要求设定，不需要额外的二次加工就能直接适配市面上绝大多数标准120mm散热风扇，不管是机箱散热、工业设备排风还是小型散热器改装，都能直接匹配安装，不需要额外修改孔位或者更换紧固件。
