120mm规格台式PC散热轴流风扇结构

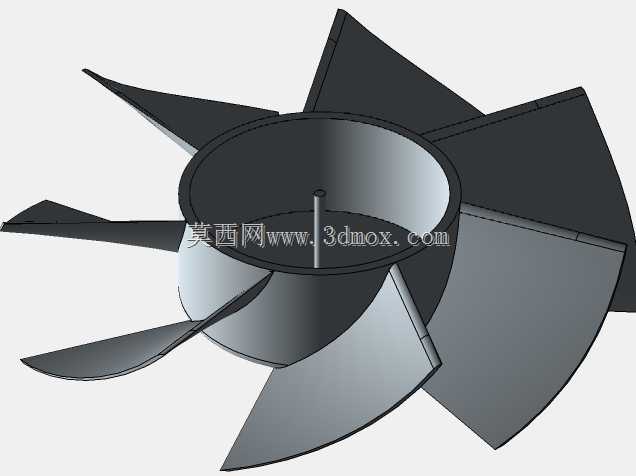

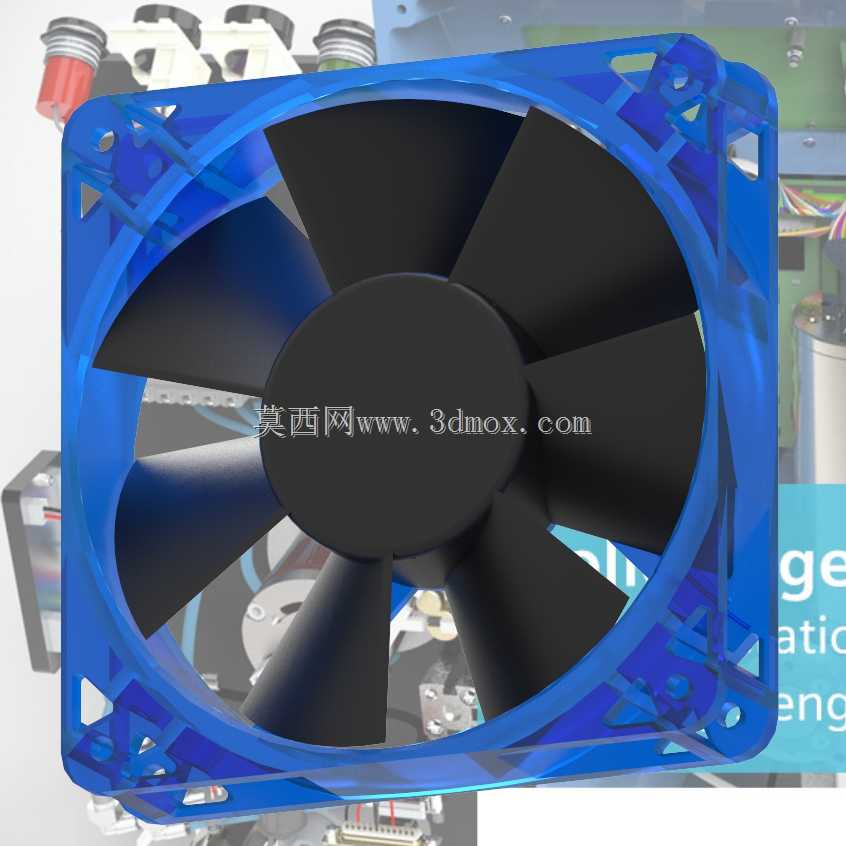

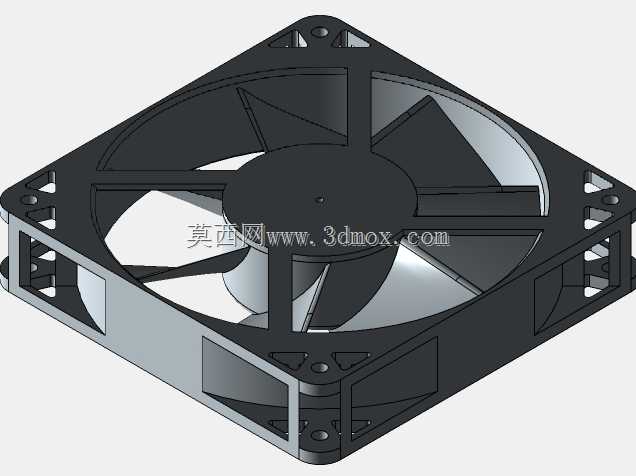

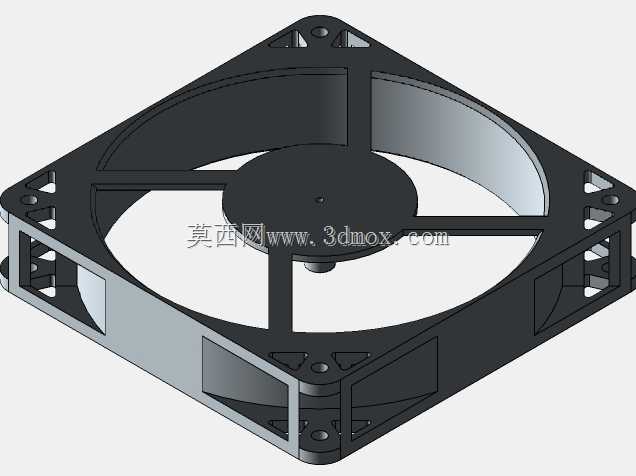

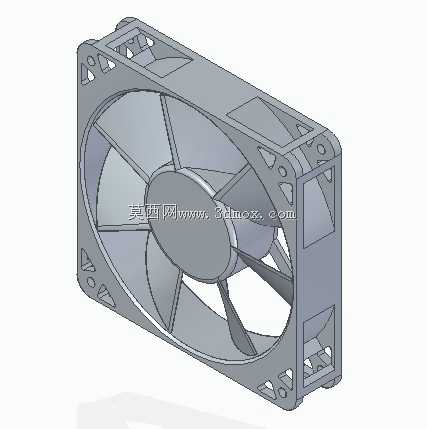

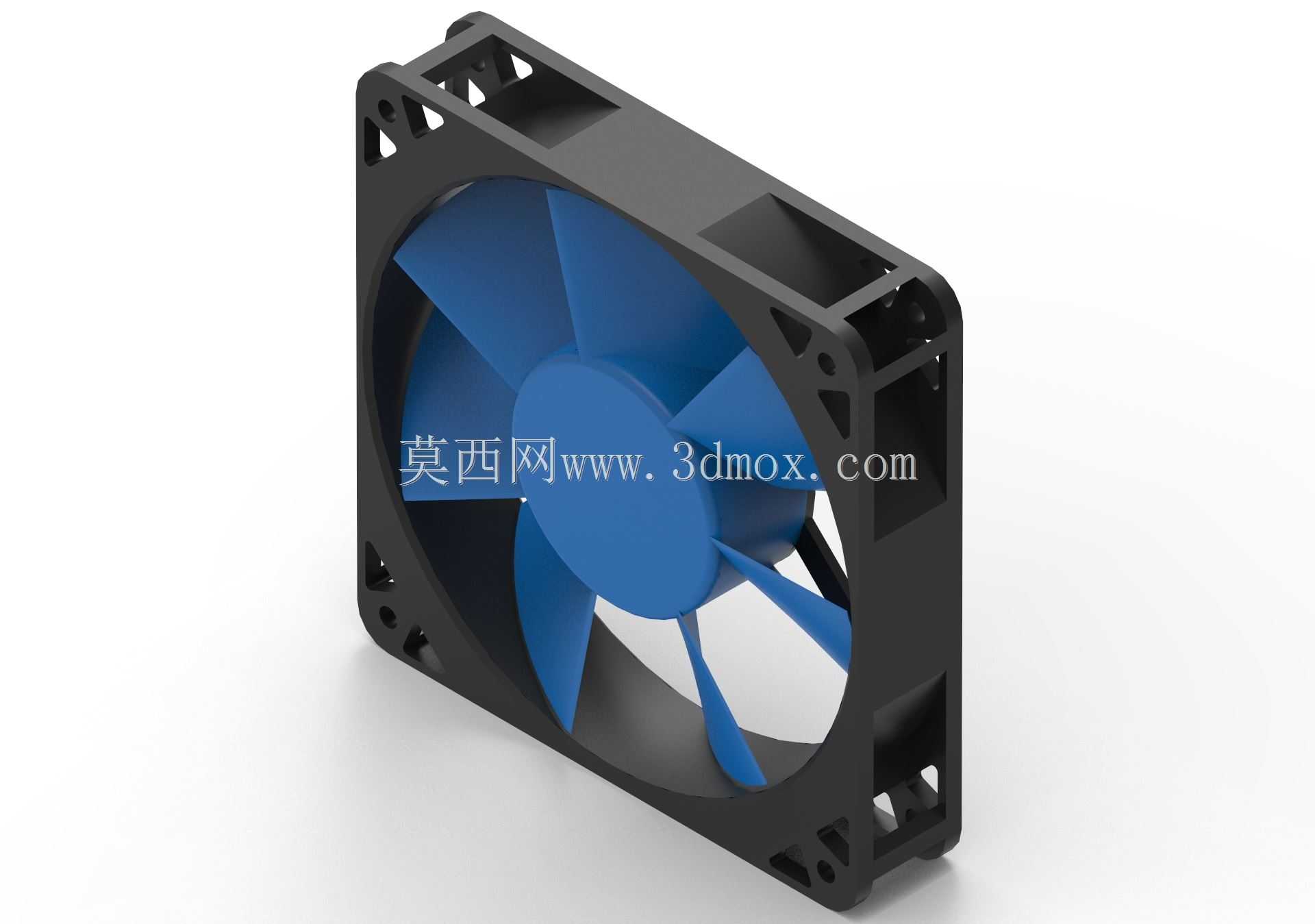

日常做PC整机散热方案搭建、机箱结构适配验证的时候，120mm规格的轴流风扇是绕不开的通用部件，这类风扇的应用场景覆盖了台式机箱的进排风、CPU塔式散热器的风冷模组、水冷排的换热送风、甚至部分工控机箱、小型服务器机柜的局部散热点位，属于电脑周边散热领域通用性极强的标准化部件。从实际用途来看，这类风扇的核心作用是通过叶片旋转驱动定向气流，带走发热元件表面堆积的热空气，形成稳定的空气流通路径，让硬件工作产生的热量能够快速排出设备腔体，避免核心元件因为积热出现温度过高、性能降频甚至寿命折损的问题。做这个结构建模的时候，首先要卡准行业通用的安装边界尺寸，120mm见方的外框，25mm的整体厚度，是目前PC散热领域沿用多年的标准化规格，四个安装角的孔位间距、孔径大小都要匹配通用的机箱安装位、冷排固定位、塔式散热的扣具孔位，保证模型导入装配环境后可以直接完成配合约束，不需要反复调整尺寸适配。外框采用半透明蓝色塑料的结构设计，框体的加强筋布局做了针对性优化，四个边角的安装位做了加厚处理，避免安装锁附螺丝的时候出现框体开裂的问题，框体内圈的导流边做了圆弧过渡，减少气流进入扇叶区域时的紊流损耗，提升送风效率。扇叶部分采用七叶大倾角的设计，叶片的曲面弧度经过调整，在保证足够风量的同时，尽可能降低旋转过程中的气流切割噪音，中心的轮毂部分做了圆弧收边，减少中心区域的气流乱流。建模过程中没有做内部电机的精细结构，因为对于结构选型、装配验证的场景来说，外部的安装尺寸、扇叶与外框的配合间隙、整体的外形轮廓才是核心参考要素，内部电机结构属于风扇厂商的独立设计部分，做整机装配的时候不需要干涉内部结构，只需要保证外部尺寸符合安装要求即可。实际选型适配的时候，这类120mm风扇可以根据转速、风压参数的不同，适配不同的散热需求，高转速高风压的型号适合搭配密集鳍片的风冷散热器或者厚水冷排使用，低转速静音型号适合作为机箱的进出风风扇，搭建低噪音的整机散热风道。建模的时候特意还原了外框的走线槽、边角的减震胶钉预留位这些细节，保证模型导入装配后，可以完整模拟实际安装时的状态，比如减震胶钉的安装空间、供电线的走线路径，避免结构设计时出现干涉问题。扇叶和外框之间的间隙控制在行业通用的安全范围内，既不会因为间隙过大导致气流回流损失风压，也不会因为间隙过小出现扇叶转动擦碰外框的风险，四个安装角的平面度也做了基准约束，保证安装后风扇可以完全贴合安装面，不会出现倾斜导致的震动、异响问题。
