长条形多孔连接基座结构设计

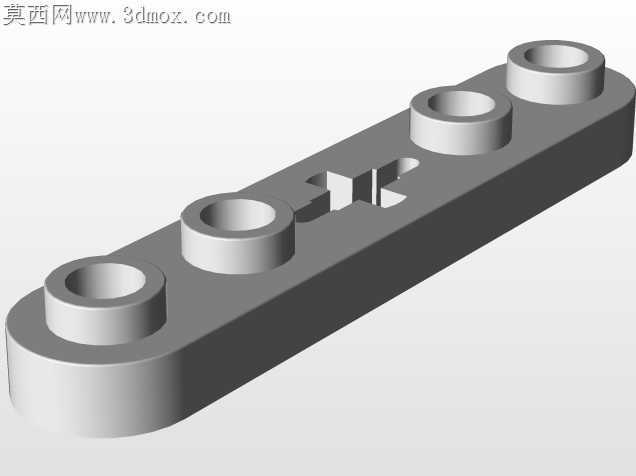

长条形多孔连接构件在实际加工中最容易出现的问题，是孔位同轴度偏差导致装配时销轴无法顺利穿入，尤其是这类沿长度方向等距排布四个同轴凸台孔的结构，普通铣削加工时如果一次装夹无法完成全部孔位加工，二次装夹的找正误差很容易让相邻孔的轴线偏移超过0.02mm，现场装配时就会出现销轴卡滞、强行敲入后构件内应力残留的问题。这个构件的主体采用等厚度扁长结构，两端做圆弧过渡处理，没有尖锐的直角棱边，既避免了热处理时的应力集中开裂风险，也能减少运输和装配过程中磕碰划伤操作人员的概率。四个带凸台的安装孔沿构件长度方向均匀排布，凸台高度一致，孔口做了微小的倒角处理，装配时销轴可以顺着倒角顺利导入，不需要额外修磨孔口。构件中部的异形卡槽是整个结构的核心功能区，卡槽的侧壁做了微小的拔模斜度，和配套卡块装配时不会出现过盈咬死的情况，卡槽底部的让位槽可以避开卡块上的凸起毛刺，哪怕加工时卡槽底面有轻微的刀纹残留，也不会影响卡块的装配到位。实际加工时如果采用铝型材挤压成型再做后续机加工，要注意凸台位置的材料填充密度，挤压时如果模具出料速度不均，凸台位置容易出现内部缩孔，后续钻孔时就会出现孔壁不圆、尺寸超差的问题，所以挤压工序要严格控制四个凸台位置的出料流速差，保证各部位材料密度一致。构件的非配合面不需要做过高的表面处理，喷砂氧化后就能满足防锈需求，配合面也就是孔内壁和卡槽侧壁，粗糙度控制在Ra1.6就足够，过高的粗糙度要求反而会增加不必要的加工成本。这类连接构件常用在模块化桁架、输送线支撑架的节点位置，四个安装孔用来穿销轴固定相邻的杆件，中部的卡槽用来锁定横向的定位件，实际工况下承受的主要是沿构件长度方向的拉应力和垂直方向的剪切力，等厚度的主体结构没有做多余的减重挖槽，就是为了保证足够的截面抗弯模量，避免长期受载后出现中部弯曲变形。很多同类构件为了减重会在主体上挖很多不规则的孔洞，反而会破坏应力传递路径，在孔洞边缘出现应力集中，长期受交变载荷后容易产生疲劳裂纹，这个构件保留了完整的主体平面，只在中部开出功能必需的卡槽，既满足了装配需求，也最大化保留了结构强度。装配时要注意四个凸台的贴合面要和被连接件完全贴合，如果有切屑或者毛刺垫在贴合面之间，锁紧后构件会产生微小的翘曲，长期使用后翘曲位置会产生疲劳损伤，所以装配前要仔细清理凸台端面的加工残留。
