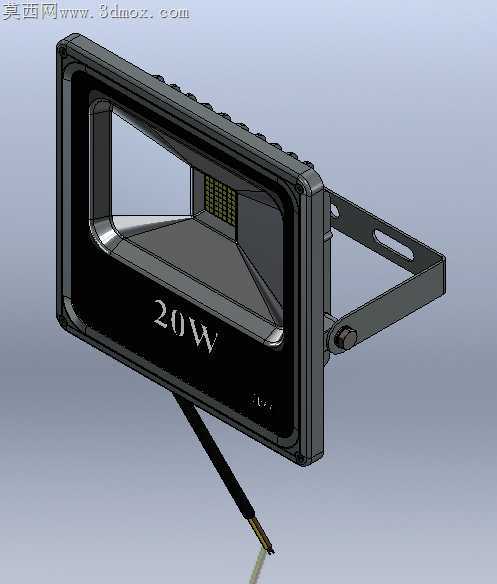

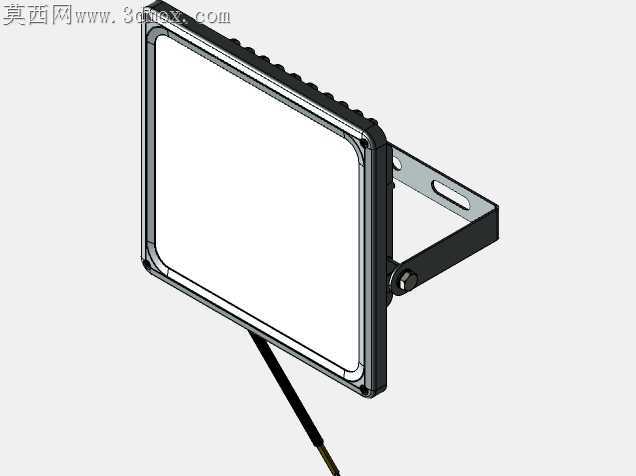

20W双电压LED泛光灯结构设计方案

户外投光照明场景里，灯具长期直面暴雨淋溅、温差骤变与安装震动，早期薄壳泛光灯常出现壳体接缝渗水、支架松旷晃荡、反射腔积灰降效的问题，这套20W双电压LED泛光灯的结构设计，从加工适配维度逐一回应了这些落地痛点。灯壳边缘的止口结构没有采用常规直角对接，而是做了0.8mm的叠边错位设计，压铸成型时能让铝合金熔液充型更顺畅，避免边角缺料导致的密封缝隙，后续打胶密封时胶层能被嵌在叠边槽内，不会因为户外长期紫外线照射出现胶层开裂脱落。出线位置的护线套做了阶梯式卡位，和壳体过盈配合的公差控制在0.15mm，既不会因为公差过松导致拉扯线缆时护线套脱落，也不会因为公差过紧造成装配时护线套被挤压变形割伤线皮。

背部的散热鳍片没有追求过高的齿高，而是把齿厚控制在1.2mm、齿间距留足3mm，压铸时铝液流动阻力小，不会出现鳍片末端冷隔缺料的问题，后续喷塑处理时粉末也能均匀附着在鳍片缝隙里，不会出现积粉结块影响散热效率的情况。前端玻璃的压框做了内嵌式胶条槽，胶条压缩量预留25%，压框螺丝采用对角渐进锁紧的适配设计，避免单侧锁紧力度过大导致玻璃受力不均碎裂，哪怕是在零下二十度的低温环境下，玻璃和壳体热胀冷缩的形变差也能被胶条充分吸收。

安装支架的铰接位置没有用普通的螺栓硬连接，而是加了带防滑齿的阻尼垫片，支架角度调整到任意位置都能靠齿面咬合锁止，不会因为大风震动出现照射角度偏移。支架的安装孔做了长圆孔设计，现场安装时哪怕墙面固定螺栓的孔位有几毫米偏差，也能顺利对位安装，不用重新打孔破坏墙面。反射腔的曲面弧度经过反复调整，和LED灯珠的发光角度完全匹配，加工时反射面采用抛光后阳极氧化处理，不会出现镜面反射的眩光问题，也能让光线出射更均匀，1800lm的光通量能充分覆盖照射区域，不会出现局部亮斑或者暗区。

灯体内部的驱动仓做了独立隔离腔，和LED发光腔之间用隔热板隔开，LED工作时产生的热量不会直接传导到驱动元件上，能延长驱动电源的使用寿命，双电压适配的电路元件在仓内的排布留足了爬电距离，哪怕是潮湿环境下也不会出现电路打火的隐患。整个壳体的边角都做了R2的圆角过渡，压铸脱模时不会出现粘模拉伤，后续搬运安装时也不会划伤施工人员的手，没有尖锐棱角的设计也能减少户外使用时的风阻，降低强风环境下灯体的受力负载。
