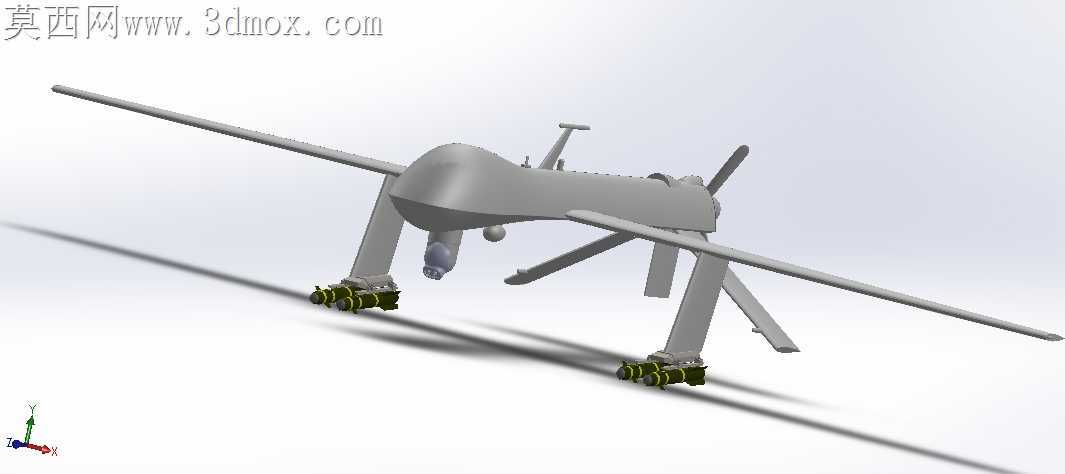

MQ1察打一体无人机军用装备结构设计

长航时固定翼无人机的起落架与机翼连接区域，向来是加工阶段最容易出现应力集中的薄弱位置，常规建模时很容易忽略起降冲击带来的载荷传导偏差，直接影响后续仿真验证的参考价值。这款MQ1无人机的结构处理上，特意将主起落架的安装基座做了内嵌式的承力凸台设计，没有采用外露式的螺栓连接座，避免了高速飞行时连接位置产生的紊流干扰，同时也能分散着陆瞬间的冲击载荷，不会让应力直接传递到机翼蒙皮的拼接位置。尾翼与尾撑杆的衔接处做了渐变式的壁厚过渡，没有出现直角转折的结构死角，既减少了碳纤维铺层加工时的纤维褶皱风险，也能降低长时间巡航时的结构疲劳隐患。机翼与机身的对接位置没有采用常见的直插式接口，而是设计了带定位销的楔形贴合面，装配时不需要反复调整对位公差，贴合面的密封胶圈安装槽也做了0.2mm的公差预留，不会出现装配后胶圈挤压变形或者密封失效的问题。机翼下方的武器挂架做了快拆式的卡槽设计，挂架与机翼承力梁直接连通，不需要额外在蒙皮上打孔固定，避免了蒙皮开孔带来的结构强度下降问题，挂架的锁止卡扣位置做了防脱倒钩设计，即便飞行中出现剧烈机动，也不会出现载荷脱落的风险。尾部螺旋桨的桨毂与发动机输出轴的配合段做了锥形定位面，相比平键连接的结构，能减少高速旋转时的动平衡偏差，桨叶的翼型曲面做了连续的曲率校验，没有出现曲面碎面或者曲率突变的区域，加工时不管是采用金属铣削还是复合材料模压，都不会出现脱模困难或者表面流线断裂的问题。机头下方的光电吊舱安装座做了减震阻尼的预留空间，没有将吊舱直接刚性连接在机身上，能过滤掉发动机运转带来的高频振动，避免光电侦察设备出现成像模糊的问题。机身表面的所有检修口盖都做了与蒙皮齐平的嵌入式设计，口盖边缘的缝隙控制在均匀的0.15mm区间，不会在高速飞行时产生额外的风阻，也能减少雷达反射截面积。起落架的机轮与减震支柱的连接位置做了转动限位结构，避免起降时机轮过度偏转导致起落架别断，减震支柱的油腔预留了足够的压缩行程，能适应粗糙跑道的着陆冲击。整个机身的曲面分模线全部沿着气流流向布置，没有出现垂直于气流方向的拼接缝，既降低了飞行阻力，也让后续表面涂层的喷涂作业更顺畅，不会在拼接缝位置出现漆面积攒的问题。
