Q450四旋翼无人机机架结构设计

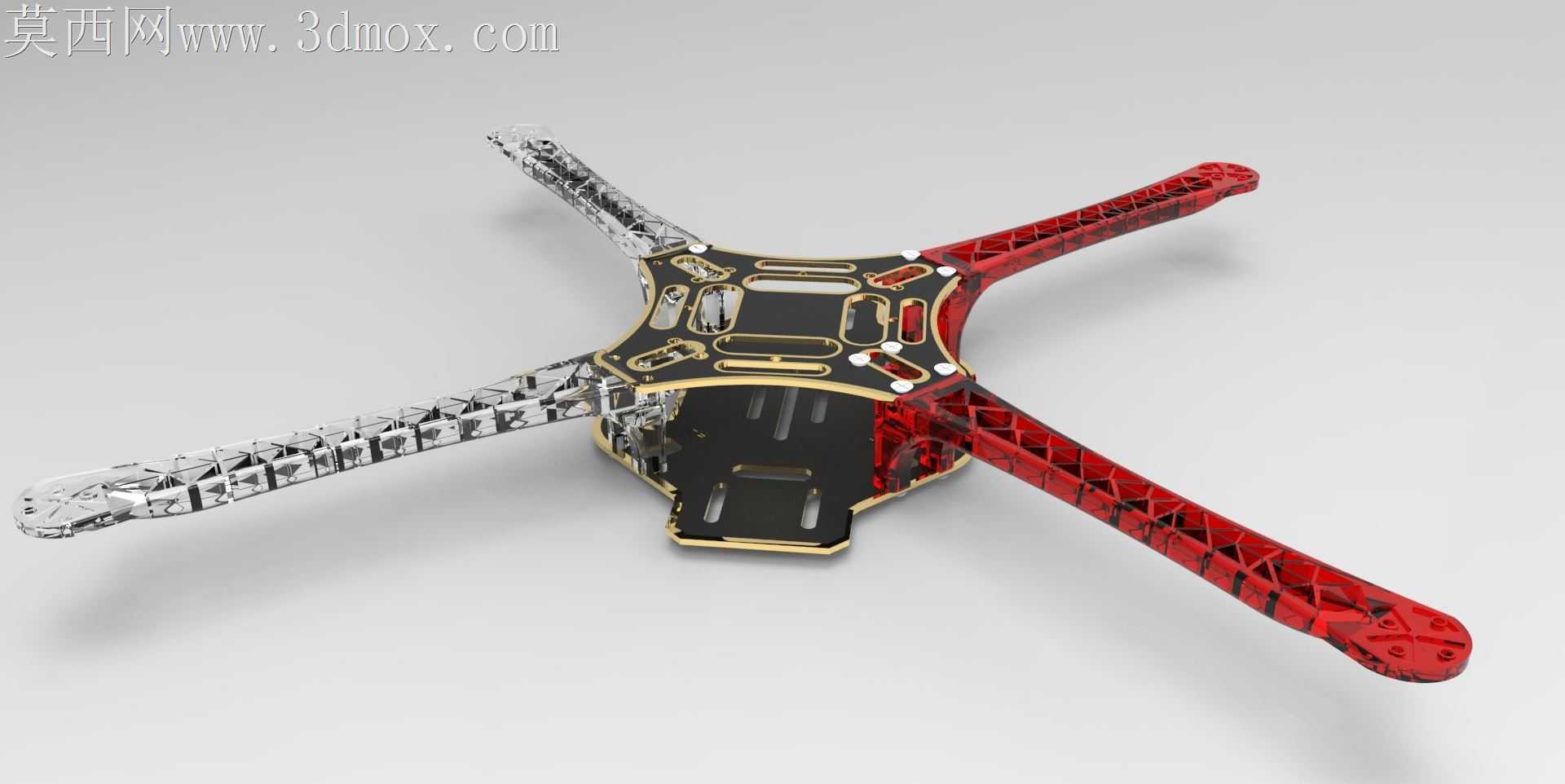

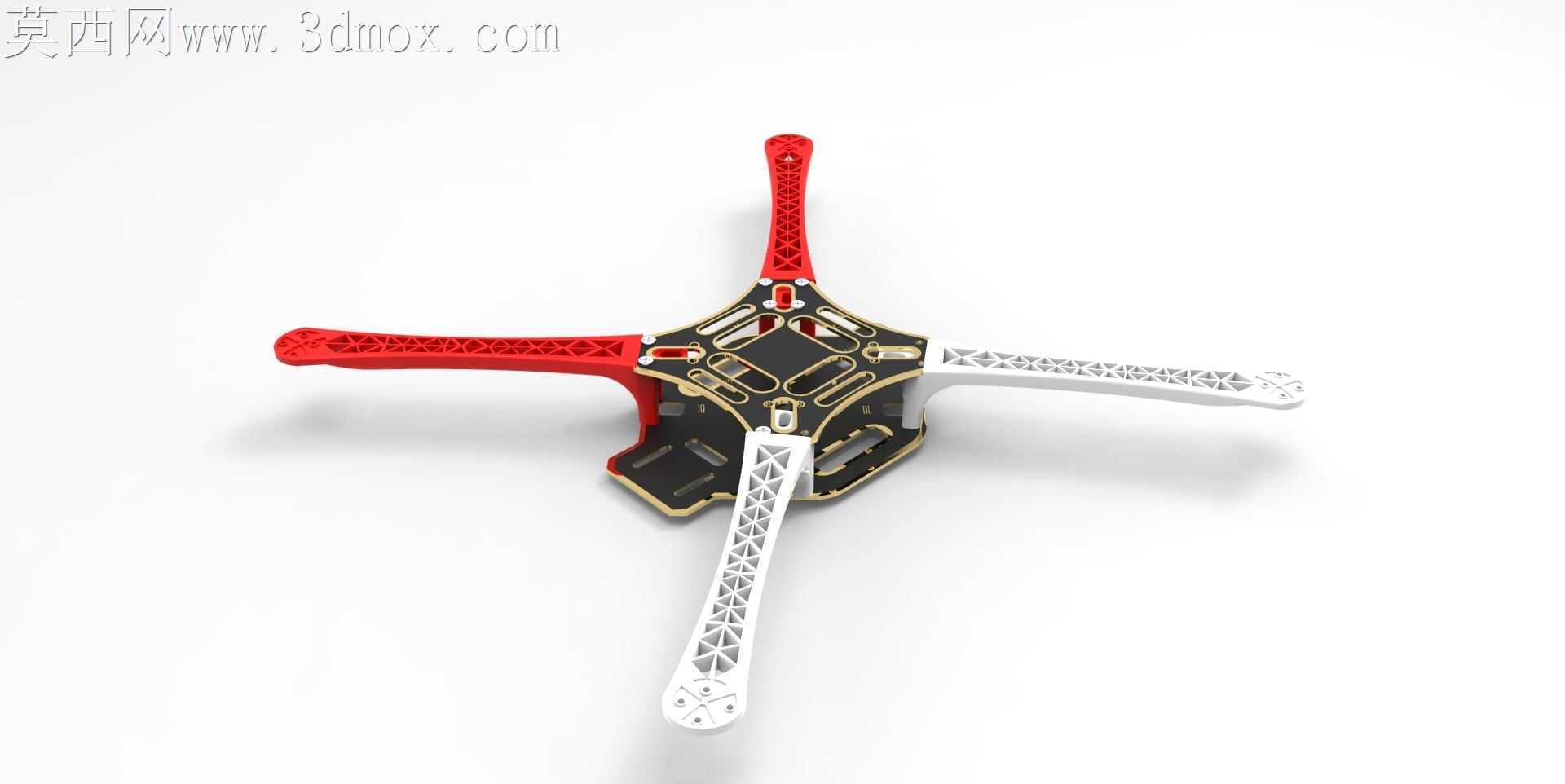

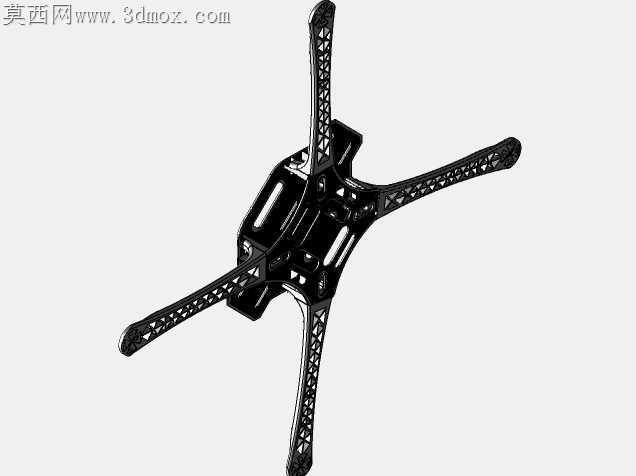

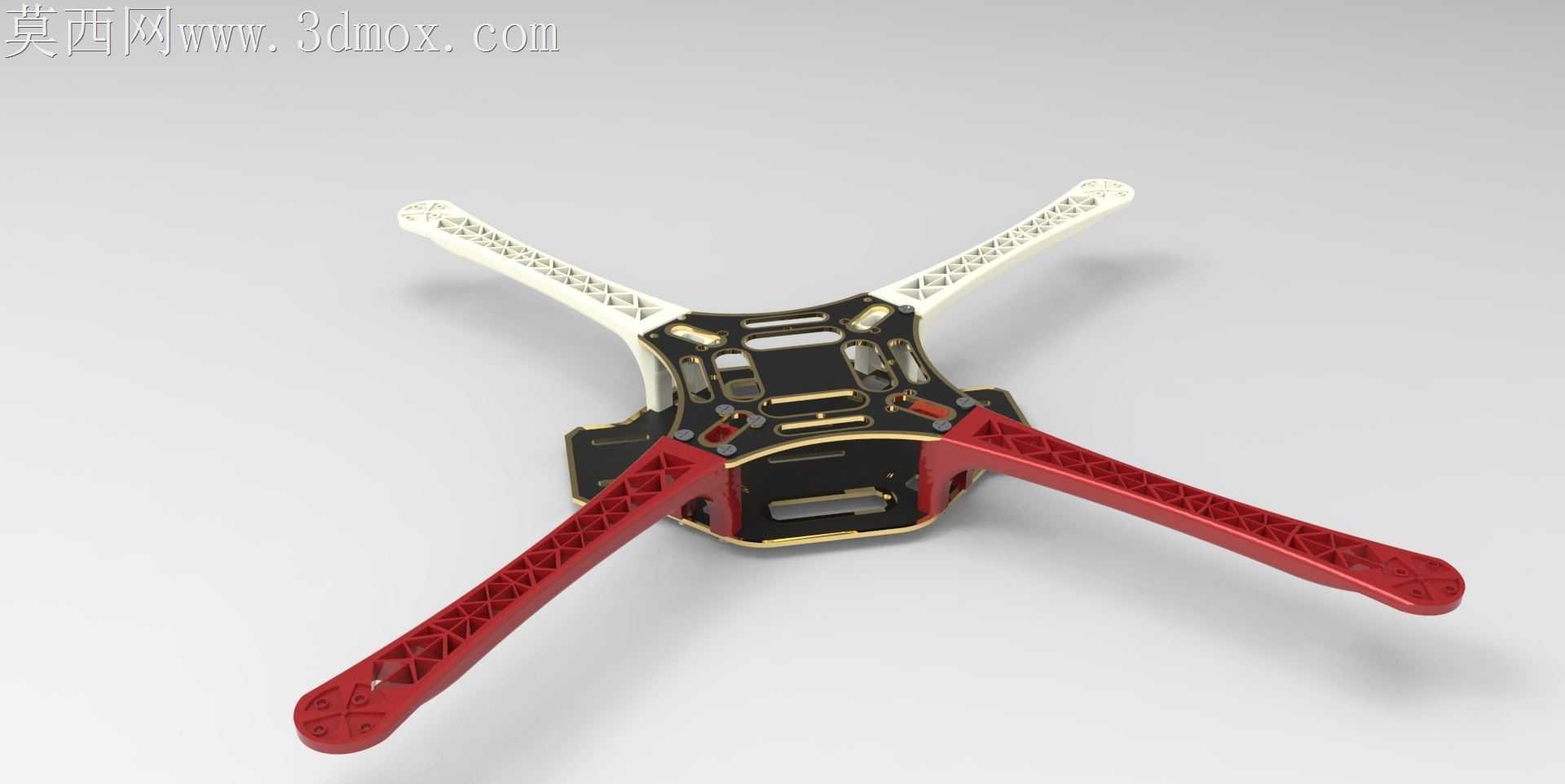

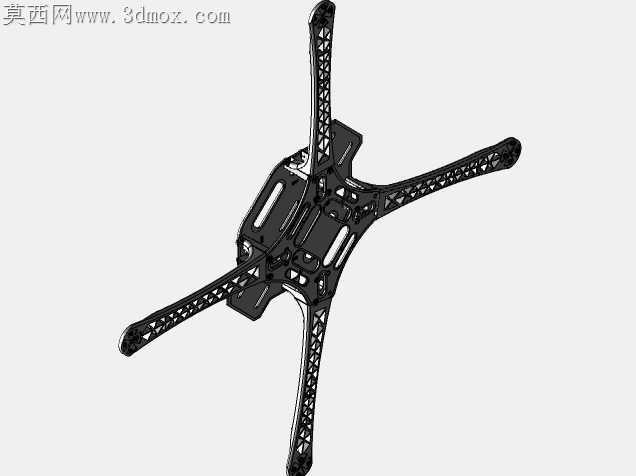

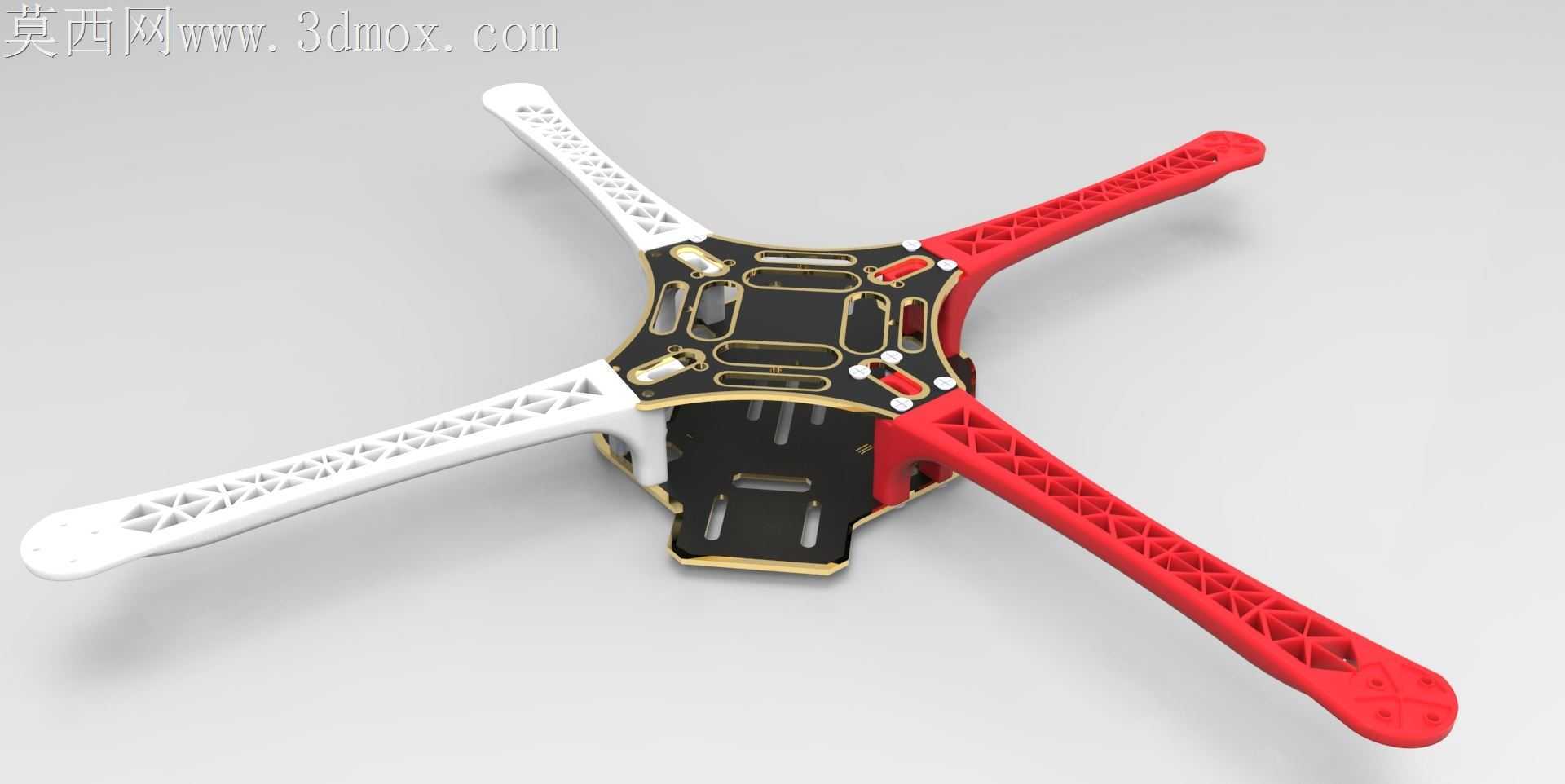

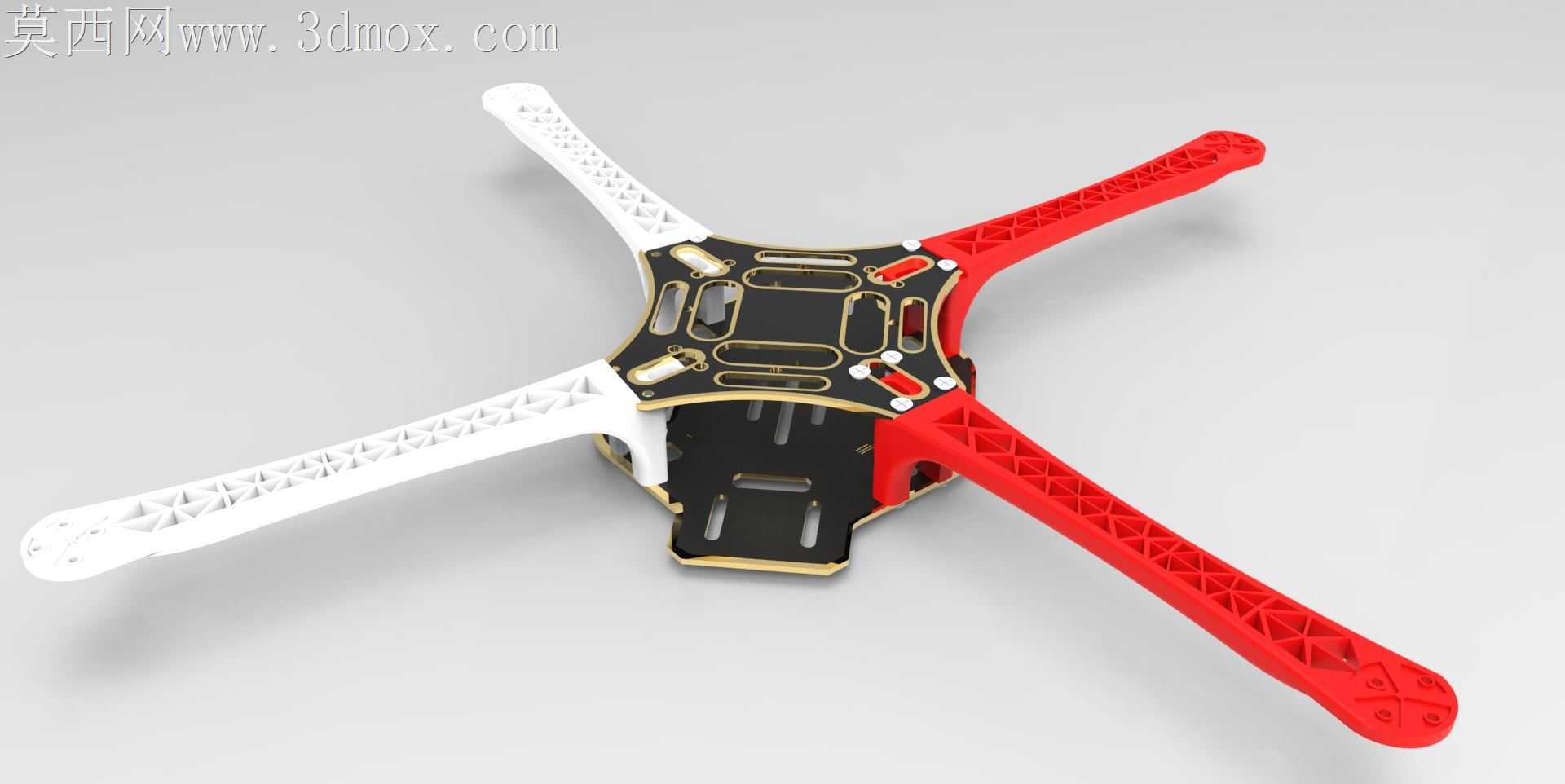

消费级四旋翼机架量产时最容易踩的坑，是机臂与中心板连接位的应力集中问题——炸机瞬间的冲击力往往顺着机臂格栅传导到中心板安装孔位，普通一体注塑机架常出现孔位开裂、机臂根部断裂的故障，这款Q450机架的结构设计恰好针对这类加工与使用痛点做了针对性优化。机臂采用镂空格栅结构，并非单纯为了减重做的装饰性设计，格栅的筋条走向完全顺着飞行时的受力方向排布，垂直于机臂长度方向的筋条做了0.8mm的加厚处理，抵消电机运转时产生的垂直方向振动，顺着机臂延伸方向的筋条做了变截面处理，靠近中心板的位置筋条厚度1.2mm，往电机安装座方向逐渐收薄到0.6mm，既保证根部的抗冲击强度，又能让机臂末端保留适当的形变余量，降落时的硬接触冲击力可以通过末端微形变卸掉，不会直接传导到中心板的飞控安装位，避免飞控因高频振动出现姿态解算偏差。中心板采用上下分层的叠装结构，板件边缘做了包边强化处理，电调走线槽直接集成在中心板的夹层空隙里，不需要额外加装走线固定座，装配时电调线顺着卡槽排布即可，不会出现飞行过程中线缆晃动打到螺旋桨的隐患。上下中心板的连接柱做了定位止口设计，柱体根部有0.3mm的凸台，装配时凸台卡入下层板的定位孔，不需要反复对齐孔位就能保证上下板的同轴度，螺丝锁紧时不会出现板件偏移错位的问题，能把装配公差控制在0.1mm以内。机臂与中心板的连接位做了嵌入式的卡位设计，机臂根部有凸起的卡榫，卡入中心板对应的卡槽后再用螺丝锁紧，相当于给连接位加了一道机械限位，哪怕螺丝出现轻微松动，机臂也不会在飞行过程中出现转动偏移，避免因电机轴垂直度偏差导致的飞行姿态不稳。不同颜色的机臂还能起到飞行方位识别的作用，不需要额外粘贴方位标识，减少户外飞行时的方向判断失误。电机安装座的孔位做了沉头处理，螺丝锁紧后端面完全和安装面齐平，不会凸起刮碰到电机底部的绝缘层，安装座周围预留了2mm的间隙，适配不同尺寸的电机减震垫，不用额外打磨修改就能兼容市面上主流的2212、2216系列无刷电机。中心板上层的设备安装位做了模块化的区域划分，飞控、电池、接收机的安装位置都有对应的定位凸点，贴双面胶固定时不会出现位置偏移，电池绑带的穿槽做了圆角打磨，不会磨断绑带的编织纤维，提升长期使用的可靠性。
