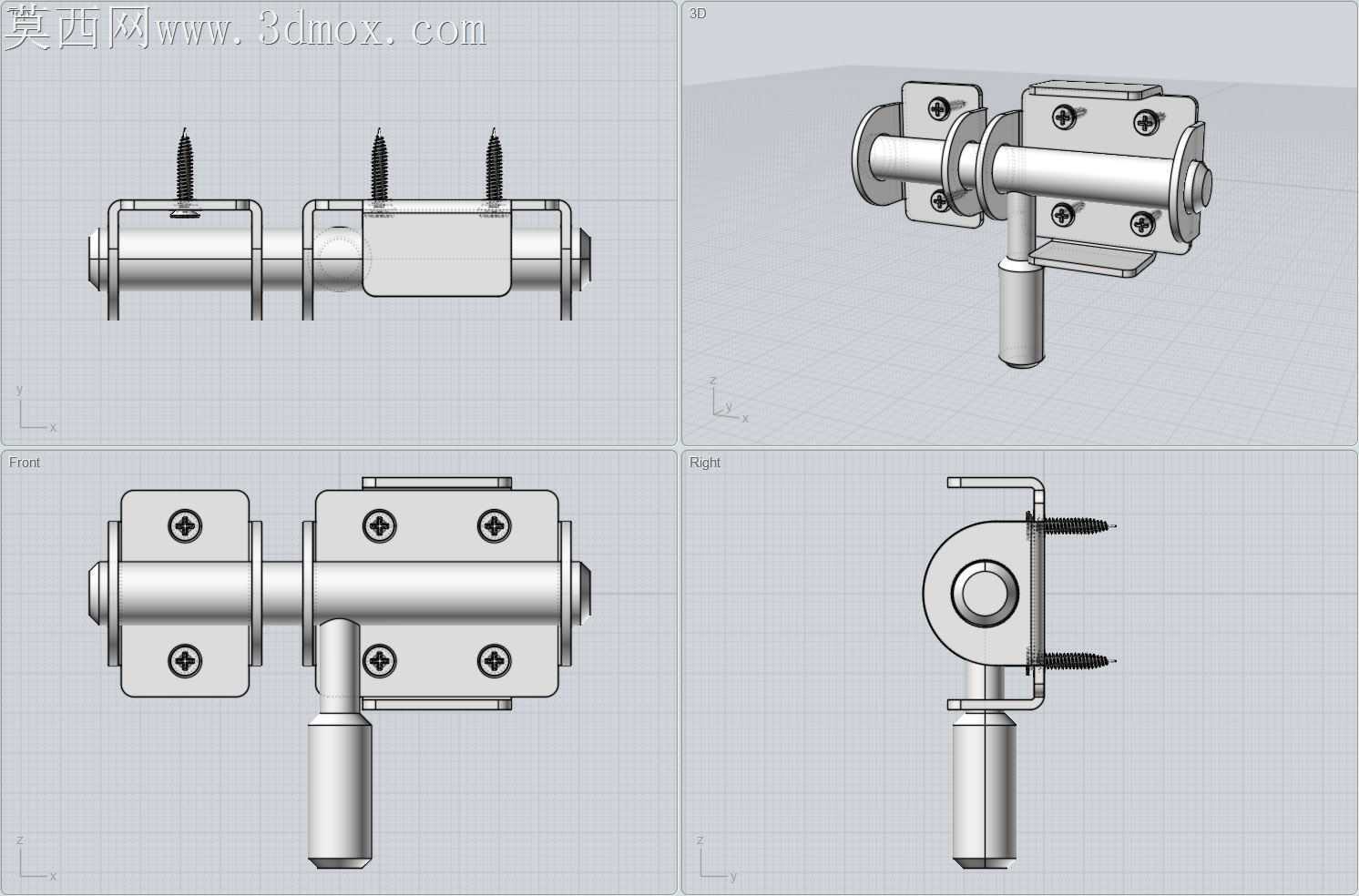

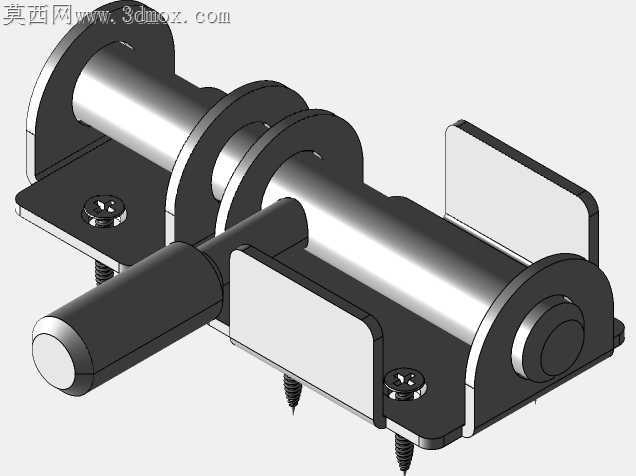

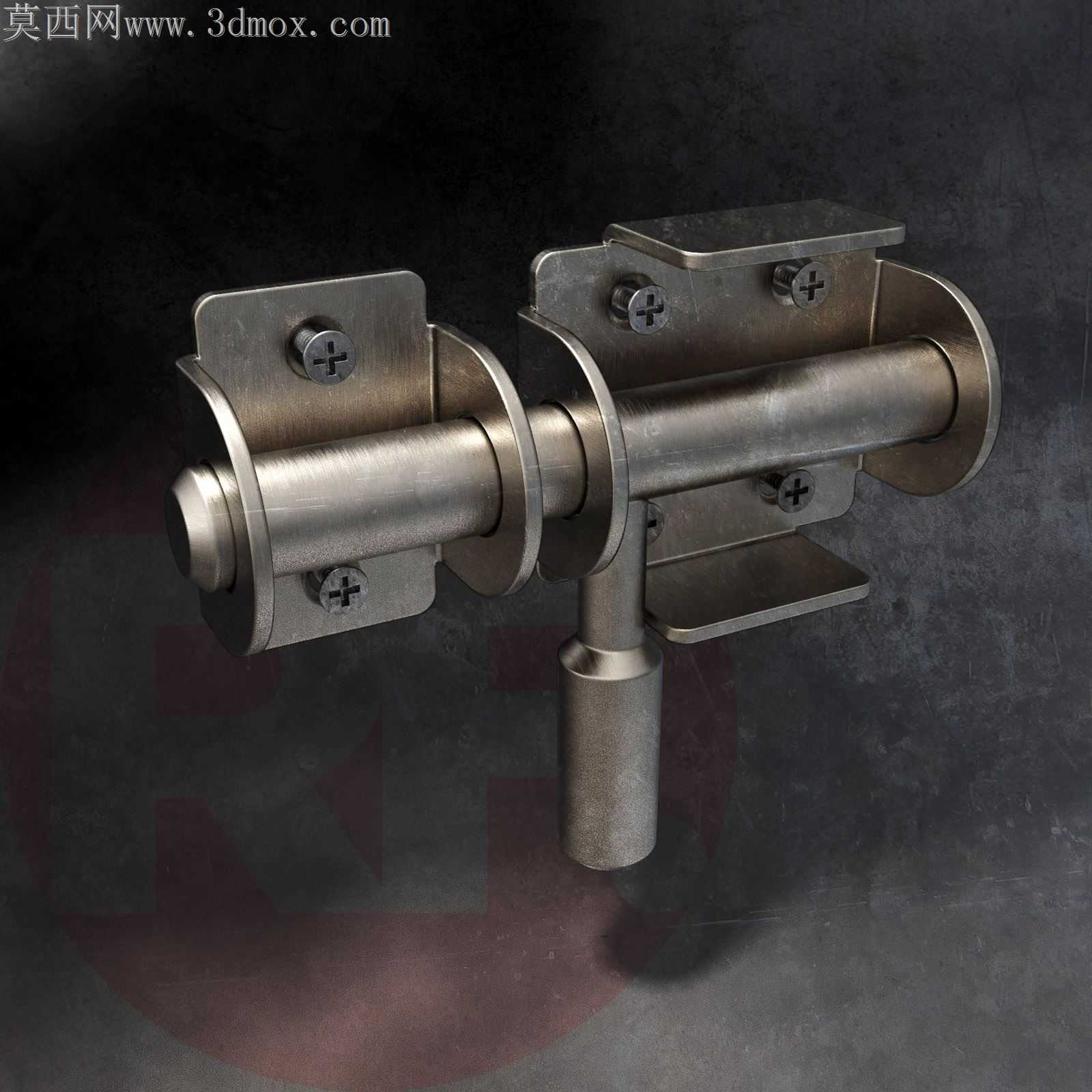

金属横向推拉式插销门锁结构设计

常规明装插销在批量冲压装配时，常出现锁舌滑动卡滞、安装座与门板贴合翘边的问题，根源在于固定座的折弯让位尺寸未考虑板材冲压后的回弹量，锁舌圆柱与导向环的同轴度公差预留不足，长期使用后积尘或轻微形变就会导致插销推拉卡顿，甚至出现锁舌无法完全弹出的安防隐患。这款插销门锁的结构在加工适配层面做了针对性调整，两个安装固定座的折弯边预留了0.15mm的回弹补偿角，冲压成型后安装面平面度可控制在0.1mm以内，贴装在木质或金属门板表面时不会出现边缘翘曲，螺丝锁紧后受力均匀，不会因为长期开关门的震动导致固定螺丝松脱。锁舌主体采用冷拉圆钢加工，表面做拉丝钝化处理，导向环与锁舌的配合间隙选了H8/f7的公差带，既不会因为间隙过大出现锁舌晃动，也不会因为间隙过小在温差变化时出现胀死卡滞，锁舌端部做了15度的倒角导入，插入锁扣座时即使存在小幅安装错位，也能顺滑导入锁孔，不会出现顶死无法落锁的情况。侧面的拨动手柄与锁舌采用过盈压装配合，压装位置做了滚花处理，避免长期推拉后手柄与锁舌之间出现相对转动，手柄的握持段做了圆弧收边，没有尖锐的冲压毛刺，日常开关操作时不会划伤手部。锁扣座的导向槽深度做了加深处理，锁舌完全弹出时嵌入深度达到12mm，即使门板受到外力冲撞，也不会出现锁舌从锁扣中脱出的问题，固定座上的安装孔做了长圆孔设计，现场安装时可以根据门板与门框的实际间隙微调安装位置，降低现场安装的对位难度，不需要工人反复扩孔调整。所有金属部件的边缘都做了R0.5的圆角钝化处理，电镀层附着力更强，长期在潮湿的厨卫或户外环境使用也不容易出现镀层脱落生锈的问题，滑动接触面没有做额外的涂层处理，依靠金属表面的自润滑特性就能保证长期推拉顺滑，避免涂层磨损脱落造成的滑动阻力变大问题。
