带插入式钥匙的密码防护挂锁结构设计

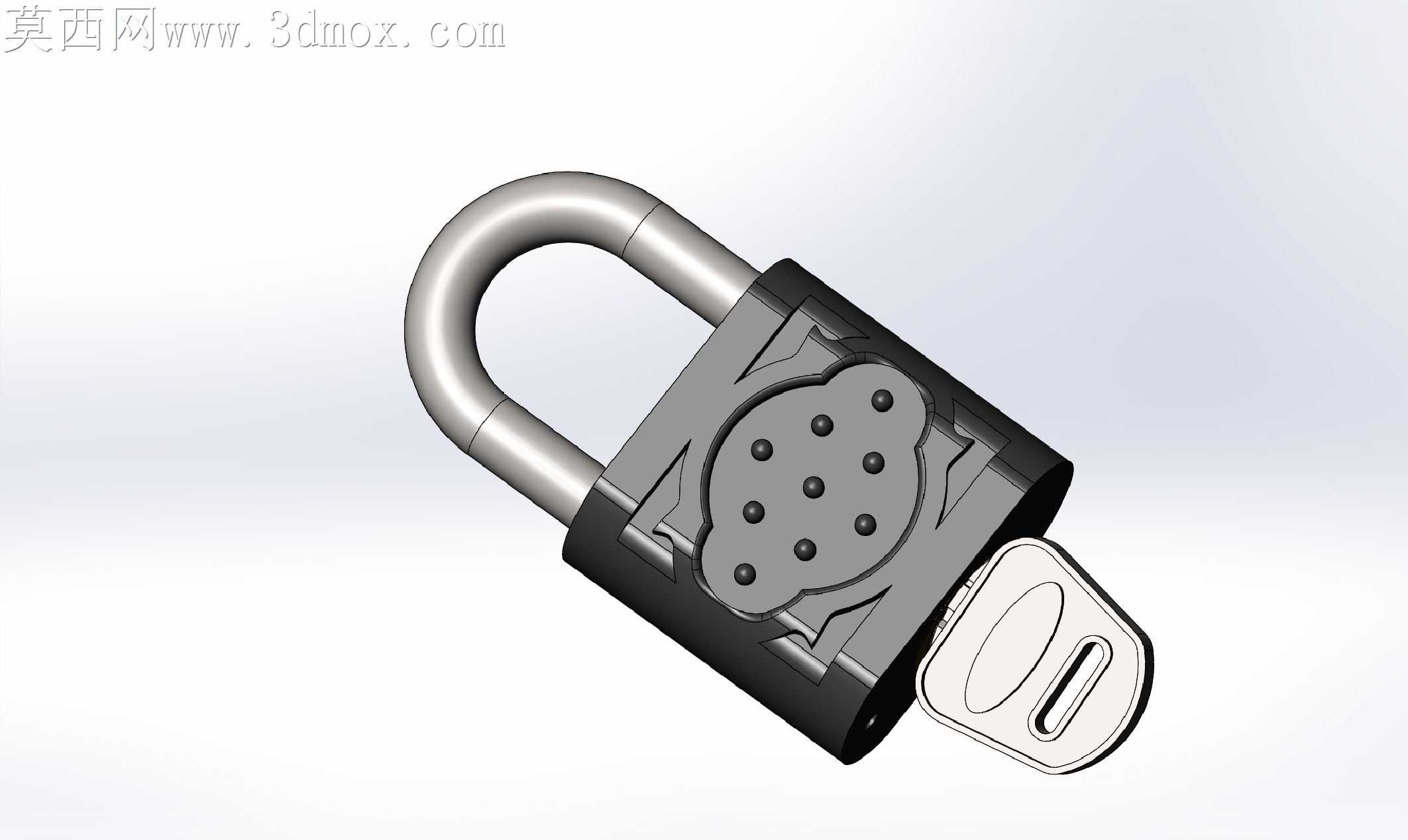

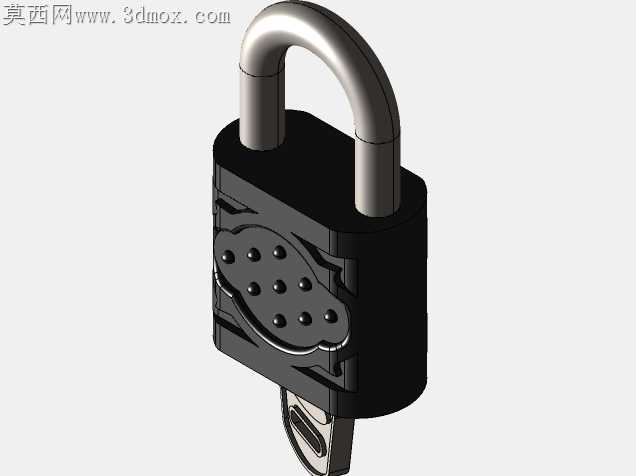

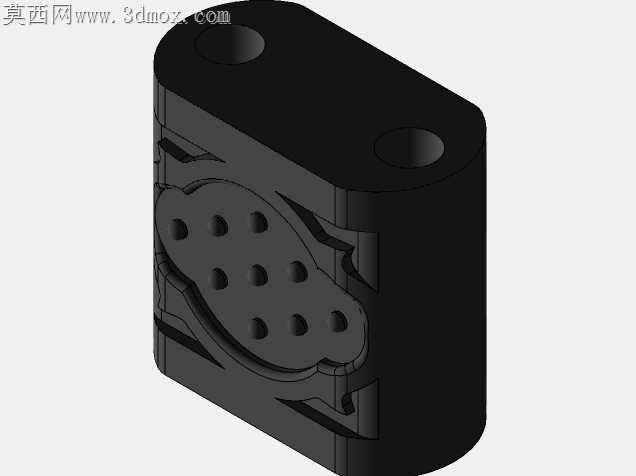

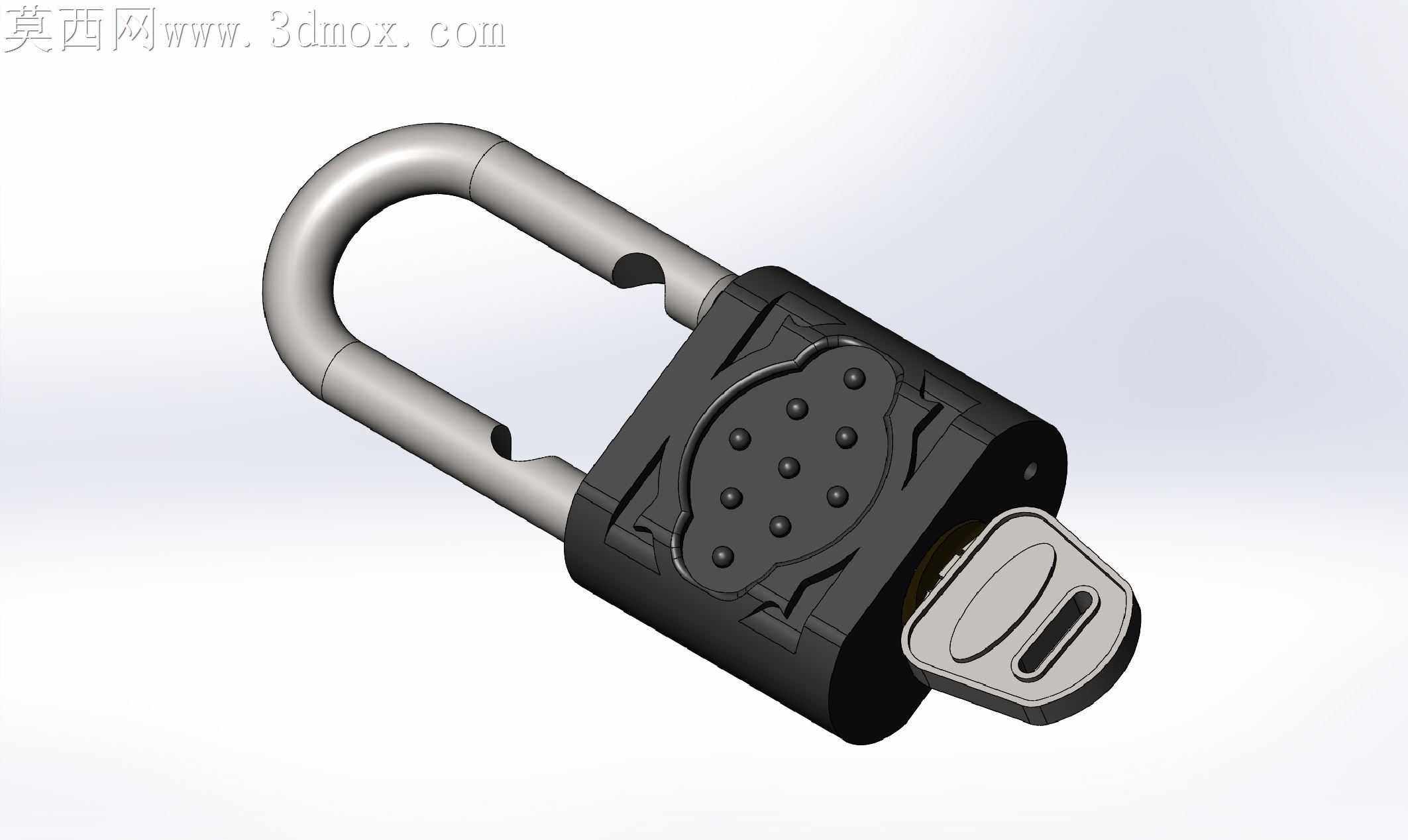

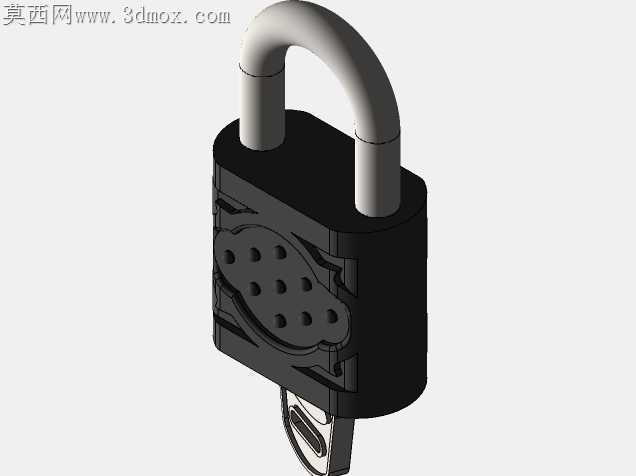

日常民用挂锁最容易出现的失效点，集中在锁梁与锁体衔接处的旷量磨损、密码拨片卡滞、钥匙插拔卡涩三个位置，这款挂锁的结构设计刚好针对这几个加工与使用中的痛点做了针对性调整。锁梁采用U型圆钢弯折成型的结构，衔接端做了双缺口卡位设计，和锁体内的锁舌配合时，两个卡位同步受力，不会出现单卡位长期受剪切力导致的锁梁变形、锁具意外脱开的问题，加工时只需要在圆钢冷弯后统一铣削卡位缺口，不需要额外做异形切削，能大幅降低铣削工序的装夹次数，减少加工误差累积。锁体外壳的防滑凸点做了不等距排布，靠近密码拨轮的位置凸点密度更高，戴手套操作时也能精准找准拨轮位置，不会因为外壳打滑导致密码对位偏差，凸点和外壳一体注塑成型，不需要后续二次粘接或压装防滑垫，避免了低温环境下防滑垫脱胶的隐患。钥匙插孔做了下沉式的防尘挡片设计，挡片和锁体之间用微型扭簧复位，平时挡片完全盖住插孔，能阻挡灰尘、雨水进入锁芯内部，减少锁芯锈蚀卡涩的概率，挡片的开合角度做了限位处理，最大开合角度刚好匹配钥匙插入的倾斜角度，不会因为过度翻转导致扭簧脱出失效。密码拨轮的外圈做了细密的防滑齿，齿形深度控制在0.3毫米，既不会因为齿太浅打滑，也不会因为齿太深积攒灰尘污垢，拨轮和内部转轴的配合公差选了H7/g6的间隙配合，长期使用磨损后也不会出现拨轮晃荡、密码错位的问题。锁体内部的锁舌做了斜面导向设计，锁梁下压时不需要完全对准卡位，靠斜面导向就能顺利滑入卡位，装配时不需要反复调整锁梁的对位角度，能提升整锁的装配效率，锁舌的复位弹簧选了刚度适中的碳素弹簧钢丝，不会因为弹簧过硬导致关锁费力，也不会因为弹簧过软导致锁舌回弹不到位。锁体边角全部做了R2的圆角过渡，没有尖锐的棱角，日常携带时不会刮蹭衣物或包袋，注塑时圆角位置的熔体流动更顺畅，不会出现缺胶、飞边的问题，减少后续去飞边的人工工作量。钥匙柄做了椭圆形的凹陷贴合面，插拔钥匙时手指能自然贴合受力，不会因为钥匙柄太滑导致施力不当掰断钥匙，钥匙的插拔行程做了限位设计，插到底时刚好顶到锁芯内部的解锁拨片，不会因为插入过深顶坏锁芯内部构件。
