90度摆动齿轮滑杆往复运动机构

项目分类:通用机械零部件 发布时间:2026-05-26 ID:1158828
  • 90度摆动齿轮滑杆往复运动机构
  • 90度摆动齿轮滑杆往复运动机构
  • 90度摆动齿轮滑杆往复运动机构
  • 90度摆动齿轮滑杆往复运动机构
  • 90度摆动齿轮滑杆往复运动机构
  • 90度摆动齿轮滑杆往复运动机构
  • 90度摆动齿轮滑杆往复运动机构
  • 90度摆动齿轮滑杆往复运动机构
  • 90度摆动齿轮滑杆往复运动机构
  • 90度摆动齿轮滑杆往复运动机构
  • 90度摆动齿轮滑杆往复运动机构

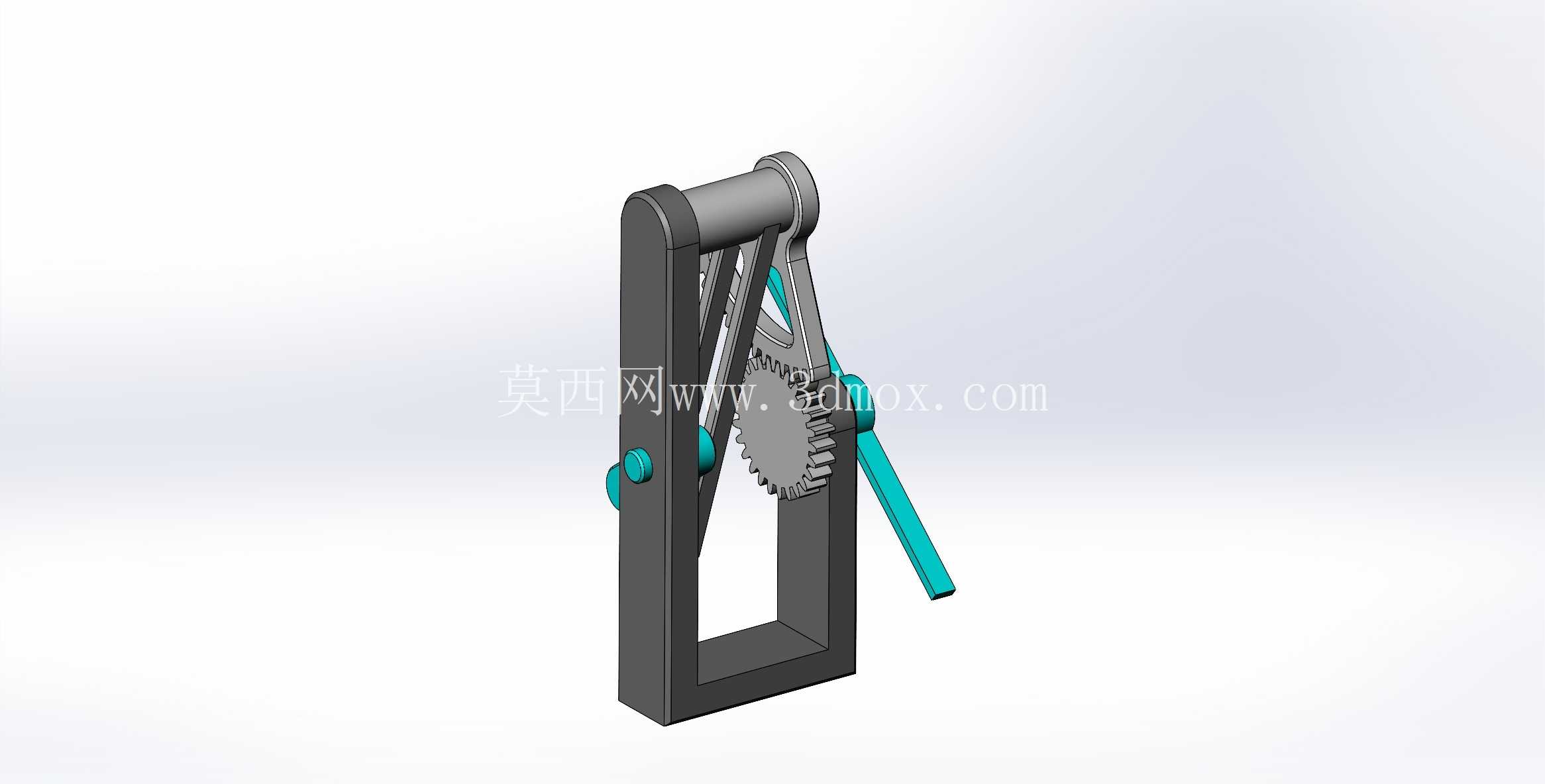

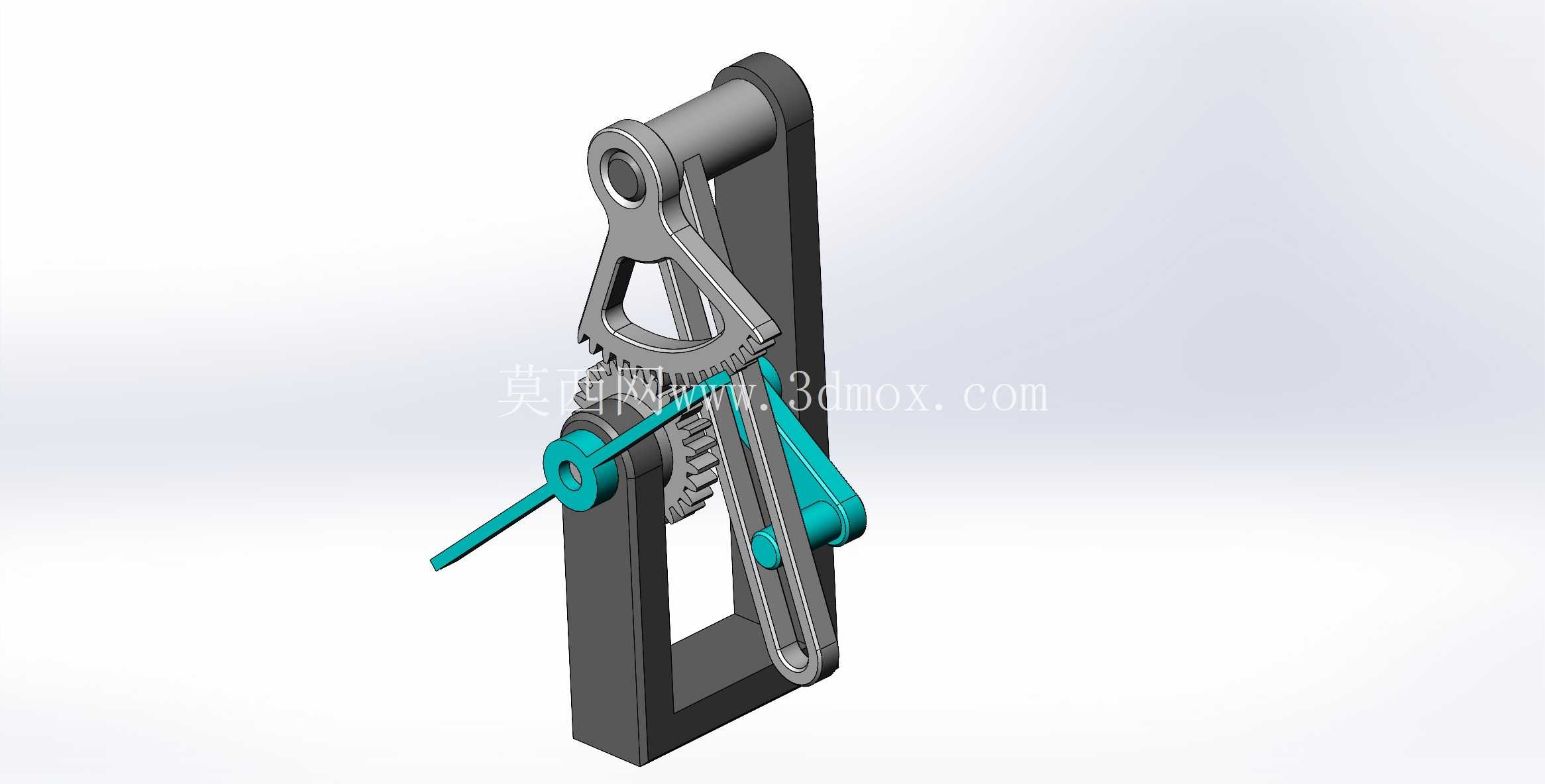

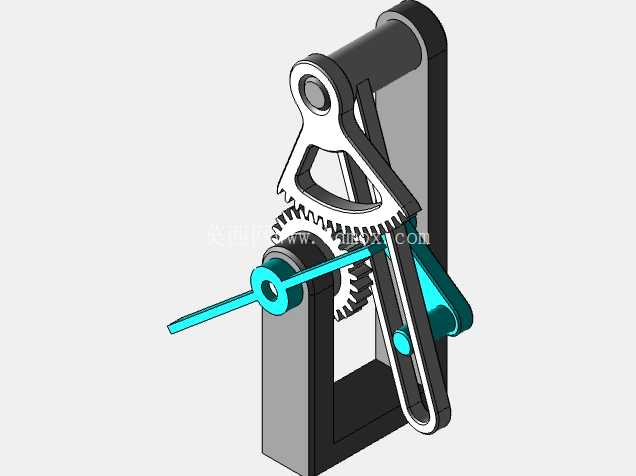

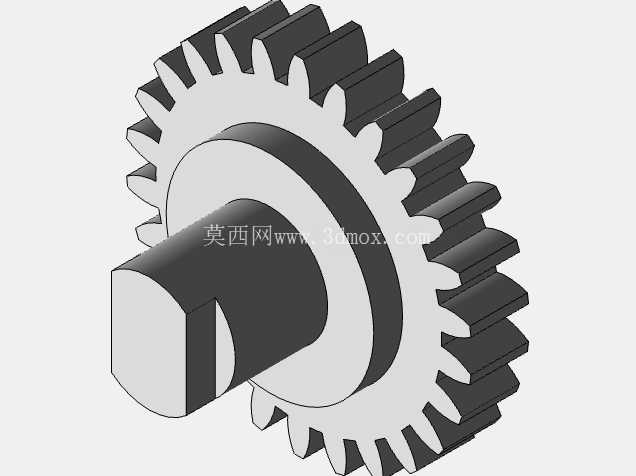

  该摆动齿轮滑杆机构核心实现90度范围内的往复摆动输出,在轻工自动化送料、小型工位转位、纺织机械的导纱摆杆驱动、包装设备的间歇拨料工位都有广泛适配场景,这类定角度摆动机构不需要额外设置行程开关,纯机械结构就能保证摆动角度的一致性,相比电控摆动组件抗干扰能力更强,在多粉尘、强电磁干扰的车间工况下稳定性优势明显。从结构功能来看,机构通过扇形齿段与小齿轮的啮合传递动力,配合滑杆(Coulisse)导槽约束摆杆的运动轨迹,将输入轴的连续回转运动转化为输出端的90度定幅摆动,啮合齿段的齿形采用标准渐开线齿形设计,啮合侧隙控制在0.02-0.05mm区间,既保证传动过程无卡滞,也避免反向摆动时出现过大回差,适配需要正反向频繁换向的摆动工况。

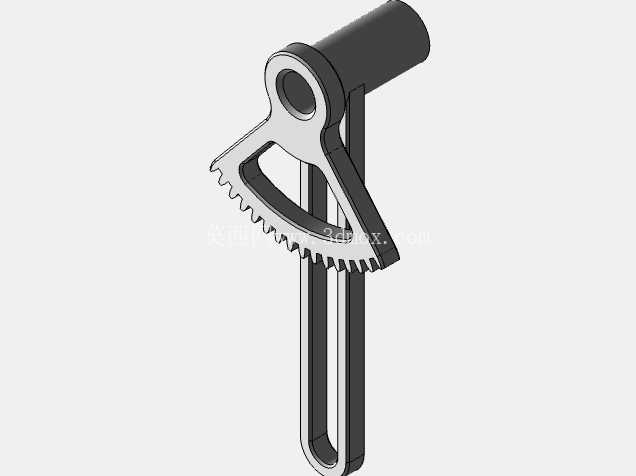

  设计过程中首先确定摆动输出端的摆角边界,通过扇形齿的节圆半径与啮合行程计算,确定齿段对应的圆心角为92度,预留2度的超程余量避免机构运动到极限位置时出现齿顶碰撞,滑杆导槽的宽度与摆杆上的滚子直径采用H7/f6间隙配合,滚子内置微型滚针降低滑动摩擦,长时间往复运行也不会出现导槽过度磨损的问题。安装边界方面,整个机构的安装基准为后侧的立式安装板,板上预留4个M6的沉头安装孔,孔位分布在矩形安装区域的四个角,安装面平面度要求控制在0.02mm以内,保证机构安装后齿轮副的啮合平行度符合设计要求;输入轴端伸出安装板后侧12mm,适配标准联轴器与驱动电机连接,输出摆杆端伸出机构前侧,端部预留M4的螺纹安装孔,可直接连接拨料杆、摆臂等执行末端组件,整个机构的横向安装宽度不超过80mm,纵向高度不超过150mm,厚度方向尺寸控制在40mm以内,属于紧凑型摆动执行机构,可直接集成到小型自动化设备的工位旁,不需要额外预留过大的安装空间。

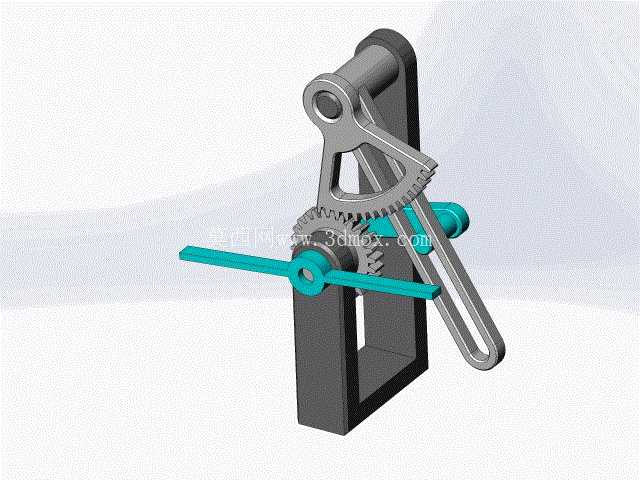

  结构细节上,所有转动铰接点都采用铜套衬套作为转动支撑,相比轴承支撑成本更低,同时能承受一定的径向冲击载荷,适配中低速摆动工况,机构的机架采用一体式框架结构,两侧立板与上下连接段为整体加工成型,避免拼接式机架出现的装配误差累积,保证齿轮啮合中心距的一致性,滑杆的运动轨迹经过运动仿真验证,整个摆动行程内不存在死点位置,输入轴连续转动时输出端摆动平稳,无速度突变点,运行噪音控制在60分贝以内,适合车间内多工位并排布置使用。

  这类定角度摆动机构还可根据实际工位需求调整扇形齿的齿段长度,适配30度、60度、120度等不同摆角的输出需求,调整时只需要更换扇形齿摆臂零件,其余机架、齿轮、滑杆组件都可通用,具备一定的模块化适配能力,在小型专机改造、非标自动化设备设计中可直接作为标准执行单元选用,减少设计人员的重复建模与运动验证工作量。
