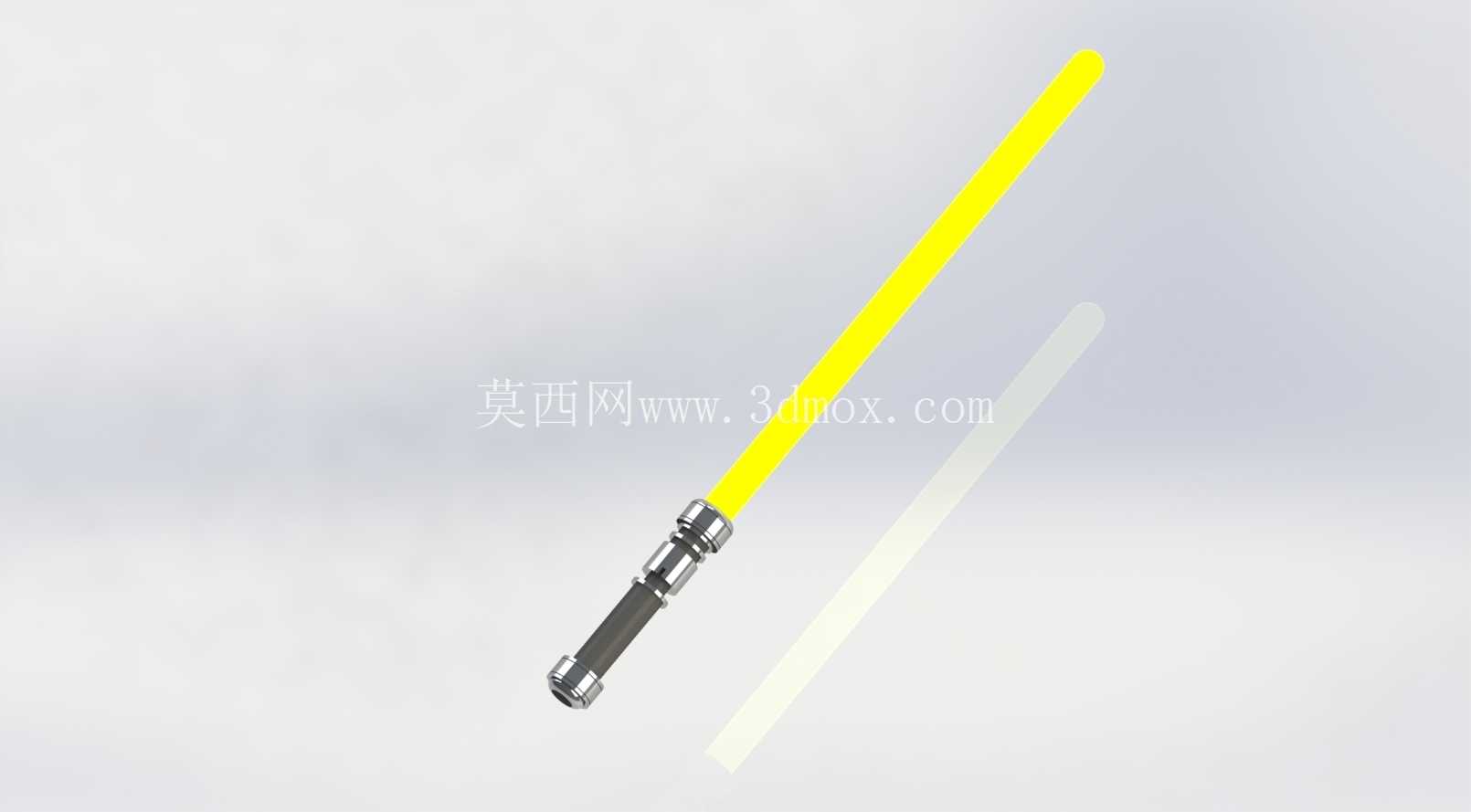

星球大战主题定制手持光剑结构设计

　　设计思路上，剑柄部分参考成熟的定制光剑结构逻辑，将整体拆分为握持段、调节环、剑刃基座三个核心部分，握持段做了防滑纹理的细节处理，表面的滚花结构在建模时通过圆周阵列特征实现，既保证手持时的摩擦力，也还原了金属道具的质感；调节环部分采用多段阶梯轴结构，每一段的直径差控制在2mm以内，既满足装配时的定位需求，也避免了台阶过于突兀影响外观；剑刃基座做了锥度过渡，和剑刃部分的连接采用过盈配合设计，不需要额外粘接就可以保证剑刃安装后的稳定性，同时也方便拆卸更换不同颜色的剑刃配件。这款光剑结构设计，最初的需求来源于影视道具复刻与周边定制场景，不少cosplay活动、主题展陈布置以及科幻爱好者收藏场景中，都需要兼顾外观还原度与结构可靠性的手持光剑道具，区别于市面上常见的一体注塑玩具款，本次设计在结构上做了更贴合实际使用的拆分优化。从实际用途出发，该模型既可以作为影视道具制作的原型参考，用于翻模生产实体道具，也可以作为3D打印定制的源文件，满足爱好者个性化改装需求，部分结构预留的安装位，还可以适配发光组件、音效模块，实现真实的点亮与发声效果。

　　外形尺寸方面，整剑全长控制在1100mm左右，其中剑柄长度为280mm，握持段直径32mm，符合成年人单手握持的人体工程学尺寸，剑刃部分直径25mm，从基座位置到剑尖做了均匀的收窄处理，剑尖处做了R5的圆角过渡，避免尖锐边角造成使用中的磕碰损伤。安装边界上，剑柄内部预留了直径24mm的中空腔体，总长度220mm，可以容纳常规的18650电池组、控制电路板以及发光驱动模块，腔体内部做了两条宽度2mm的定位筋，用于固定内部元件，避免晃动产生异响；剑柄尾部设计了直径30mm的尾盖，采用螺纹连接，螺纹规格为M30×1.5，方便后期更换电池或者检修内部元件，尾盖表面做了一字槽结构，可以借助硬币等常见工具拧开，不需要专用拆装工具。

　　从结构强度角度考虑，剑柄的所有壁厚都控制在3mm以上，调节环等受力位置的壁厚达到4mm，即使采用PLA材料3D打印，也能承受日常使用中的磕碰，不会出现断裂问题；剑刃部分采用空心薄壁结构，壁厚1.5mm，既减轻了整体重量，长时间手持不会产生明显的酸胀感，也能保证光线在剑刃内部均匀传导，实现均匀的发光效果。在建模过程中，所有的回转体特征都通过旋转凸台命令生成，保证了整体的同轴度，装配时不会出现偏心问题，表面的装饰槽、防滑纹等细节都采用阵列特征实现，特征参数完全关联，后期如果需要调整尺寸，只需要修改对应的草图参数就可以完成整体更新，不需要逐个特征重做。

　　针对翻模生产的需求，所有的外表面都做了0.5°的拔模斜度，避免脱模时出现刮伤，分模线位置设置在调节环的接缝处，后期打磨处理时可以很好地隐藏分模痕迹，不会影响外观完整性。不同于纯外观展示的概念模型，这款设计在每一个结构细节上都考虑了实际生产和使用的需求，不管是用于小批量道具生产，还是个人爱好者定制改装，都可以直接作为结构参考，不需要再做大幅度的结构调整，内部的预留空间也给后续的功能改装留下了足够的余量，可以根据不同的使用需求加装不同的功能模块，实现更多样的使用效果。
