动漫周边战斗陀螺金属对战结构设计

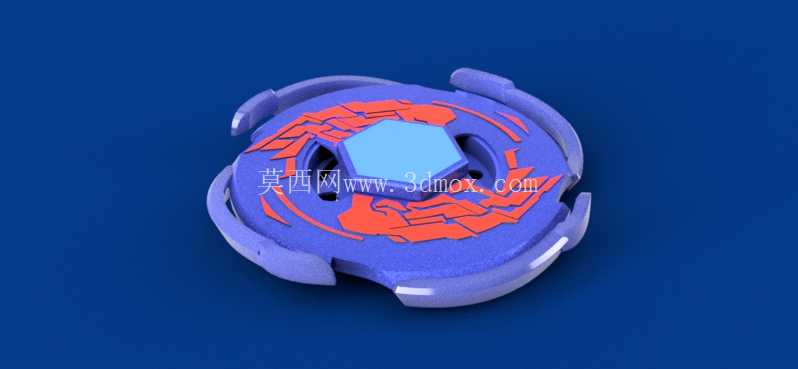

　　本次设计的对战类陀螺结构，核心面向桌面竞技类玩具的实际使用场景，这类产品主要应用于青少年休闲竞技、动漫IP周边衍生产品的实体落地场景，在实际使用过程中需要承受高速旋转带来的离心载荷、多陀螺碰撞时的瞬时冲击载荷，同时还要保证旋转过程中的动平衡稳定性，避免高速转动时出现偏摆、跳脱对战盘的情况。从结构设计思路来看，整体采用对称式回转体布局，主体外轮廓为带弧形凸起防护边的圆盘结构，边缘的弧形凸起并非装饰性设计，而是经过碰撞受力仿真优化的卸力结构，当两个陀螺在对战中发生侧向碰撞时，弧形面可以将部分径向冲击力分解为切向力，既降低碰撞对陀螺自身旋转稳定性的影响，也能通过切向分力干扰对手陀螺的旋转姿态。

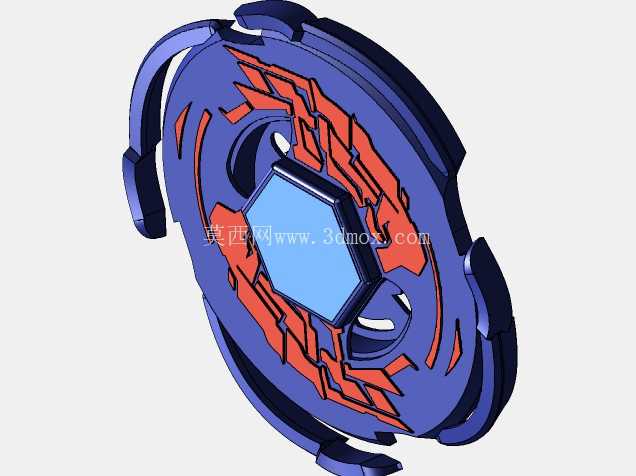

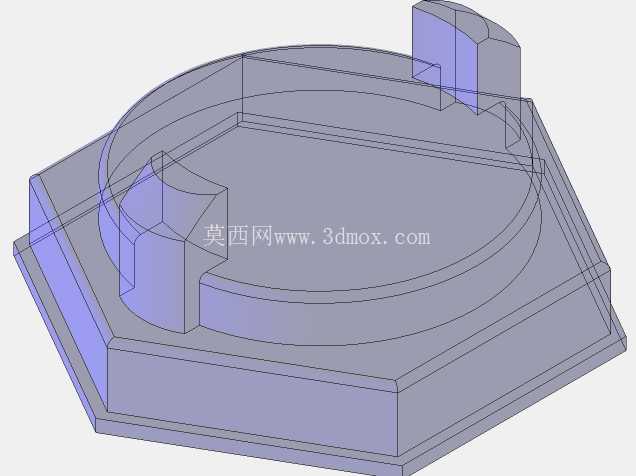

　　上层攻击环区域采用交错式的凸起刃口设计，刃口的倾斜角度经过反复调试，既保证碰撞接触时能有效传递击打力，又不会因为刃口过于尖锐导致结构应力集中，在高速碰撞时出现崩裂问题；中心区域采用正六边形的嵌合结构，这个结构是整个陀螺的装配基准，上层攻击环、中层配重块、下层陀尖底座都通过这个中心定位结构完成同轴装配，六边形的配合面相比圆形配合面拥有更好的周向防转性能，不需要额外添加定位销就能保证各层部件在高速旋转、碰撞时不会发生相对转动，降低装配复杂度的同时提升了整体结构的连接可靠性。

　　从尺寸边界来看，整体最大回转直径控制在50mm区间，整体高度不超过15mm，这个尺寸既符合常规对战陀螺的竞技规则要求，也能适配市面上通用的陀螺发射器、对战盘的尺寸边界，不需要额外定制配套配件。中心装配孔的深度控制在8mm，配合过盈量设置在0.02mm-0.03mm区间，既保证手工装配时的操作便利性，也能避免高速旋转时各层部件出现松脱。陀尖安装位位于整体结构的最下方中心位置，预留的安装槽直径为6mm，可以适配不同材质的可替换陀尖，包括金属耐磨陀尖、塑料平滑陀尖、橡胶抓地陀尖等，用户可以根据不同的对战场景更换对应陀尖，调整陀螺的旋转持续时间、移动轨迹特性。在结构壁厚设计上，主体外边缘的壁厚设置为2.5mm，攻击环刃口位置的壁厚加厚至3mm，中心装配区域的壁厚设置为4mm，通过差异化的壁厚设计，在控制整体重量在45g左右的前提下，将更多的重量分配到外边缘区域，利用转动惯量与质量分布半径正相关的物理特性，提升陀螺的旋转续航能力与碰撞时的冲击力，同时中心区域的加厚设计也能提升整体结构的抗冲击性能，避免中心装配位置在碰撞时出现开裂。

　　表面的纹理结构并非单纯的装饰造型，交错的凹凸纹理一方面可以提升陀螺整体的视觉辨识度，匹配动漫IP的造型设定，另一方面凹凸结构在旋转过程中可以带动周边空气形成稳定的气流层，一定程度上降低旋转时的空气阻力，同时当陀螺发生倾斜蹭到对战盘表面时，凸起的纹理可以减少与盘面的接触面积，降低摩擦损耗。在生产适配性上，整个结构的分型面设置在主体最大轮廓的水平中分面上，所有侧凹结构都做了拔模斜度处理，拔模角度设置为1.5度，既满足铸造、注塑成型的脱模要求，也不会影响整体的外观造型精度；所有转角位置都做了R0.5mm的圆角过渡，避免应力集中的同时，也能减少成型过程中尖角位置的填充缺陷。从实际使用的功能特性来看，该结构在高速旋转时的动平衡精度控制在G2.5等级，在平整的对战盘表面启动后，空转稳定时长可以达到90秒以上，侧向承受10N的瞬时冲击力时，旋转姿态不会出现明显失稳，能够满足常规线下对战、日常把玩的使用需求。结构上预留的配重块安装槽位于攻击环下方的环形空腔内，用户可以根据自身的对战需求添加不同重量的金属配重环，调整陀螺的整体重量与重心高度，当重心调低时陀螺的稳定性更强，适合持久对战场景，当重心调高时陀螺的攻击幅度更大，适合主动进攻的对战策略。
