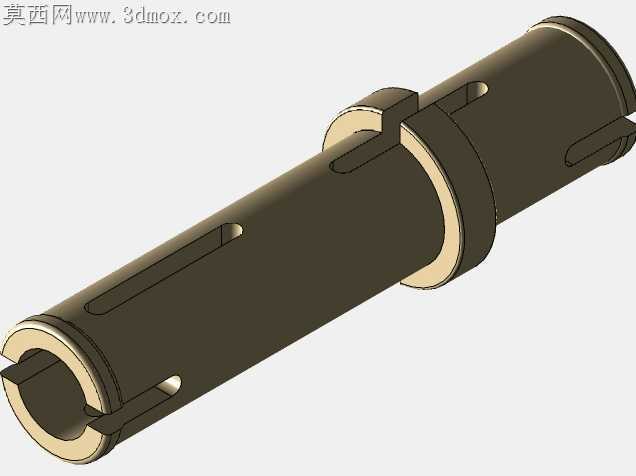

带键槽定位的空心传动轴结构设计

轴类零件加工时最常遇到的变形问题，在长径比偏大的空心轴结构上尤为突出，这款轴件的结构设计恰好针对量产加工中的装夹变形、同轴度偏差痛点做了针对性取舍。整轴采用空心薄壁结构，在保证抗扭截面系数满足传动载荷要求的前提下，大幅削减了零件自重，降低了高速回转工况下的离心力载荷，但薄壁结构在车削加工时极易因三爪卡盘夹紧力过大产生圆度变形，设计阶段特意在轴身中段设置了加厚的定位轴肩，既可以作为装夹时的受力支撑位，让夹紧力作用在壁厚更大的区域，避免薄壁段被夹瘪变形，也能作为装配时的轴向定位基准，省去装配时反复测量轴向位置的工序。轴身分布的多处键槽没有采用统一宽度设计，对应不同传动部件的扭矩传递需求做了差异化尺寸匹配，靠近轴端的窄键槽用于连接小负载的信号触发部件，中段靠近轴肩的宽键槽用于传递主传动扭矩，键槽的端部都做了圆弧过渡处理，避免铣削加工时应力集中留下的微裂纹在交变载荷下扩展，也能减少装配时键块卡滞、刮伤配合面的问题。轴端的开槽结构是容易被忽略的细节，开口的宽度和深度刚好匹配弹性卡簧的安装尺寸，不需要额外加工卡簧槽就能实现端部零件的轴向限位，减少了一道环槽铣削工序，也避免了环槽位置削弱轴的整体抗弯强度。轴身表面的退刀槽位置特意避开了轴承配合面的边缘，让轴承内圈可以完全贴合轴肩端面，不会因为退刀槽的存在出现配合面悬空、轴承跑内圈的隐患，配合面的粗糙度预留了磨削加工余量，不需要后续二次补加工就能满足轴承装配的精度要求。两端的内孔倒角做了大角度斜切处理，既可以在穿入中心定位工装时起到导向作用，也能去除内孔加工残留的飞边毛刺，避免装配时毛刺脱落进入配合面造成磨损。整轴的所有过渡圆角都没有采用统一半径，受力大的轴肩位置采用大圆角分散应力，靠近密封件的位置采用小圆角避免刮伤密封唇口，每一处尺寸的取舍都平衡了加工难度、装配效率和实际工况的载荷需求，没有多余的装饰性结构，完全围绕传动场景的实际使用需求做设计。
