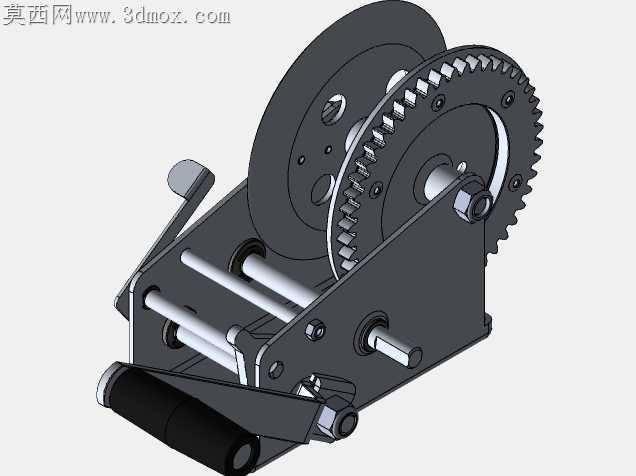

2500磅负载双速可逆手动绞盘结构设计

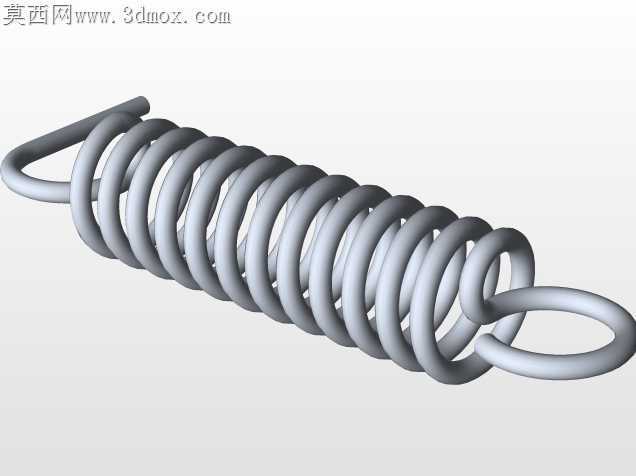

轻载牵引场景里手动绞盘最容易出问题的环节，从来不是额定负载下的静强度失效，而是切换转速时棘爪与棘轮的卡滞跳齿，还有摇臂回打带来的操作安全隐患。这套双速可逆绞盘在锁止结构的公差适配上下了很实在的功夫，棘爪的铰接轴没有采用常见的间隙配合直装设计，轴端预留了0.02mm的轴向窜动量，配合棘爪背部的弹簧定位槽深度调整，能让棘爪在高低速齿轮侧切换时，不会因为齿轮端面的平面度误差出现卡滞，哪怕齿轮齿形存在一定加工误差，也能靠棘爪的自适应摆角完成啮合锁止，不会出现空载滑转的问题。

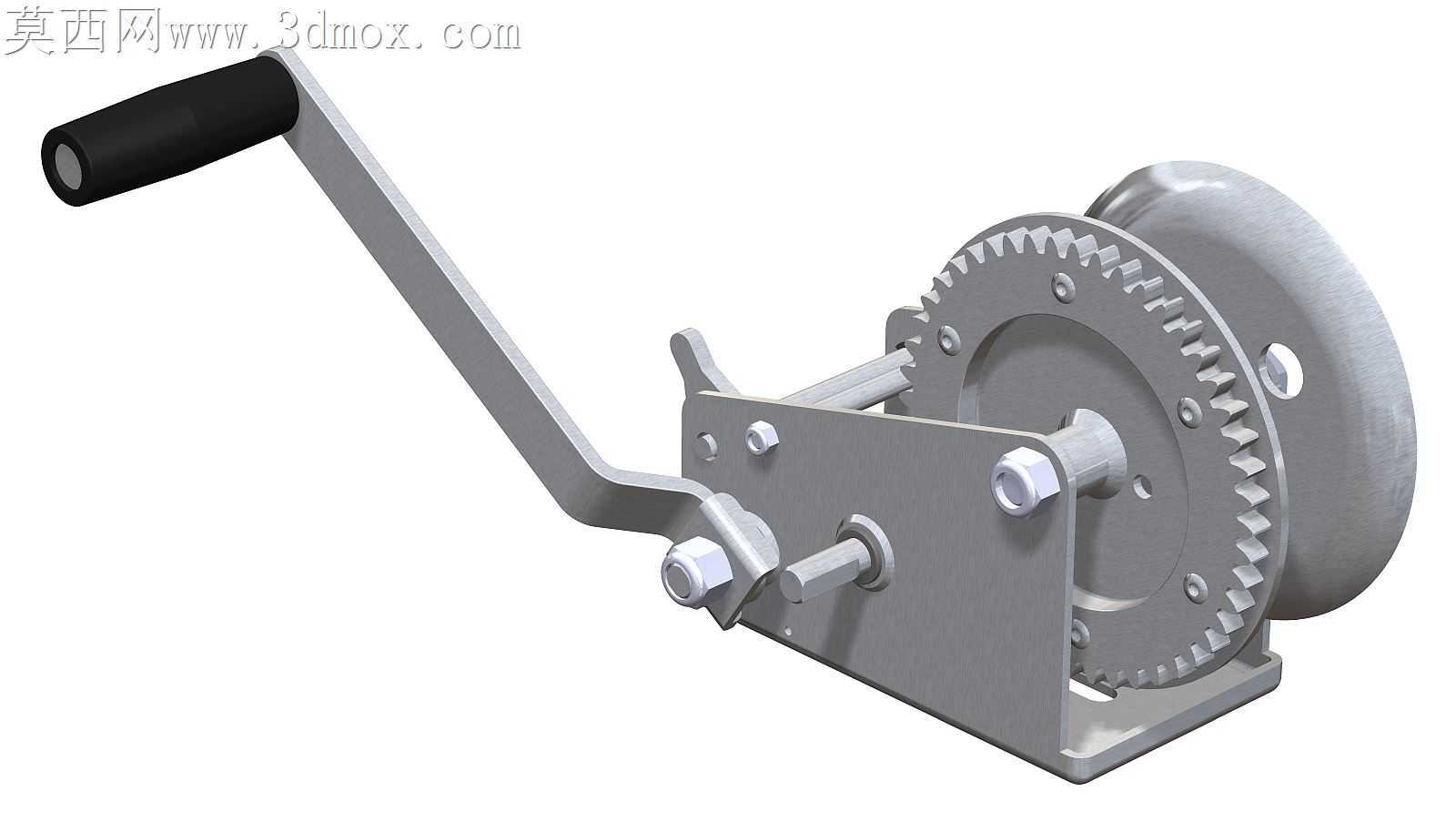

摇臂与主轴的连接位置特意做了偏心沉台设计，不是简单的方轴插装结构，沉台的深度刚好抵消摇臂焊接时带来的端面变形量，装配时不需要额外修磨接触面就能保证摇臂转动时的径向跳动控制在0.1mm以内，长时间摇动手柄也不会出现松旷晃动感。手柄外层的防滑套和金属杆的配合过盈量控制在0.3mm，压装后不需要额外打销固定，就能承受满载摇转时的轴向推力，不会出现防滑套脱手滑动的情况。

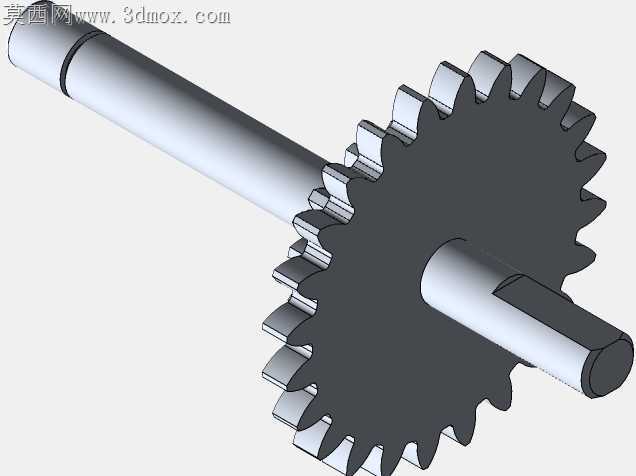

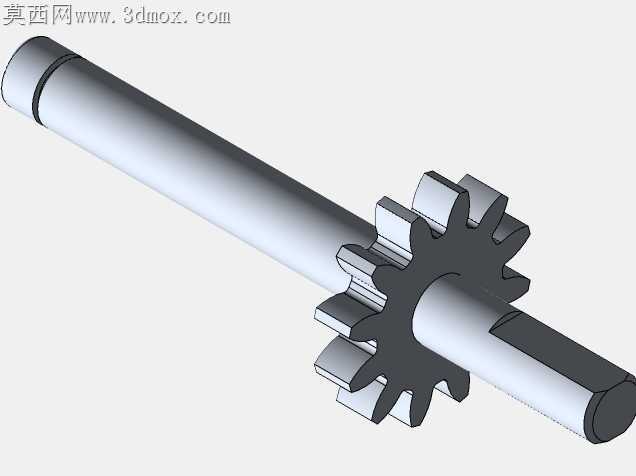

底座的安装孔做了长圆孔设计，不是统一的圆孔，现场安装时可以根据安装基面的螺栓孔位偏差做±5mm的位置调整，不需要重新扩孔攻丝，适配不同的安装场景。卷筒侧边的挡边高度比常规绞盘高出12%，牵引钢丝绳收卷时不容易出现乱绳跳绳的情况，哪怕是斜向牵引，钢丝绳也不会从卷筒侧边滑出卡进机架缝隙里。齿轮组的侧隙预留没有按精密传动的标准做小间隙配合，反而留了0.15mm的啮合侧隙，野外使用时哪怕齿轮表面沾了泥沙灰尘，也不会出现卡齿转不动的情况，不需要频繁拆解清理就能正常使用。

棘爪的切换拨片做了圆弧过渡的按压面，操作时戴厚劳保手套也能轻松拨动切换高低速，不会出现拨片棱角卡手套的问题。机架的折弯边特意做了外翻边处理，没有尖锐的裁切毛刺，搬运和操作时不会划伤手部，所有外露的螺栓端头都做了沉头隐藏，不会勾挂牵引绳或者操作人员的衣物。双速传动的传动比切换没有采用复杂的滑移齿轮结构，靠棘爪啮合不同直径的棘轮实现转速切换，零件数量更少，野外出现故障时不用专用工具就能拆解维修，更换弹簧或者棘爪就能快速恢复使用，不需要整套更换传动部件。
