双色螺旋嵌套魔球创意结构设计

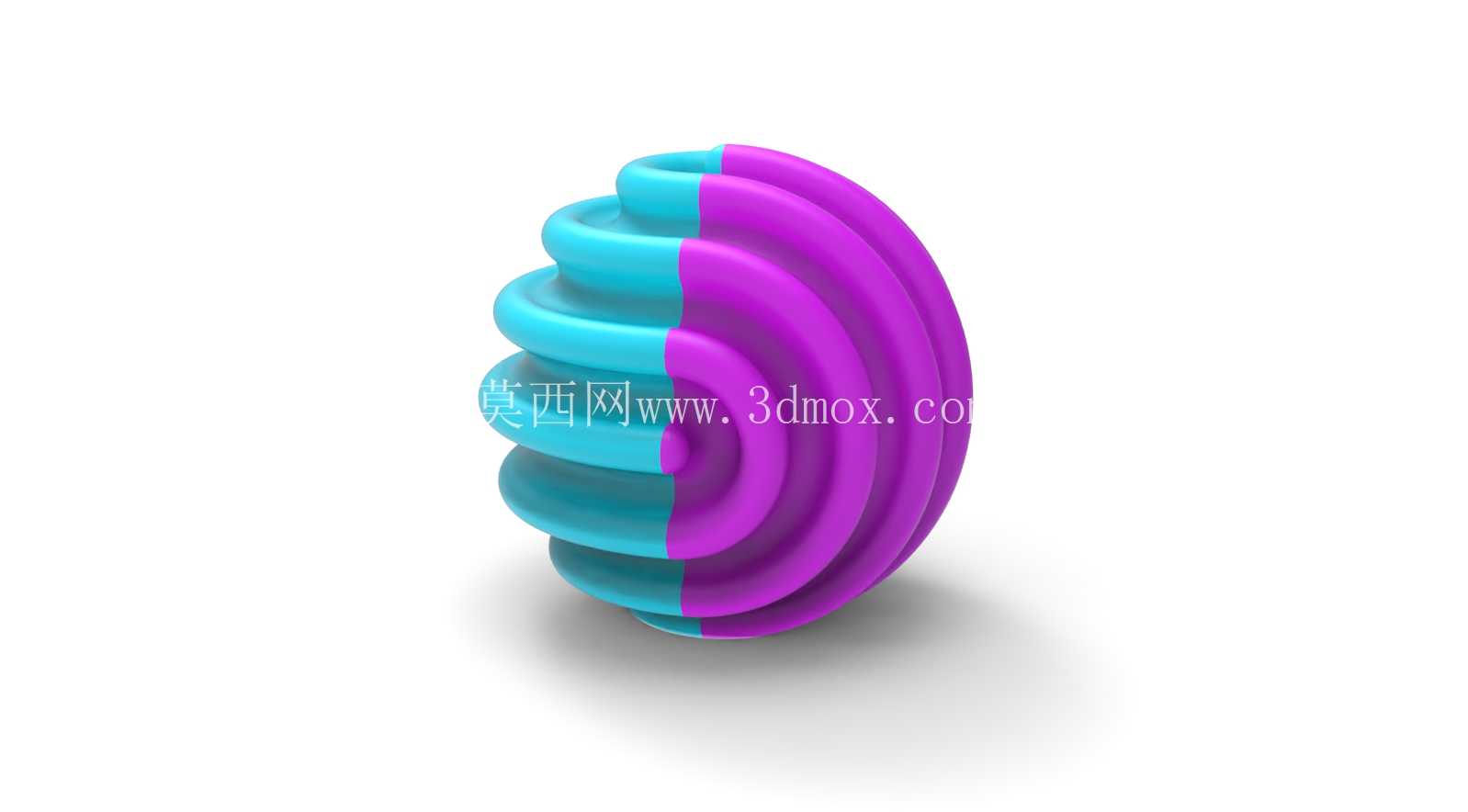

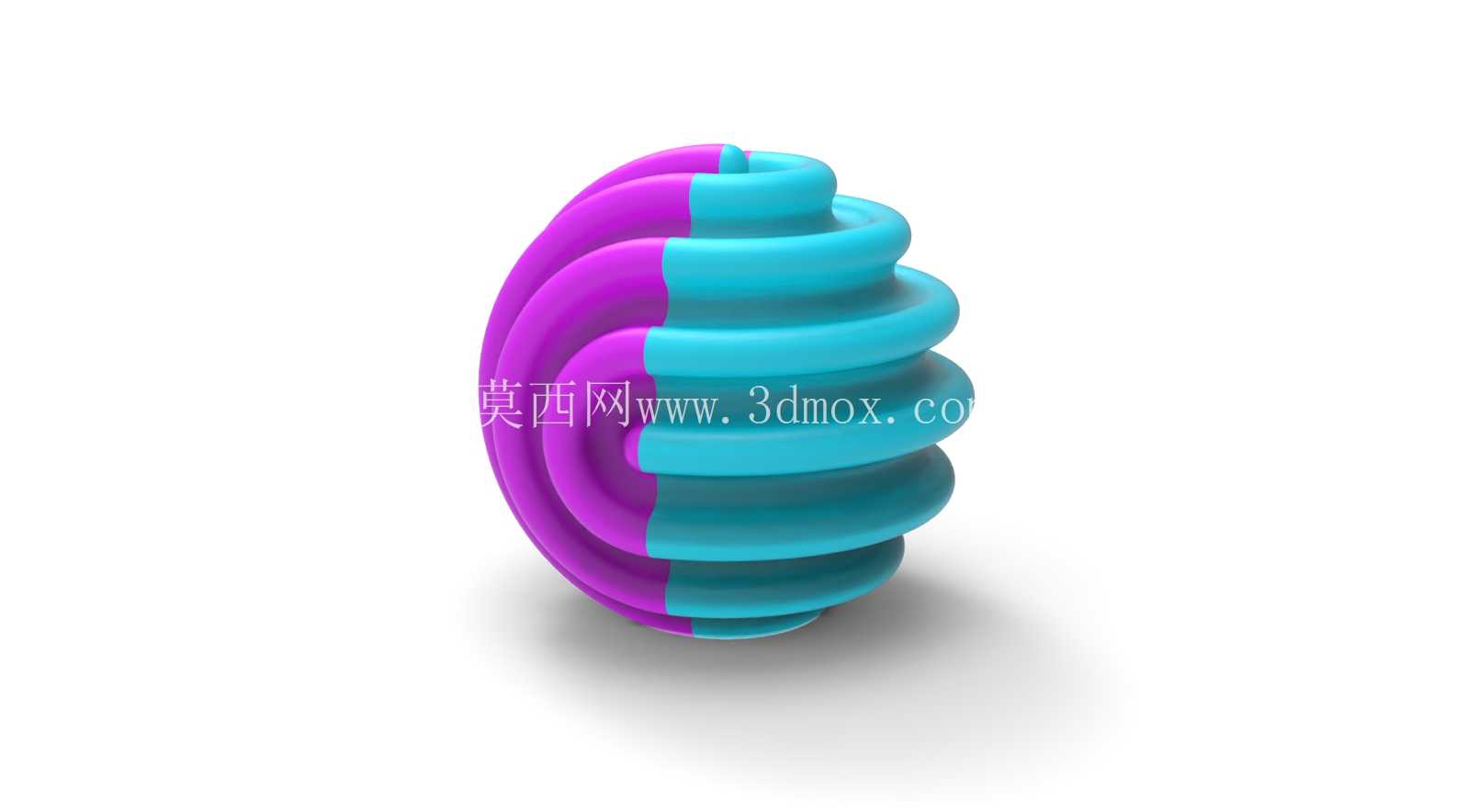

　　这款螺旋嵌套魔球结构，最初的设计出发点是为精密铸造工艺提供可用于工艺验证的异形曲面样件，同时也可作为创意摆件、益智玩具的结构原型使用。在铸造场景中，这类连续变曲率的螺旋曲面结构，可用于验证覆膜砂在异形型腔中的充型流动性，检测蜡模脱模过程中曲面拐角处的应力集中情况，也能用来校准3D扫描设备对连续光滑曲面的点云采集精度，弥补常规标准几何试样无法覆盖复杂螺旋曲面工艺验证的空白。从结构功能特性来看，整个魔球采用双组分螺旋嵌套的布局，两组不同配色的螺旋肋条沿椭球轮廓连续缠绕，肋条之间保持均匀的等距间隙，既保证了两个组件可以独立拆分又能相互嵌合形成完整椭球外形，不存在结构干涉的问题。

　　肋条的截面采用圆角矩形设计，所有棱边都做了R0.8-R1.5的圆角过渡，既避免了尖锐边角带来的应力集中问题，也能在铸造过程中减少金属液充型时的紊流卷气，同时在作为玩具使用时也不会划伤接触表面。设计过程中首先确定整体椭球的外轮廓边界，长轴尺寸控制在120mm，短轴尺寸控制在90mm，整体高度不超过120mm，这个尺寸边界既适配常规精密铸造的模组排布要求，不会因为尺寸过大导致蜡模变形，也能满足桌面摆件、手持把玩的尺寸需求。

　　建模时先绘制中心基准轴上的螺旋引导线，引导线的螺距从椭球两端向中心逐渐过渡，避免出现螺距突变导致的曲面褶皱，随后以引导线为路径扫描出肋条的基础截面，再通过曲面剪裁将肋条的外轮廓与椭球基准面做贴合约束，保证所有肋条的外表面都处于同一椭球面上，没有高低差。两个组件的螺旋旋向相反，嵌套时的配合间隙控制在0.3mm，这个间隙既可以保证铸造后两个铸件能够顺利装配，不会因为铸造尺寸公差导致卡滞，也不会因为间隙过大出现配合松动的问题。在安装与使用边界上，该结构作为铸造工艺试样时，可直接焊接在常规浇注系统的浇道上，不需要额外设计专用的工装夹具，模组排布时相邻魔球试样的间距保持在20mm以上即可，避免浇注后铸件粘连。

　　作为创意摆件使用时，底部接触面为最下方一圈螺旋肋条的最低点，三个接触点形成稳定的支撑平面，放置在水平桌面上的倾斜角度不超过2度，不会出现倾倒问题。如果作为益智玩具的核心结构，可在肋条内部预留磁吸件的安装槽，安装槽的尺寸为直径4mm深度2mm，适配常规的钕铁硼磁吸柱，装配后两个组件可通过磁力吸附定位，拆分时只需要沿螺旋轴向旋转即可分离，不需要额外的卡扣结构。整个结构的曲面全部采用G2连续过渡，不存在硬棱边，在进行数控加工铸造用金属模具时，刀具路径可以采用等高铣加曲面流线铣的组合工艺，不需要额外的清根工序，能够有效减少模具加工的工时，同时模具的脱模斜度沿螺旋肋条的走向均匀分布，最小脱模斜度控制在1.5度，能够保证蜡模顺利脱模，不会出现肋条断裂的问题。在实际工艺验证过程中，该结构可以同时检测铸造过程中多个工艺参数的合理性：螺旋肋条的最小壁厚为3mm，可验证薄壁处的金属液充型能力；肋条之间的间隙最小为4mm，可验证型砂的紧实度是否足够，避免出现夹砂缺陷；连续的曲面过渡可以检测铸件表面的抛光难度，为后续异形曲面铸件的后处理工艺提供参数参考。
