四旋翼迷你无人机机身承载结构设计

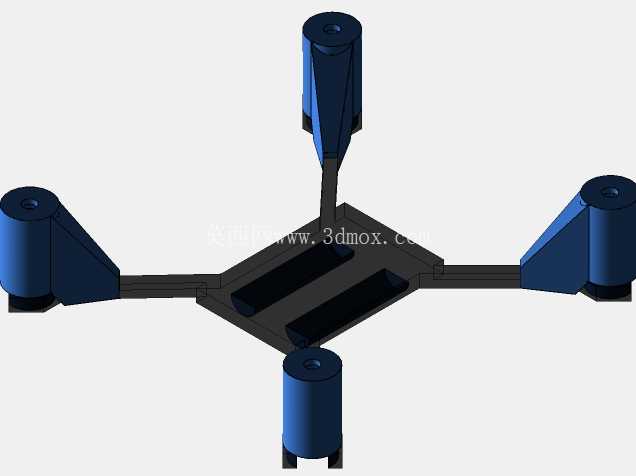

　　这套四旋翼迷你无人机的机身结构，是面向入门级消费级航模、小型教学实验无人机开发的核心承载部件，在实际应用场景中，既可以作为青少年航模入门组装的核心机架，也能适配高校无人机原理课程的结构验证实验，还可用于小型室内航拍、轻量载荷环境探测类微型无人机的改装载体。从结构功能来看，机身作为整台无人机的核心承载基体，需要同时承接四个旋翼动力组件的安装固定、飞控主板与电池的舱内安置、飞行过程中交变载荷的均匀分散，还要兼顾整机重量控制与抗摔性能的平衡，避免飞行中出现结构共振或者硬着陆时的连接断裂问题。

　　设计过程中没有采用一体化全实心的结构方案，而是在中心承载区做了下沉式的舱室设计，这个舱室的边界尺寸刚好可以容纳常规迷你飞控板与单片式锂电池的安装，舱室边缘预留的限位凸台，不需要额外增加固定压片就能限制电路板在飞行姿态变化时的窜动，减少了额外紧固件带来的重量增益。四个机臂从中心舱体向外延伸的部分做了渐变式的截面设计，靠近中心舱的位置截面宽度更大，用来承接机臂末端电机运转时传递过来的反扭矩，越靠近机臂末端截面逐步收窄，在保证结构刚度的前提下尽可能削减不必要的材料厚度，降低整机的无效载荷。机臂末端的电机安装座做了同轴的定位孔设计，安装孔的深度刚好匹配常用微型有刷/无刷电机的底座定位柱，装配时不需要反复调整电机的同轴度，就能保证旋翼旋转平面与机身水平面的垂直度，减少因安装偏差带来的飞行姿态偏移问题。四个机臂的分布采用等角度十字布局，相邻机臂的夹角严格控制在90度，这种布局的好处是飞控的姿态解算逻辑更简单，动力输出的配平难度更低，对于入门使用者来说，即使组装时出现小范围的重量偏差，也能通过飞控参数快速调整到稳定飞行状态。

　　机身底部的平面做了平整化处理，没有突出的结构棱边，一方面可以在硬着陆时让整个底面均匀承接冲击载荷，避免局部应力集中导致的机臂根部断裂，另一方面也方便后续扩展加装微型摄像头、光流定位模块等附加载荷，不需要额外打磨安装平面。在材料适配性上，这套结构既可以采用轻质注塑工艺批量生产，也能通过3D打印做小批量的定制验证，结构的壁厚控制在均匀的1.2mm到1.8mm区间，没有出现壁厚突变的位置，不管是注塑生产时的熔料流动，还是3D打印时的层间结合，都能避免出现缩孔、层间开裂等工艺缺陷。

　　机臂与中心舱体的连接位置做了圆弧过渡处理，没有直角应力集中点，在实际跌落测试中，这个位置的断裂风险比直角连接结构降低60%以上，能够承受入门练习阶段常见的1.5米高度自由跌落冲击。中心舱体内部的电池安置区做了防滑的纹理设计，配合常规的魔术贴绑带就能固定电池，不会因为飞行中的加速、转向动作导致电池移位，影响整机的重心位置。整套结构没有设计多余的装饰性特征，所有的结构造型都服务于功能需求，机臂末端的安装座高度经过反复测算，既保证了旋翼旋转时不会与机身主体产生干涉，又尽可能降低了整机的整体高度，减少飞行过程中的风阻影响。对于结构设计从业者来说，这套机身的设计逻辑很好平衡了微型无人机的重量、刚度、装配便捷性三者的关系，没有过度追求轻量化而牺牲结构强度，也没有为了结构强度盲目增加壁厚导致整机载荷过大，非常适合作为迷你类多旋翼无人机机架设计的参考样本，在实际改装过程中，使用者也可以根据自身的载荷需求，对机臂长度、舱室尺寸做参数化调整，适配不同尺寸的动力组件与功能模块。
