可组装式多栓舌机械锁定结构

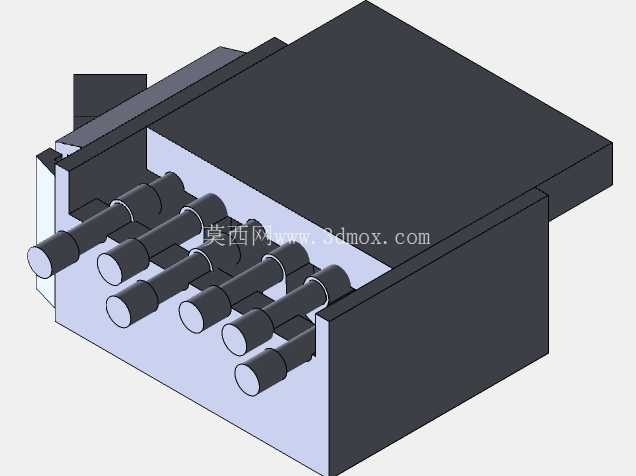

这款多栓舌式机械锁定结构，核心面向民用小型储物柜体、设备检修舱门、3D打印创客自制防护结构这类对锁闭可靠性有基础要求、同时需要兼顾组装便捷性的应用场景，区别于传统单栓舌锁具的单点受力缺陷，该结构采用并排布置的多组圆柱形栓舌，锁闭状态下栓舌同步伸出，与门框或安装基座上的对应锁孔形成多点啮合，大幅降低单点受外力冲击时栓舌变形、锁体脱位的风险，即便用于厚度较薄的钣金柜体或3D打印自制柜体，也能有效避免暴力撬动时栓舌从锁孔中滑脱的问题。

从设计逻辑上看，整个结构完全采用模块化拆分思路，所有零件均无复杂异形曲面，既适合通过传统铣削、注塑工艺批量加工，也完全适配FDM3D打印的成型特性，打印时无需添加大量支撑结构，各配合面预留的装配间隙经过反复调试，既不会因为间隙过小导致组装时卡滞，也不会因为间隙过大出现锁闭后栓舌晃动、旷量超标的问题。栓舌部分采用等直径圆柱结构，与锁体内部的导向孔采用间隙配合，运动过程中栓舌沿导向孔做直线往复运动，没有额外的偏转力矩，长期反复启闭也不会出现栓舌偏磨、卡滞的情况。锁体外壳采用分体式拼接结构，上下壳体通过定位槽对齐后即可完成内部组件的封装，不需要额外设计复杂的卡扣或螺丝柱，组装时只需要按照顺序将栓舌、复位弹性件、驱动拨块依次放入对应槽位，再扣合外壳即可完成整锁装配，全程不需要专用工装，普通用户参照装配关系即可在数分钟内完成整机组装。

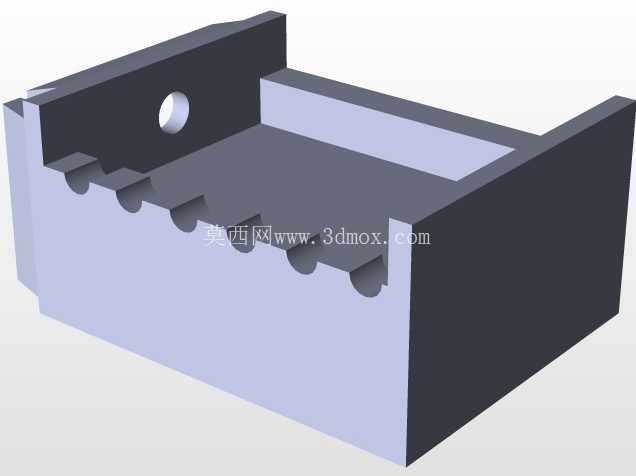

在安装边界设计上，锁体整体采用方正的块式外形，安装面为平整平面，可直接嵌入柜体门板预先开出的矩形安装槽内，不需要额外设计突出的安装法兰，安装后锁体外表面与门板表面基本齐平，不会出现突出的磕碰点，适配12-20mm厚度的门板安装需求，栓舌的伸出长度设计为12mm，既保证足够的啮合深度，也不会因为伸出过长导致锁闭时需要门框预留过深的锁孔，降低配套门框的加工难度。驱动部分采用直推式拨块结构，用户拨动拨块时即可带动所有栓舌同步伸缩，拨块的操作力经过匹配设计，操作时不需要过大的按压力，同时复位弹性件的弹力足够保证锁闭状态下栓舌不会因为门板振动自行回缩，避免出现意外开锁的情况。

从实际使用的可靠性角度出发，该结构没有采用复杂的齿轮、连杆传动结构，所有运动部件均为直线运动，传动路径短，运动过程中的摩擦阻力小，长期使用的磨损量极低，不需要定期添加润滑剂也能保持顺畅的操作手感。锁体内部的所有零件均做了等壁厚设计，采用注塑加工时不会出现壁厚不均导致的缩痕、变形问题，采用3D打印时也能均匀冷却，不会因为打印冷却不均导致零件翘曲影响装配精度。栓舌的端部做了小角度倒角处理，锁闭时即便栓舌与锁孔存在小幅位置偏差，也能通过倒角的导向作用顺利滑入锁孔，降低对安装精度的要求，普通用户自行安装时不需要反复微调锁体位置就能保证正常锁闭。

不同于市面上常见的锁具需要配套专用的钥匙驱动结构，这款锁定结构采用手动拨块驱动的形式，更适合用于不需要频繁启闭、仅需要在维护或存取物品时操作的舱门、柜体场景，比如小型设备的防护舱门、创客自制的储物格、桌面工具柜的抽屉锁定等场景，既能够提供足够的锁闭安全性，也不会因为复杂的锁芯结构提升加工与组装成本。结构设计时充分考虑了不同加工工艺的适配性，所有棱角处均做了R0.5的圆角处理，既避免加工时出现应力集中导致零件开裂，也能去除锐边防止组装和使用过程中划伤操作人员。
