便携挂扣式柔性腕带结构三维设计

　　这类柔性腕带的核心应用场景覆盖手持检测仪器、工业扫码终端、小型巡检工具、便携数码设备的防坠落挂载，在生产车间巡检、仓储扫码作业、户外勘测作业场景中，能避免手持设备从操作人员手中滑脱坠落造成设备损坏，尤其适合高空作业、涉水作业这类设备掉落风险高、掉落损失大的工况。从结构功能上看，该腕带采用闭环柔性带体搭配端部硬质连接扣的组合结构，柔性带体选用耐弯折、抗拉伸的复合材质，带体做了扁平化截面设计，宽度控制在适配手腕佩戴的合理区间，既保证佩戴时与手腕的接触面积足够，降低长时间佩戴的局部压强，又能避免带体过宽导致的活动剐蹭；带体表面做了细微的防滑纹理处理，佩戴时不会轻易在手腕处滑动移位，同时带体的柔性特性可以适配不同粗细的手腕，无需额外做尺寸调节结构也能满足多数成年人的佩戴需求。

　　端部的硬质连接扣是整个结构的受力核心，设计时做了带体穿入后的压合固定结构，带体穿入连接扣内部后通过多段卡位压合，保证带体受拉时不会从扣具中脱出，连接扣的另一端做了通用挂接接口，可以适配不同设备尾部的挂孔，接口处做了圆角过渡，避免挂接后对设备外壳造成刮擦磨损。设计思路上优先考虑了长期使用的耐疲劳性能，柔性带体的弯折区域做了加厚处理，对应日常佩戴时反复弯折的位置，避免长期弯折后出现带体断裂的问题；连接扣的边缘全部做了倒钝处理，没有尖锐棱角，佩戴时不会划伤操作人员皮肤，也不会勾挂工作服纤维。

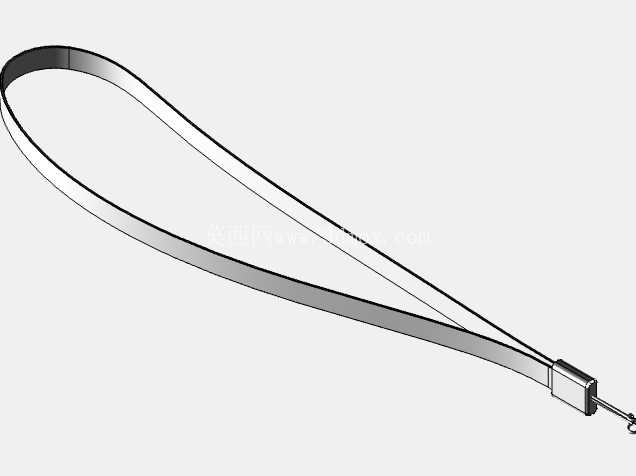

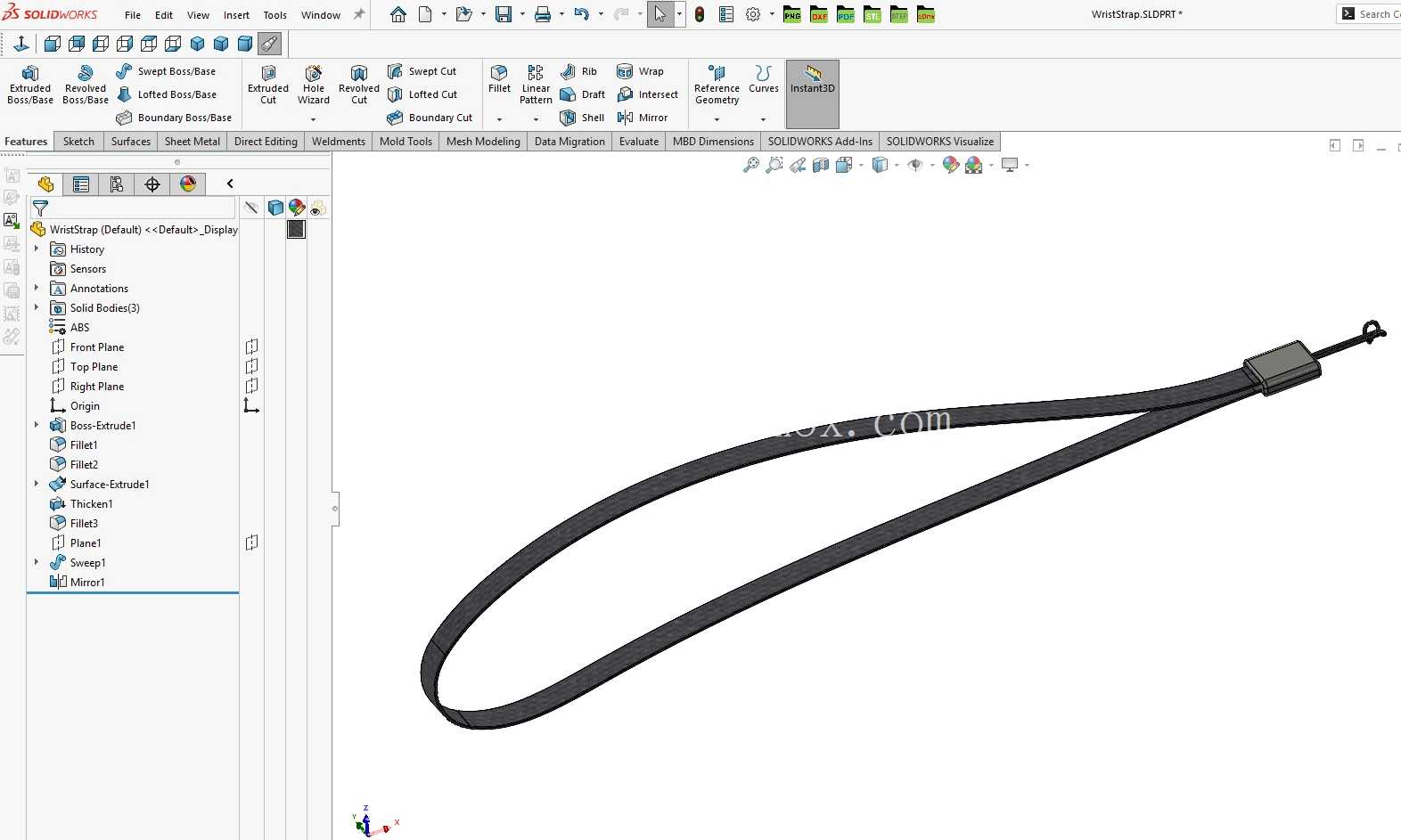

　　从安装边界来看，连接扣的挂接端尺寸适配市面上多数手持便携设备的标准挂孔，挂接后整体突出设备表面的厚度控制在合理范围，不会影响设备正常放置在工作台或者工具包中；带体展开后的总长度满足手腕佩戴后设备可以自然垂落在手掌附近的操作距离，操作人员松开设备时，设备不会直接坠落，而是被腕带牵拉在手部可控范围内，需要操作时可以快速抓回，不需要额外摘取腕带。结构建模时重点还原了带体的自然弯折形态，模拟了柔性材质在自然悬挂状态下的弧度，同时对连接扣的内部卡位结构做了完整呈现，能清晰看到带体与扣具的装配关系，连接扣的合模线、卡位凸起等细节都做了还原，方便后续做结构验证或者开模参考。

　　实际使用中，这类腕带不需要额外的固定配件，直接将连接扣挂入设备挂孔即可完成安装，佩戴时直接将带体套在手腕处，不需要调节卡扣，穿脱效率高，适合需要频繁取用、放回设备的作业场景；带体的材质选择上兼顾了耐油污、耐汗液腐蚀的特性，在车间多油污、户外多汗液的使用环境下不会快速老化变硬，能保持长期的柔性状态。建模过程中对带体的壁厚做了均匀化处理，整个带体的壁厚偏差控制在极小范围内，避免注塑或者挤出成型时出现局部缩水、应力集中的问题；连接扣与带体的连接位置做了过渡圆弧，减少应力集中点，保证大拉力作用下的结构强度，按照常规手持设备的重量做拉力校核时，该结构的安全冗余能满足五倍以上的设备重量牵拉要求，不会出现正常使用下的断裂失效。
